Kit BTICINO audio bifamiliare 366821

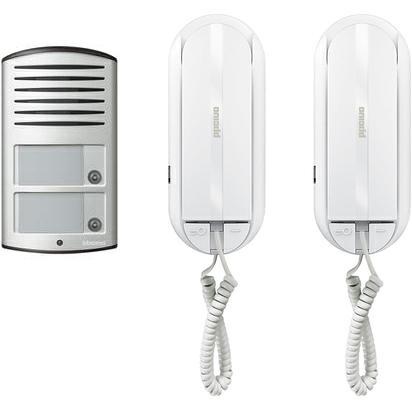

Questo citofono bifamiliare è composto da 2 citofoni SPRINT L2, 1 pulsantiera LINEA 2000 con 2 pulsanti di chiamata, più 1 alimentatore codice .

Il citofono bifamiliare di bticino dispone inoltre di pulsante apertura serratura e pulsante configurabile per funzioni ausiliarie (es. comando luci scale, attivazione posto esterno, chiamata al centralino di portineria). I dispositivi sono installabili da parete. La pulsantiera risponde al grado di robustezza IK07 – grado di protezione IP54.



Specifiche tecniche dei singoli componenti del kit:


Codice 342921 Pulsantiera LINEA 2000 (2 pulsanti di chiamata) 1 pezzo: Pulsantiera Linea 2000 audio. Tecnologia 2 fili con un tasto di chiamata per installazione da parete. Frontale in alluminio. Illuminazione del cartellino portanome con LED verdi. Grado di protezione IP54. Grado di robustezza IK07. Permette l’attivazione di una elettro serratura collegata direttamente tra i morsetti S+ e S- (18 V 4 A impulsivi, 250 mA di mantenimento, 30 Ohm max).

    Alimentazione da BUS SCS: 18 - 27 Vdc
    Assorbimento in stand by: 30 mA
    Assorbimento max. in funzionamento: 65 mA
    1 Pulsante
    Installazione da parete
    Frontale in alluminio
    Illuminazione del cartellino portanome con LED verdi
    Grado di protezione IP54
    Grado di robustezza IK07
    Dimensioni: Altezza 176 mm - Larghezza 98 mm - Profondità 31 mm
    Collegamento SCS-BUS 2 FILI
    Tipo impianto: Sistema 2 fili / 2 Wires
    Altezza installazione consigliata: 160-165cm
    Temperatura di funzionamento -25°/+70°C

Codice 344232 Citofono SPRINT L2 2 pezzi: Tecnologia 2 fili NON accessoriabile installabile da parete. E’ dotato di pulsante attivazione elettroserratura e di pulsante configurabile per funzioni ausiliarie (accensione luci scale, attivazione posto esterno, chiamata al centralino di portineria). Dispone di morsetti per il collegamento di un pulsante esterno di chiamata al piano. Se installato in impianti video o misti audio/video come ultimo apparecchio di montante o di tratta d’appartamento, deve essere corredato di terminazione di linea 3499 collegata in ENTRA - ESCI sul citofono stesso. Il volume della suoneria è regolabile su tre livelli tramite apposito selettore.

    Alimentazione da BUS SCS: 18 – 27 Vdc
    Assorbimento in stand by: 3,5 mA
    Assorbimento massimo in funzionamento: 35 mA
    Sezione massima del cavo: 2x1mmq
    Tipo impianto: 2 fili / 2 Wires
    Temperatura di funzionamento: -5/+40°C
    Colore: Bianco

346040 Alimentatore 1 pezzo: Alimentatore per impianti audio 2 fili in custodia modulare 6 DIN. Alimentazione 110-240 Va.c. 50-60 Hz. Fornisce in uscita una bassa tensione nominale di 26 Vd.c. ed una corrente nominale massima di 600 mA ed è protetto sul lato PRI (con fusibile) contro sovraccarico e cortocircuito. E' un dispositivo di sicurezza a doppio isolamento SELV.

PRI (ingresso alimentazione AC):

    Tensione nominale: 110 – 240 Vac
    Corrente nominale: 370 – 225 mA
    Campo tensioni di lavoro: 100 – 265 V
    Campo frequenze di lavoro: 47 – 63 Hz
    Potenza assorbita a pieno carico: 20,5 W
    Potenza dissipata: 4,9 W (max.)
    Rendimento a pieno carico: 80 % (typ.)
    Potenza in stand by: < 1 W
    Temperatura di funzionamento: 5 – 45 °C
    Fusibile integrato (LATO PRI): F1 T2A 250 V (NON SOSTITUIBILE)
    Dimensioni 6 moduli DIN
    Norme di riferimento: CEI EN60950 - CEI 64-8-4 (punto 411.1.2.5)

BUS (uscita DC):

    Tensione nominale: 26 V
    Corrente nominale: 0 – 0,6 A
    Potenza nominale: 15,6 W

Rispettare le seguenti regole installative:

    L’alimentatore deve sempre essere installato in appositi contenitori
    Non deve essere esposto a stillicidio o a spruzzi d’acqua
    Non ostruire le aperture di ventilazione
    Deve essere utilizzato un interruttore bipolare con separazione tra i contatti di almeno 3 mm, posizionato vicino all’alimentatore. L’interruttore ha il duplice scopo di poter disconnettere l’alimentatore dalla rete elettrica e di proteggere il medesimo
