L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica. Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.


L'interruttore magnetotermico differenziale presente nell'impianto elettrico integra tre protezioni diverse:

    Quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi
    Quella termica per i sovraccarichi nell'erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione)
    Quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente

L'interruttore differenziale tipo A l'intervento è assicurato per correnti alternate sinusoidali differenziali e per correnti unidirezionali differenziali pulsanti applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).

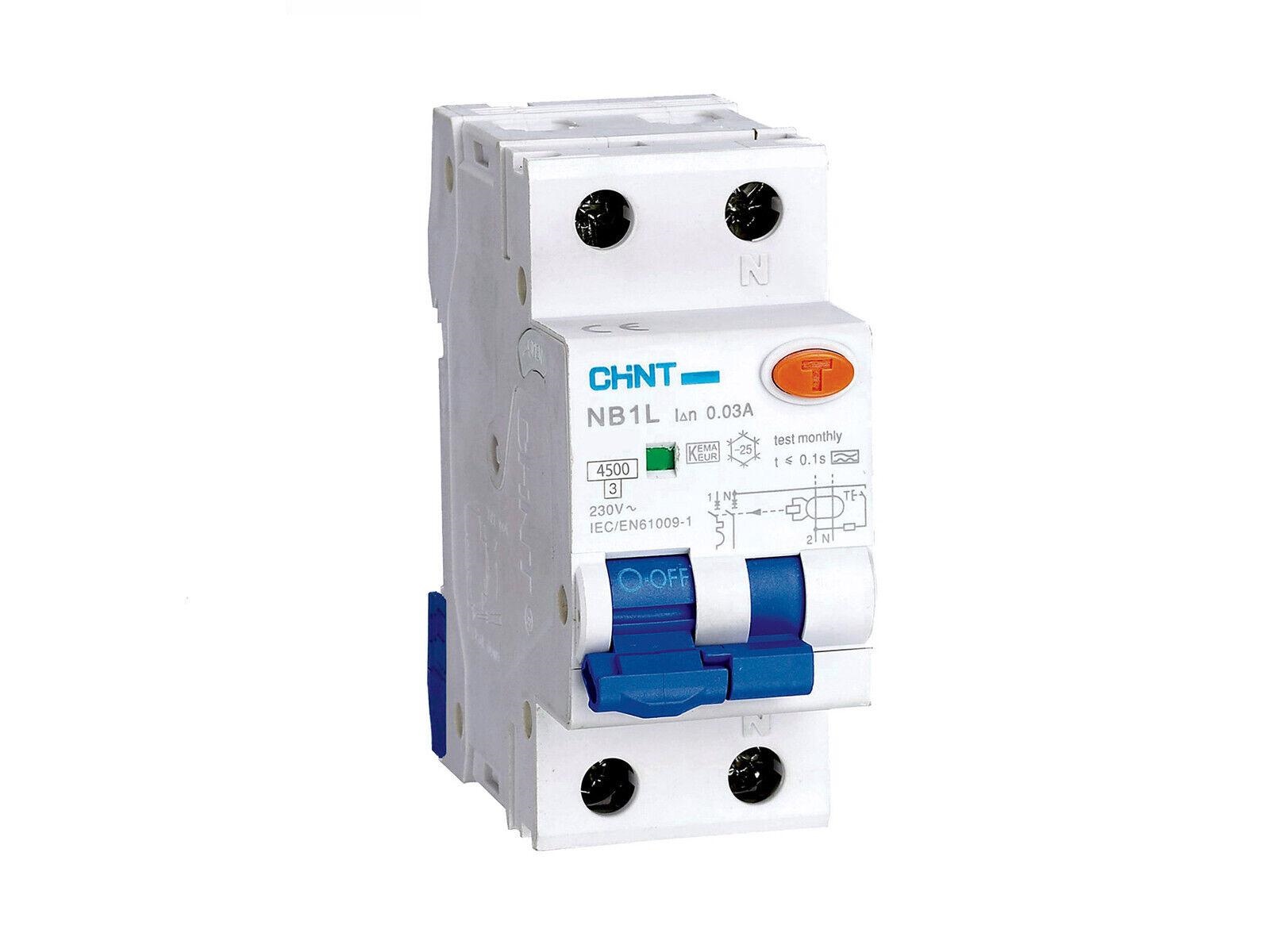

Interruttori magnetotermici differenziali serie NB1L1 da 4,5 kA per la protezione magnetotermica/differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale.


Caratteristiche:

    Norma di riferimento: IEC/EN 61009-1
    Numero di Poli: 1P+N
    Corrente nominale: 10 A
    Curva di intervento: C
    Tensione nominale: 230 Vac
    Frequenza nominale: 50/60 Hz
    Tensione di isolamento: 500 Vac
    Tensione di impulso: 6 kv
    Potere di interruzione nominale: 4,5 kA
    Potere di interruzione estremo: 6 kA
    Potere di interruzione nominale di servizio: 4,5 kA
    Potenza Dissipata: 2,7 W
    Numero Moduli DIN (1 DIN = 18 mm): 2
    Grado di protezione: IP20
    Dimensioni: 86x36x77 mm (HxLxP)
