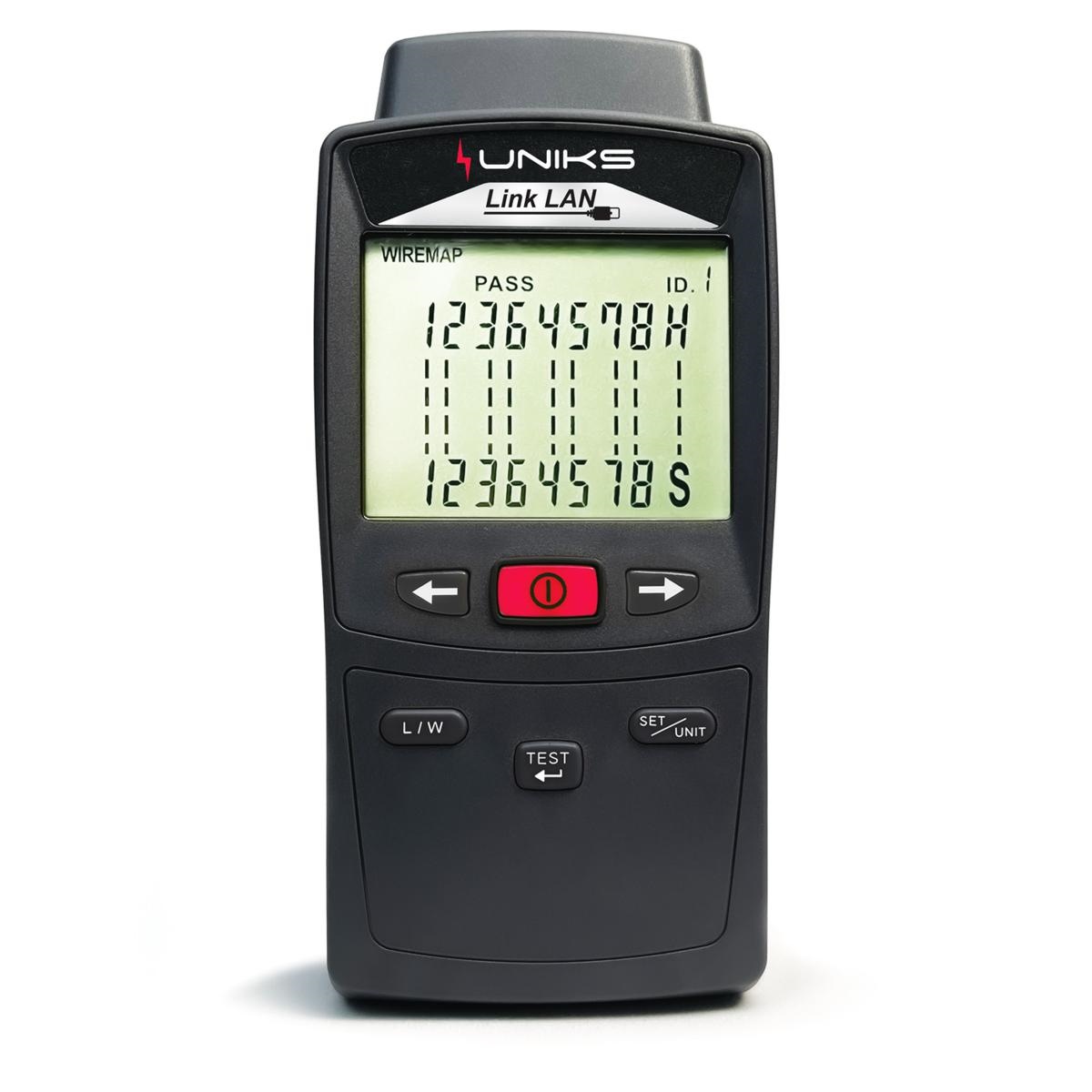

Uniks LINK LAN è in grado di rilevare e indicare a display la presenza di errate connessioni su cavi di reti LAN (coppie incrociate, splittate, invertite, aperte, in cortocircuito, ecc…) sia di tipo UTP (non schermati) sia di tipo STP o FTP (schermati).

Uniks LINK LAN consente inoltre di effettuare anche la misura della lunghezza del cavo e salvare i risultati dei test nella propria area di memoria interna. Ogni modello dispone di più unità remote in dotazione e sono in grado di riconoscerne altre (opzionali) in modo da realizzare una efficace azione di localizzazione di diversi punti all’interno di un quadro di permutazione eseguendo i test molto rapidamente con l’ausilio di un solo operatore.

Uniks LINK LAN è l’ideale per ogni installatore che necessita di strumenti semplici ed efficaci per l’esecuzione di controlli preliminari e verifiche su installazioni di reti LAN con connettori tipo RJ45.

Funzioni:

Impostazioni tipo di cavo
Descrizione coppie splittate
Test con uso di più unità remote
Misura della lunghezza del cavo
Calibrazione della lunghezza del cavo
Impostazione unità di misura lunghezza del cavo

Errore di coppie splittate:

La condizione di errore coppie splittate (SPLIT PAIRS) è dato dallo scambio di due conduttori appartenenti a coppie diverse.
La corrispondenza Pin a Pin è mantenuta, ma fisicamente i cavi delle coppie sono incrociati.
Le due coppie così incrociate s’influenzano l’un l’altra rendendo difficoltoso, se non addirittura impossibile lo scambio di dati ad alta frequenza/velocità.



Risultati test di mappature:

Il test permette di eseguire la verifica della mappatura dei cavi di rete LAN, CAT5 e CAT6, di tipo UTS e STP con connettore RJ45 rilevando eventuali errori di cablaggio.
