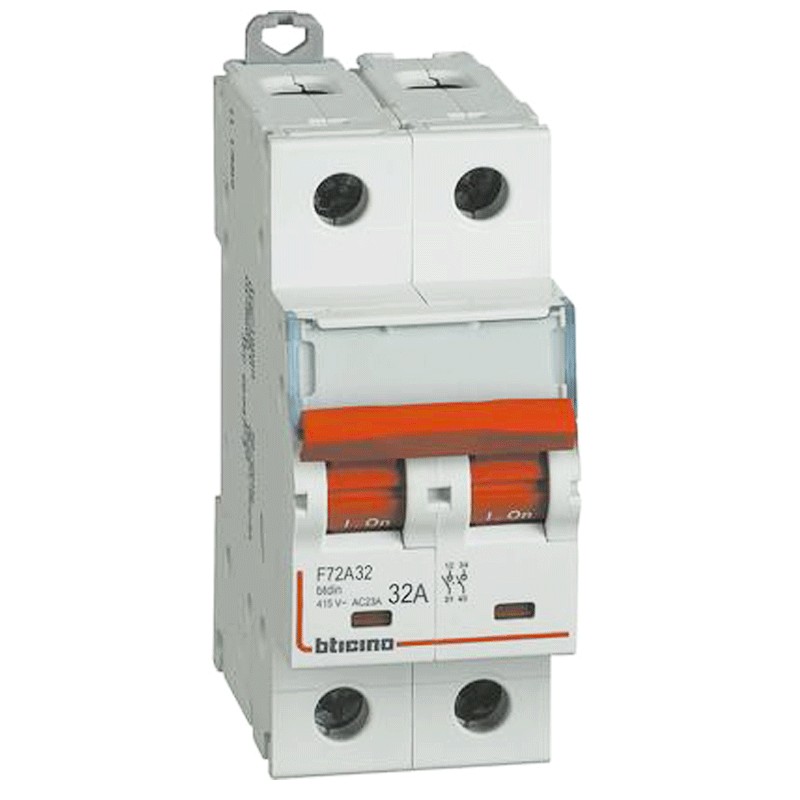

Il BTicino F72A32 è un sezionatore modulare bipolare della serie BTDIN, progettato per il sezionamento e l'isolamento dei circuiti elettrici.

Con una corrente nominale di 32 A e una tensione nominale di 400 Vac, consente l'apertura e la chiusura contemporanea dei due poli ed è indicato per l'installazione all'interno di quadri elettrici e centralini su guida DIN.

Il dispositivo occupa 2 moduli DIN ed è accessoriabile con contatti ausiliari e sganciatori, offrendo una soluzione versatile per impianti elettrici in ambito residenziale, terziario e professionale.

Caratteristiche principali

• Marca: BTicino

• Serie: BTDIN

• Codice prodotto: F72A32

• Tipologia: Sezionatore modulare accessoriabile

• Numero poli: 2P – bipolare

• Corrente nominale In: 32 A

• Tensione nominale: 400 Vac

• Frequenza nominale: 50/60 Hz

• Numero moduli DIN: 2

• Grado di protezione frontale: IP20

• Categoria di utilizzazione: AC23

• Installazione: guida DIN

• Alimentazione: dall'alto o dal basso

• Accessoriabile con contatti ausiliari e sganciatori

• Portacartellino integrato

• Comando simultaneo di tutti i poli

• Idoneo al sezionamento

• Colore: grigio RAL 7035

Dimensioni

• Altezza: 83 mm

• Larghezza: 35,6 mm

• Profondità: 74 mm

Dati elettrici

• Corrente nominale: 32 A

• Tensione nominale d'impiego: 400 Vac

• Tensione nominale di isolamento Ui: 500 Vac

• Tensione di tenuta ad impulso Uimp: 6 kV

• Frequenza: 50 ÷ 60 Hz

• Temperatura di esercizio: -25 °C ÷ +60 °C

• Potenza dissipata per polo: 1,2 W

Installazione

Il sezionatore BTicino F72A32 è progettato per il montaggio all'interno di quadri e centralini elettrici su guida DIN 35 mm / EN 60715.

L'alimentazione può essere effettuata sia dalla parte superiore sia dalla parte inferiore, facilitando il cablaggio in funzione della configurazione del quadro.

Il dispositivo può essere utilizzato per interrompere e isolare il circuito elettrico durante operazioni di manutenzione o interventi sull'impianto.

Nota: il F72A32 è un sezionatore e non sostituisce i dispositivi di protezione magnetotermica o differenziale eventualmente richiesti dall'impianto.

Normative

Il dispositivo è conforme alle norme di riferimento:

CEI EN 60947-3
CEI EN 60669-1
