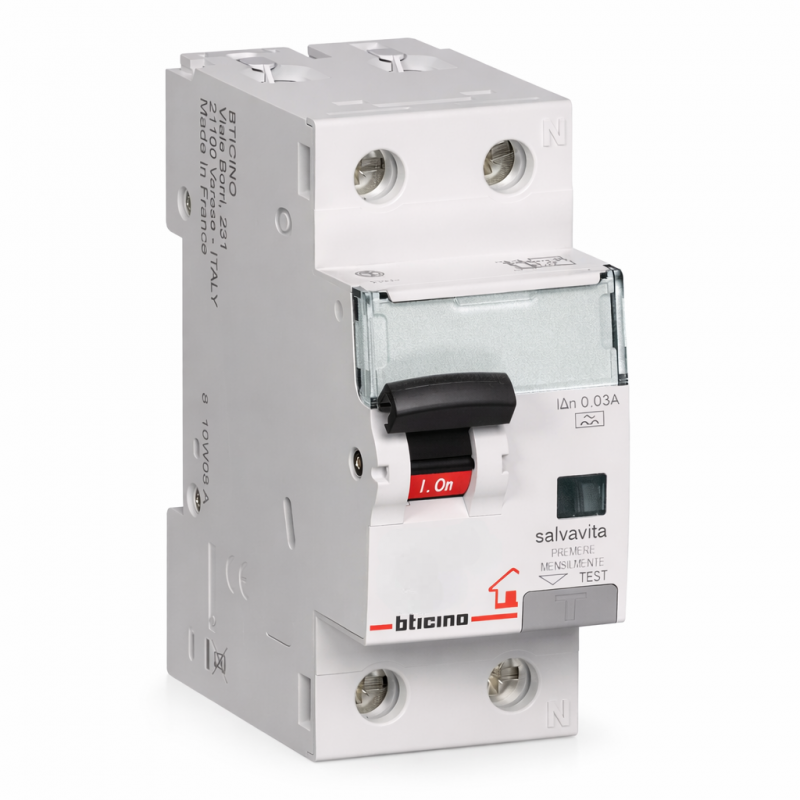

Il BTicino GC8813A16 è un interruttore magnetotermico differenziale della serie BTDIN-RS, progettato per l’installazione su guida DIN all’interno di quadri elettrici e centralini modulari.

Questo dispositivo combina in un unico prodotto la protezione magnetotermica e la protezione differenziale. La parte magnetotermica interviene in caso di sovraccarico o cortocircuito della linea, mentre la parte differenziale rileva eventuali dispersioni di corrente verso terra, contribuendo alla sicurezza dell’impianto elettrico.

La corrente nominale da 16A lo rende adatto a molte applicazioni civili e residenziali, come circuiti prese, linee dedicate o piccoli utilizzatori, sempre nel rispetto del progetto elettrico e del corretto dimensionamento dell’impianto.

Il differenziale tipo A consente il rilevamento di correnti differenziali alternate e pulsanti unidirezionali, caratteristica utile per impianti moderni con apparecchiature elettroniche, elettrodomestici e dispositivi con componenti elettronici interni.

La curva di intervento C è indicata per circuiti con carichi ordinari e moderati spunti all’avvio. Grazie all’ingombro compatto di soli 2 moduli DIN, il BTicino GC8813A16 permette una protezione completa occupando poco spazio nel centralino.

Punti di forza

• Interruttore combinato magnetotermico + differenziale.
• Corrente nominale 16A.
• Sensibilità differenziale 30mA / 0,03A.
• Differenziale tipo A.
• Curva magnetotermica C.
• Potere di interruzione 4,5kA.
• Tensione nominale 230Vac.
• Installazione su guida DIN.
• Ingombro compatto: 2 moduli.
• Grado di protezione IP20.
• Adatto per impianti civili, domestici e centralini modulari.

Applicazioni consigliate

Il BTicino GC8813A16 è indicato per la protezione di circuiti elettrici in abitazioni, appartamenti, uffici, piccoli locali commerciali, quadri di distribuzione e centralini modulari. È adatto per linee prese, linee dedicate e circuiti civili da 16A, previa verifica del corretto dimensionamento da parte di un installatore qualificato.

Caratteristiche tecniche
