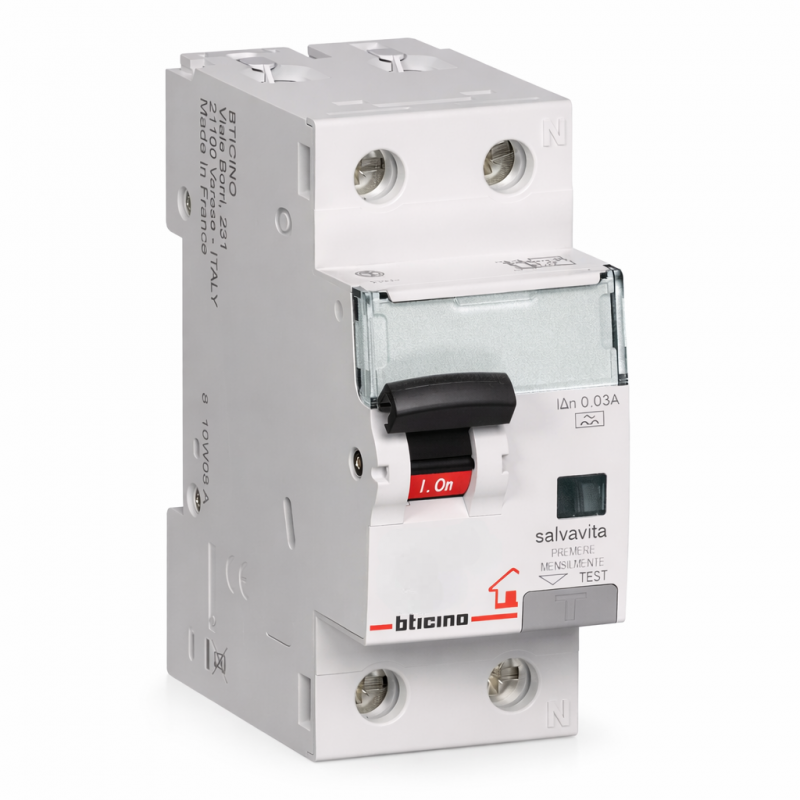

L’interruttore magnetotermico differenziale BTicino GC8813A25 è un dispositivo modulare progettato per la protezione dei circuiti elettrici monofase.

In un unico apparecchio combina la protezione magnetotermica contro sovraccarichi e cortocircuiti con la protezione differenziale contro le dispersioni di corrente verso terra.

La configurazione 1P+N, la corrente nominale di 25 A e la caratteristica d’intervento curva C lo rendono idoneo alla protezione di linee elettriche correttamente dimensionate e compatibili con le caratteristiche del dispositivo.

La protezione differenziale presenta una sensibilità nominale di 30 mA e una caratteristica di tipo A. Questa versione è quindi indicata per impianti nei quali il progetto elettrico richiede l’impiego di un differenziale di tipo A.

Il potere d’interruzione nominale è pari a 4,5 kA, mentre la tensione nominale di funzionamento è di 230 V AC.

L’interruttore occupa due moduli DIN, equivalenti a una larghezza di 35,6 mm, ed è destinato all’installazione su guida DIN all’interno di quadri elettrici e centralini modulari.

Il dispositivo appartiene alla gamma BTicino BTDIN-RS ed è conforme alla norma CEI EN 61009-1.

Funzioni di protezione

• Protezione termica contro i sovraccarichi
• Protezione magnetica contro i cortocircuiti
• Protezione differenziale contro le dispersioni verso terra
• Protezione magnetotermica e differenziale in un solo dispositivo
• Comando del circuito monofase con configurazione 1P+N

Caratteristiche principali

• Interruttore magnetotermico differenziale
• Marca BTicino
• Gamma BTDIN-RS
• Configurazione 1P+N
• Corrente nominale di 25 A
• Curva d’intervento C
• Sensibilità differenziale di 30 mA
• Differenziale tipo A
• Potere d’interruzione di 4,5 kA
• Tensione nominale di 230 V AC
• Ingombro di due moduli DIN
• Larghezza di 35,6 mm
• Installazione su guida DIN
• Grado di protezione IP20
• Conforme alla norma CEI EN 61009-1

Applicazioni

Il BTicino GC8813A25 può essere impiegato per la protezione di circuiti monofase compatibili con una corrente nominale di 25 A, all’interno di:

• impianti elettrici residenziali;
• impianti commerciali;
• impianti del settore terziario;
• quadri elettrici modulari;
• centralini di distribuzione;
• linee dedicate ad apparecchiature monofase;
• circuiti elettrici per i quali è richiesto un differenziale tipo A.

L’idoneità del dispositivo deve essere verificata considerando la corrente assorbita dal circuito, la sezione e la portata dei conduttori, la corrente di cortocircuito presunta, il sistema di distribuzione e la tipologia dei carichi collegati.

Scheda tecnica

Caratteristica	Specifica
Marca	BTicino
Gamma	BTDIN-RS
Serie	BTDIN
Codice produttore	GC8813A25
Tipologia	Interruttore magnetotermico differenziale
Denominazione tecnica	RCBO
Configurazione	1P+N
Numero di poli indicato dal produttore	2P
Corrente nominale In	25 A
Curva di intervento	C
Corrente differenziale nominale IΔn	30 mA
Tipo di differenziale	A
Tensione nominale	230 V AC
Potere d’interruzione nominale Icn	4,5 kA
Numero moduli DIN	2
Larghezza	35,6 mm
Altezza	83 mm
Profondità	76 mm
Dimensioni complessive	83 × 35,6 × 76 mm
Grado di protezione	IP20
Sezione massima dei cavi	25/35 mm²
Installazione	Su guida DIN
Norma di riferimento	CEI EN 61009-1
Codice EAN / GTIN	8005543814895
Condizione	Nuovo

Le caratteristiche tecniche riportate corrispondono alla scheda ufficiale BTicino del codice GC8813A25.

Significato delle caratteristiche principali

Corrente nominale di 25 A

La corrente nominale indica il valore per il quale il dispositivo è dimensionato. La scelta dell’interruttore deve essere coordinata con la corrente d’impiego del circuito e con la portata dei conduttori.

Curva di intervento C

La curva C è utilizzata su circuiti compatibili con moderate correnti di spunto. La corretta scelta della curva deve essere effettuata in funzione delle caratteristiche dei carichi collegati.

Sensibilità differenziale di 30 mA

La protezione differenziale interviene quando rileva una dispersione verso terra superiore alla soglia prevista dal dispositivo.

La protezione differenziale costituisce una misura aggiuntiva di sicurezza e non sostituisce il corretto dimensionamento dell’impianto, dei conduttori e dell’impianto di terra.

Differenziale tipo A

La caratteristica tipo A deve essere scelta quando prevista dal progetto dell’impianto e in funzione delle apparecchiature alimentate dal circuito.

Potere d’interruzione di 4,5 kA

Il potere d’interruzione indica la corrente di cortocircuito che il dispositivo può interrompere nelle condizioni definite dal produttore.

Il valore corretto di questo modello è 4,5 kA, non 45 kA.

Ingombro di due moduli DIN

Il dispositivo presenta una larghezza di 35,6 mm e occupa due moduli all’interno del quadro o del centralino elettrico.

Contenuto della confezione

• Interruttore magnetotermico differenziale BTicino GC8813A25
• Configurazione 1P+N
• Dispositivo da due moduli DIN

Indicazioni per l’installazione

Il dispositivo deve essere installato su guida DIN all’interno di un quadro o centralino elettrico adeguato.

Prima dell’installazione è necessario verificare:

• tensione nominale dell’impianto;
• corrente assorbita dal circuito;
• sezione e portata dei conduttori;
• corrente di cortocircuito presunta;
• compatibilità della curva C con il carico;
• necessità di un differenziale tipo A;
• corretto collegamento della fase e del neutro;
• coordinamento con le altre protezioni;
• adeguatezza del quadro elettrico.

L’installazione, il collegamento e le verifiche funzionali devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
