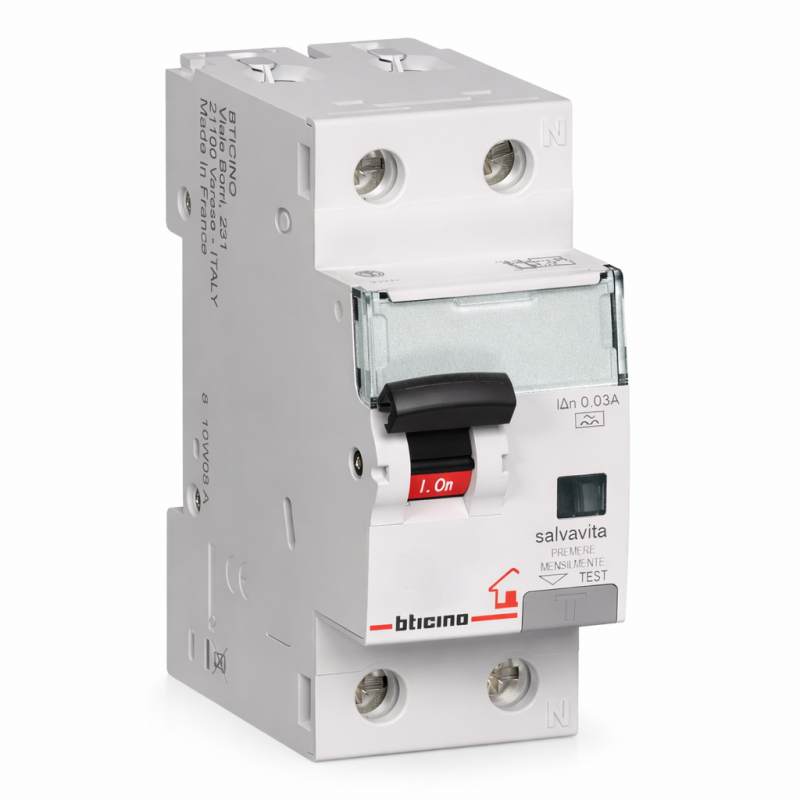

L’interruttore magnetotermico differenziale BTicino GC8813A32 è un dispositivo modulare destinato alla protezione dei circuiti elettrici monofase.

Combina in un unico apparecchio la protezione magnetotermica contro sovraccarichi e cortocircuiti con la protezione differenziale contro le dispersioni di corrente verso terra.

La configurazione 1P+N, la corrente nominale di 32 A e la caratteristica d’intervento curva C lo rendono adatto alla protezione di linee correttamente dimensionate e compatibili con correnti di spunto moderate.

La protezione differenziale presenta una sensibilità nominale di 30 mA e una caratteristica di tipo A. Il dispositivo è quindi destinato agli impianti nei quali il progetto elettrico prevede l’impiego di una protezione differenziale di tipo A.

Il potere d’interruzione nominale è pari a 4,5 kA, mentre la tensione nominale di funzionamento è di 230 V AC.

L’interruttore occupa 2 moduli DIN, con una larghezza complessiva di 35,6 mm, ed è progettato per l’installazione su guida DIN all’interno di centralini e quadri elettrici modulari. Appartiene alla gamma BTDIN-RS ed è conforme alla norma CEI EN 61009-1.

Funzioni di protezione

• Protezione termica contro i sovraccarichi
• Protezione magnetica contro i cortocircuiti
• Protezione differenziale contro le dispersioni verso terra
• Protezione magnetotermica e differenziale in un unico apparecchio
• Comando del circuito monofase con configurazione 1P+N

Caratteristiche principali

• Marca BTicino
• Gamma BTDIN-RS
• Configurazione 1P+N
• Corrente nominale di 32 A
• Curva d’intervento C
• Sensibilità differenziale di 30 mA
• Differenziale tipo A
• Potere d’interruzione di 4,5 kA
• Tensione nominale di 230 V AC
• Ingombro di 2 moduli DIN
• Larghezza di 35,6 mm
• Installazione su guida DIN
• Grado di protezione IP20
• Conforme alla norma CEI EN 61009-1

Applicazioni

Il BTicino GC8813A32 è indicato per la protezione di circuiti monofase compatibili con una corrente nominale di 32 A, all’interno di:

• impianti elettrici residenziali;
• impianti commerciali;
• impianti del settore terziario;
• quadri elettrici modulari;
• centralini di distribuzione;
• linee dedicate ad apparecchiature monofase;
• circuiti per i quali è richiesta una protezione differenziale di tipo A.

La scelta del dispositivo deve essere coordinata con la sezione e la portata dei conduttori, la corrente assorbita dal carico, la corrente di cortocircuito presunta e le caratteristiche generali dell’impianto.

Scheda tecnica

Le misure, il codice EAN e le caratteristiche elettriche riportate sono quelle pubblicate nella scheda ufficiale BTicino del codice GC8813A32.

Significato delle caratteristiche principali

Corrente nominale di 32 A

La corrente nominale indica il valore per il quale il dispositivo è dimensionato. La scelta deve essere coordinata con la corrente d’impiego della linea e con la portata dei conduttori.

Curva di intervento C

La curva C è generalmente utilizzata per circuiti con correnti di spunto moderate. La compatibilità deve essere valutata in funzione delle apparecchiature collegate.

Sensibilità differenziale di 30 mA

La protezione differenziale interviene quando rileva una dispersione verso terra superiore alla soglia prevista dal dispositivo.

La protezione differenziale costituisce una misura aggiuntiva di sicurezza e non sostituisce il corretto dimensionamento dell’impianto e dell’impianto di terra.

Differenziale tipo A

Il differenziale tipo A deve essere scelto quando previsto dal progetto elettrico e in funzione delle caratteristiche dei carichi alimentati.

Potere d’interruzione di 4,5 kA

Il valore corretto per il modello GC8813A32 è 4,5 kA. L’indicazione “45 kA” presente nel titolo commerciale del rivenditore deve essere interpretata come 4,5 kA.

Ingombro di 2 moduli DIN

Il dispositivo ha una larghezza di 35,6 mm e occupa due moduli all’interno del centralino o del quadro elettrico.

Contenuto della confezione

• Interruttore magnetotermico differenziale BTicino GC8813A32
• Configurazione 1P+N
• Dispositivo da 2 moduli DIN

Indicazioni per l’installazione

Il dispositivo deve essere installato su guida DIN all’interno di un quadro o centralino elettrico adeguato.

Prima dell’installazione occorre verificare:

• tensione nominale dell’impianto;
• corrente assorbita dal circuito;
• sezione e portata dei conduttori;
• corrente di cortocircuito presunta;
• compatibilità della curva C con il carico;
• necessità del differenziale tipo A;
• corretto collegamento di fase e neutro;
• coordinamento con le altre protezioni dell’impianto.

L’installazione, il collegamento e le verifiche funzionali devono essere eseguiti da personale qualificato, con l’impianto fuori tensione.
