Il Vimar V53136 è un centralino estetico da incasso progettato per organizzare e proteggere gli apparecchi modulari destinati alla distribuzione elettrica.

La capacità complessiva di 36 moduli DIN, suddivisi su 3 file, permette di realizzare quadri elettrici per abitazioni, uffici, negozi, strutture ricettive e impianti del settore terziario.

Il centralino è completo di guide DIN conformi al profilo EN 60715 TH35, sulle quali possono essere installati interruttori magnetotermici, differenziali, magnetotermici differenziali, sezionatori, scaricatori di sovratensione, contattori e altri dispositivi modulari compatibili.

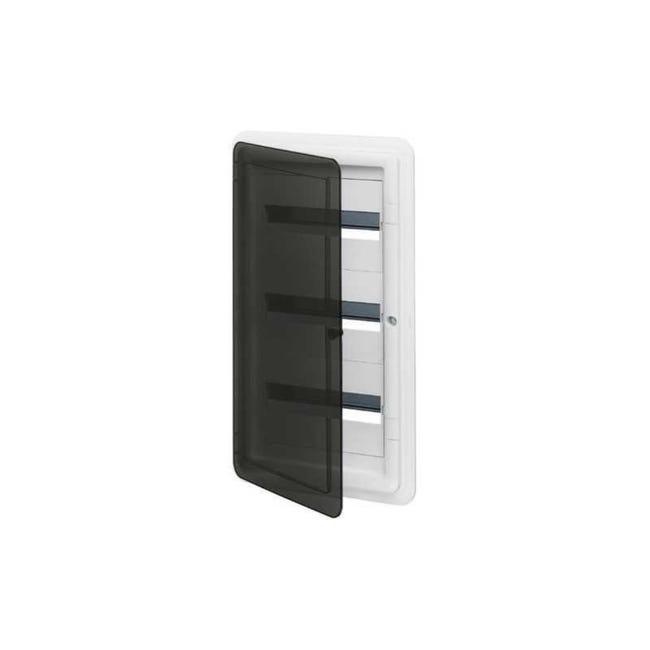

Il portello fumé trasparente consente di controllare visivamente la posizione e lo stato degli apparecchi installati senza aprire il quadro, mantenendo allo stesso tempo un aspetto ordinato e discreto.

Per completare l’installazione, il centralino deve essere abbinato a una scatola da incasso venduta separatamente:

• Vimar V53336, per pareti tradizionali in muratura;
• Vimar V53736, per cartongesso, pareti cave e pareti leggere.

Il centralino presenta grado di protezione IP40, corpo in materiale plastico, marcatura CE e marchio IMQ. Le dimensioni complessive sono pari a 345 × 610 × 109 mm.

Caratteristiche principali

• Centralino estetico da incasso
• Capacità complessiva di 36 moduli DIN
• Struttura organizzata su 3 file
• Capacità equivalente a 12 moduli per fila
• Guide DIN EN 60715 TH35 incluse
• Portello fumé trasparente
• Controllo visivo degli apparecchi senza apertura
• Grado di protezione IP40
• Corpo in materiale plastico
• Installazione a incasso
• Compatibile con muratura e cartongesso
• Scatola da incasso venduta separatamente
• Predisposto per serratura a chiave opzionale
• Marcatura CE
• Marchio IMQ

Applicazioni

Il centralino Vimar V53136 è indicato per la realizzazione di quadri elettrici da incasso in:

• abitazioni;
• appartamenti;
• ville;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• impianti del settore terziario;
• nuove costruzioni;
• interventi di ristrutturazione.

La capacità di 36 moduli consente di organizzare diversi circuiti elettrici all’interno di un unico involucro, mantenendo ordinati e protetti i dispositivi modulari.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Serie	V53
Codice produttore	V53136
Tipologia	Centralino estetico da incasso
Categoria tecnica	Quadro di distribuzione
Tipo di montaggio	Incassato
Capacità complessiva	36 moduli DIN
Numero di file	3
Moduli equivalenti per fila	12
Tipo di copertura	Porta
Esecuzione del portello	Chiuso
Porta trasparente	Sì
Colore del portello	Fumé
Colore tecnico	Grigio
Materiale del corpo	Plastica
Guide DIN incluse	Sì
Profilo guida DIN	EN 60715 TH35
Piastra di montaggio inclusa	No
Sistema di chiusura	Sì
Serratura a chiave	Accessorio opzionale V53597
Grado di protezione	IP40
Larghezza	345 mm
Altezza	610 mm
Profondità complessiva	109 mm
Profondità di incasso	75,5 mm
Profondità interna	108 mm
Esecuzione EMC	No
Scatola per muratura compatibile	Vimar V53336
Scatola per cartongesso compatibile	Vimar V53736
Marcatura	CE
Certificazione	IMQ
EAN / GTIN	8007352510166
Dimensioni confezione	63,5 × 37,5 × 14 cm
Peso confezionato indicativo	2,7432 kg
Quantità minima ufficiale	1 pezzo
Condizione	Nuovo

Capacità di 36 moduli DIN

Il centralino dispone di 3 file, per una capacità complessiva di 36 moduli DIN, equivalenti indicativamente a 12 moduli per fila.

Può ospitare apparecchi modulari come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• contattori modulari;
• relè;
• trasformatori;
• alimentatori;
• temporizzatori;
• dispositivi di comando e segnalazione.

Il numero effettivo degli apparecchi installabili dipende dall’ingombro modulare dei singoli componenti e dalla configurazione prevista dal progetto elettrico.

Portello fumé trasparente

Il portello fumé protegge gli apparecchi modulari installati e permette di controllarne visivamente la posizione senza aprire il centralino.

Questa caratteristica distingue il modello V53136 dalla versione V53136.B, dotata invece di portello bianco chiuso e non trasparente.

Scatole da incasso compatibili

Vimar V53336 per muratura

Scatola da incasso per centralino estetico da 36 moduli, progettata per pareti tradizionali in muratura.

Vimar V53736 per cartongesso

Scatola da incasso per centralino estetico da 36 moduli, progettata per cartongesso, pareti cave e pareti leggere.

La scatola deve essere scelta in funzione del tipo di parete ed è venduta separatamente.

Serratura e sistema di chiusura

Il centralino dispone di un sistema di chiusura del portello.

Quando è necessario limitare l’accesso al quadro mediante chiave, può essere completato con:

• Vimar V53597 – serratura a chiave per centralino estetico

La serratura a chiave è venduta separatamente.

Accessori compatibili

• Vimar V53597 – serratura a chiave
• Vimar V53598 – copriforo da 4 moduli DIN
• Vimar V53599 – copriforo a striscia
• Vimar V51921 – supporto da 1 modulo per guida DIN
• Vimar V51922 – supporto da 2 moduli per guida DIN
• Vimar V51923 – supporto da 3 moduli per guida DIN
• Vimar V53336 – scatola da incasso per muratura
• Vimar V53736 – scatola da incasso per cartongesso e pareti leggere

Gli accessori e la scatola da incasso sono venduti separatamente.

Contenuto della confezione

• Centralino estetico Vimar V53136
• Portello fumé trasparente
• Guide DIN TH35
• Componenti strutturali previsti dal produttore

Non sono inclusi:

• scatola da incasso;
• interruttori modulari;
• morsettiere;
• serratura a chiave;
• coprifori aggiuntivi;
• apparecchi elettrici;
• cablaggi.

Indicazioni per l’installazione

Prima dell’acquisto e dell’installazione verificare:

• il numero di moduli richiesto dal quadro elettrico;
• la tipologia della parete;
• la corretta scelta della scatola da incasso;
• lo spazio necessario per il cablaggio;
• il numero e la disposizione degli apparecchi;
• il coordinamento tra le protezioni elettriche;
• la necessità di morsettiere e accessori;
• l’eventuale installazione della serratura a chiave;
• l’accessibilità per le successive operazioni di manutenzione.

L’installazione, il cablaggio e le verifiche devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
