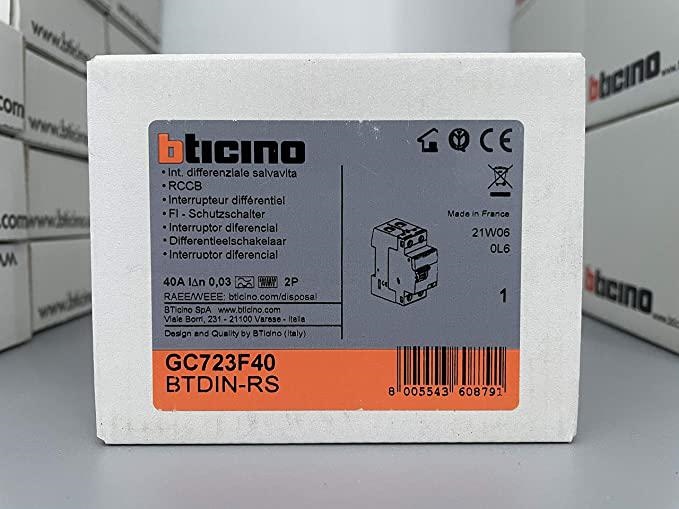

BTicino GC723F40: differenziale puro SALVAVITA tipo F

Il BTicino GC723F40 è un interruttore differenziale puro della serie BTDIN, con corrente nominale di 40 A e corrente differenziale nominale di 30 mA. La configurazione bipolare 2P occupa 2 moduli nel quadro elettrico.

Il dispositivo interviene in presenza di una corrente differenziale di guasto secondo le proprie caratteristiche di intervento. La scelta del tipo F deve essere effettuata in funzione dei carichi collegati e delle prescrizioni dell’impianto.

Caratteristiche principali

• Differenziale tipo F: caratteristica di rilevamento delle correnti differenziali.
• Corrente nominale 40 A: valore di corrente assegnato all’apparecchio.
• Sensibilità 30 mA: corrente differenziale nominale di intervento pari a 0,03 A.
• Configurazione 2P: dispositivo bipolare.
• Ingombro di 2 moduli: larghezza di 35,6 mm.
• Installazione su guida DIN: per l’inserimento nel quadro elettrico.

Differenziale puro: cosa significa?

Il GC723F40 svolge la funzione di protezione differenziale e non integra la protezione magnetotermica. Deve quindi essere coordinato con una protezione contro sovraccarichi e cortocircuiti, dimensionata in base al circuito e alle indicazioni del produttore.

I 40 A non rappresentano una soglia di sgancio per sovraccarico. La sensibilità differenziale del dispositivo è invece di 30 mA.

Dati tecnici

Marca	BTicino
Serie	BTDIN
Codice produttore	GC723F40
Tipologia	Interruttore differenziale puro SALVAVITA
Tipo di differenziale	F
Corrente nominale In	40 A
Corrente differenziale nominale IΔn	30 mA – 0,03 A
Numero di poli	2P
Ingombro	2 moduli
Tensione riportata nel catalogo italiano	230/400 V AC
Montaggio	Guida DIN
Grado di protezione	IP20
Larghezza	35,6 mm
Norma di riferimento	CEI EN 61008-1
EAN	8005543608791

Domande frequenti

Il BTicino GC723F40 è un magnetotermico differenziale?

No. È un differenziale puro: la protezione contro sovraccarichi e cortocircuiti deve essere assicurata da un dispositivo coordinato.

Cosa significano 40 A e 30 mA?

40 A è la corrente nominale dell’interruttore. 30 mA è la corrente differenziale nominale di intervento: sono due caratteristiche con funzioni diverse.

La lettera F indica la curva magnetotermica?

No. In questo prodotto F identifica il tipo di differenziale, non una curva di intervento magnetotermico.

Quanto spazio occupa nel centralino?

Occupa 2 moduli, con una larghezza di 35,6 mm.

Può sostituire qualsiasi differenziale da 40 A?

La sostituzione richiede la verifica del tipo di differenziale, della sensibilità, dei poli e del coordinamento con le altre protezioni del circuito. La sola corrente nominale di 40 A non basta a determinare la compatibilità.
