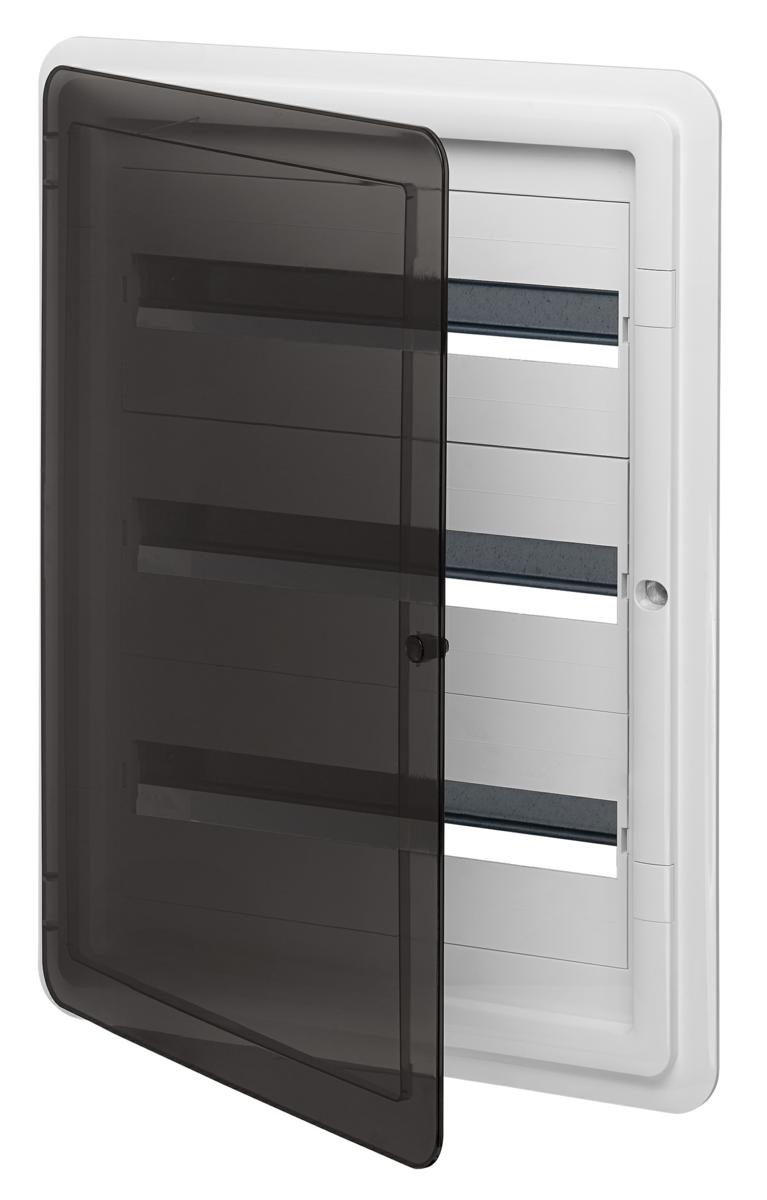

Il Vimar V53154 è un centralino estetico da incasso progettato per organizzare e proteggere apparecchi modulari destinati alla distribuzione elettrica.

La capacità complessiva di 54 moduli DIN, suddivisi su 3 file, permette di realizzare quadri elettrici articolati per abitazioni, uffici, attività commerciali e impianti del settore terziario.

Il centralino è completo di guide DIN conformi al profilo EN 60715 TH35, sulle quali possono essere installati interruttori magnetotermici, differenziali, magnetotermici differenziali, sezionatori, scaricatori di sovratensione, contattori e altri apparecchi modulari compatibili.

Il portello fumé trasparente permette di controllare visivamente la posizione e lo stato dei dispositivi installati senza aprire il centralino, mantenendo allo stesso tempo un aspetto ordinato e discreto.

Per completare l’installazione, il centralino deve essere abbinato a una scatola da incasso compatibile, venduta separatamente:

• Vimar V53354, per pareti tradizionali in muratura;
• Vimar V53754, per cartongesso, pareti cave e pareti leggere.

Il prodotto presenta grado di protezione IP40, struttura in materiale plastico, marcatura CE e marchio IMQ. Il catalogo Vimar lo classifica inoltre come centralino con sistema di chiusura; per la chiusura mediante chiave è disponibile l’accessorio opzionale V53597.

Caratteristiche principali

• Centralino estetico da incasso
• Capacità complessiva di 54 moduli DIN
• Struttura organizzata su 3 file
• Configurazione equivalente a 18 moduli per fila
• Guide DIN EN 60715 TH35 incluse
• Portello fumé trasparente
• Possibilità di controllare visivamente gli interruttori
• Grado di protezione IP40
• Corpo in materiale plastico
• Installazione a incasso
• Compatibile con pareti in muratura e cartongesso
• Scatola da incasso da acquistare separatamente
• Predisposto per serratura a chiave opzionale
• Marcatura CE
• Marchio IMQ

Applicazioni

Il centralino Vimar V53154 è indicato per quadri elettrici da incasso installati in:

• abitazioni;
• appartamenti;
• ville e condomini;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• impianti del settore terziario;
• nuove costruzioni;
• interventi di ristrutturazione.

La capacità di 54 moduli consente di organizzare numerosi circuiti elettrici e di separare le diverse protezioni e funzioni dell’impianto all’interno di un unico quadro.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Serie	V53
Codice produttore	V53154
Tipologia	Centralino estetico da incasso
Categoria tecnica	Quadro di distribuzione
Capacità complessiva	54 moduli DIN
Numero di file	3
Moduli indicativi per fila	18
Tipo di installazione	Incasso
Tipo di copertura	Porta
Esecuzione della porta	Chiusa
Porta trasparente	Sì
Colore del portello	Fumé
Colore tecnico dichiarato	Grigio
Materiale del corpo	Plastica
Guide DIN incluse	Sì
Profilo guida DIN	EN 60715 TH35
Piastra di montaggio inclusa	No
Sistema di chiusura	Sì
Serratura a chiave	Accessorio opzionale V53597
Grado di protezione	IP40
Larghezza	455 mm
Altezza	610 mm
Profondità complessiva	111,9 mm
Profondità di incasso	75,5 mm
Profondità interna	110,9 mm
Scatola per muratura compatibile	Vimar V53354
Scatola per cartongesso compatibile	Vimar V53754
Esecuzione EMC	No
Marcatura	CE
Certificazione	IMQ
EAN / GTIN	8007352510180
Peso confezionato indicativo	3,584 kg
Dimensioni confezione	63,5 × 48,5 × 15 cm
Quantità minima ufficiale	1 pezzo
Condizione	Nuovo

I dati dimensionali, il grado IP, la trasparenza del portello, il materiale, il codice EAN e il peso sono quelli dichiarati nel catalogo ufficiale Vimar.

Capacità di 54 moduli DIN

Il centralino dispone di 3 file, per una capacità complessiva di 54 moduli DIN. Può ospitare dispositivi modulari come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• contattori modulari;
• relè;
• trasformatori;
• alimentatori;
• temporizzatori;
• dispositivi di controllo e segnalazione.

Il numero effettivo di apparecchi installabili dipende dall’ingombro modulare di ciascun componente e dalla configurazione prevista dal progetto elettrico.

Portello fumé trasparente

Il portello fumé protegge e copre gli apparecchi modulari, ma consente di controllarne visivamente la posizione senza aprire il centralino.

Questa caratteristica distingue il modello V53154 dalla versione V53154.B, dotata invece di portello bianco chiuso e non trasparente.

Scatole da incasso compatibili

Vimar V53354 per muratura

Scatola da incasso per centralino da 54 moduli, destinata alle pareti tradizionali in muratura. Presenta dimensioni di 426 × 588 × 100 mm e resistenza al filo incandescente GW 650 °C.

Vimar V53754 per cartongesso

Scatola da incasso per centralino da 54 moduli, destinata a cartongesso, pareti cave e pareti leggere. Presenta resistenza al filo incandescente GW 850 °C.

La scatola deve essere scelta in funzione del tipo di parete ed è venduta separatamente. Vimar elenca entrambi i modelli tra gli abbinamenti ufficiali del centralino V53154.

Serratura e sistema di chiusura

La scheda tecnica Vimar classifica il centralino come prodotto con sistema di chiusura.

Quando è necessario limitare l’accesso mediante chiave, il centralino può essere completato con:

• Vimar V53597 – serratura a chiave per centralino estetico

La serratura a chiave è un accessorio separato.

Accessori compatibili

• Vimar V53597 – serratura a chiave
• Vimar V53598 – copriforo da 4 moduli DIN
• Vimar V53599 – copriforo a striscia
• Vimar V51921 – supporto da 1 modulo per guida DIN
• Vimar V51922 – supporto da 2 moduli per guida DIN
• Vimar V51923 – supporto da 3 moduli per guida DIN
• Vimar V53354 – scatola da incasso per muratura
• Vimar V53754 – scatola da incasso per cartongesso e pareti leggere

Gli accessori e la scatola da incasso sono venduti separatamente.

Contenuto della confezione

• Centralino estetico Vimar V53154
• Portello fumé trasparente
• Guide DIN TH35
• Componenti strutturali previsti dal produttore

Non sono inclusi:

• scatola da incasso;
• interruttori modulari;
• morsettiere;
• serratura a chiave V53597;
• coprifori aggiuntivi;
• apparecchi elettrici;
• cablaggi.

Indicazioni per l’installazione

Prima dell’acquisto e dell’installazione verificare:

• il numero di moduli richiesto dal quadro elettrico;
• la tipologia della parete;
• la corretta scelta della scatola da incasso;
• lo spazio necessario per il cablaggio;
• il numero e la disposizione dei dispositivi;
• il coordinamento tra le protezioni elettriche;
• la necessità di morsettiere, separatori e coprifori;
• l’eventuale installazione della serratura a chiave;
• l’accessibilità per le successive operazioni di manutenzione.

L’installazione, il cablaggio e le verifiche devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
