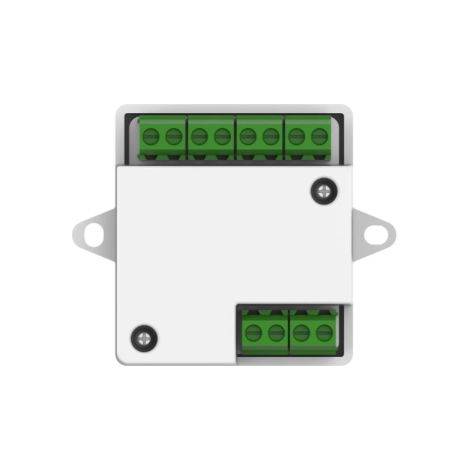

Il Hikvision DS-K2M062 è un modulo di sicurezza porta progettato per aumentare la protezione dei sistemi professionali di controllo accessi.

Il dispositivo viene installato come unità intermedia tra il terminale di controllo accessi e i componenti della porta, come serratura elettrica, contatto magnetico e pulsante di uscita.

Questa configurazione permette di evitare che il comando diretto della serratura sia gestito esclusivamente dal terminale installato nella zona di accesso, aumentando la sicurezza dell'impianto in caso di danneggiamento o manomissione del terminale.

Comunicazione RS-485

Il DS-K2M062 comunica con il terminale di controllo accessi tramite bus RS-485.

Attraverso questo collegamento riceve i comandi provenienti dal terminale relativi alla gestione della porta, tra cui:

apertura porta;

chiusura porta;

stato normalmente aperto;

stato normalmente chiuso.

Il modulo raccoglie inoltre le informazioni provenienti dal contatto magnetico della porta e dal pulsante di uscita, trasmettendole al terminale di controllo accessi.

Gestione serratura elettrica

Il modulo integra 1 uscita Lock Control dedicata alla gestione del dispositivo di chiusura elettrica.

Può quindi essere utilizzato nell'integrazione di sistemi con elettroserrature e dispositivi di apertura compatibili, permettendo al terminale Hikvision di comandare la porta attraverso il modulo di sicurezza.

Ingresso contatto magnetico porta

È disponibile 1 ingresso Door Contact per il collegamento del contatto magnetico della porta.

Questo permette al sistema di rilevare lo stato della porta e trasmettere l'informazione al terminale di controllo accessi collegato.

Ingresso pulsante di uscita

Il DS-K2M062 dispone inoltre di 1 ingresso Exit Button per il collegamento del pulsante di uscita.

Il modulo supporta la relativa funzione di linkage, consentendo la gestione del comando di apertura dall'interno dell'area controllata.

Perché utilizzare un modulo sicurezza porta

Nei sistemi di controllo accessi tradizionali il terminale può trovarsi sul lato accessibile della porta.

Portare direttamente sul terminale il collegamento della serratura può rappresentare un punto debole dell'impianto in caso di manomissione.

Il DS-K2M062 permette invece di separare il terminale dal controllo fisico della serratura, posizionando il modulo in una zona protetta dell'impianto e comunicando con il terminale tramite RS-485.

È quindi particolarmente utile nelle installazioni in cui è richiesta una maggiore protezione del comando di apertura.

Punti di forza

Modulo sicurezza dedicato al controllo porta

Comunicazione RS-485

1 uscita controllo serratura

1 ingresso contatto magnetico porta

1 ingresso pulsante di uscita

Supporto linkage pulsante di uscita

Gestione di una singola porta

Alimentazione 12 VDC

Dimensioni estremamente compatte

Ampio intervallo di temperatura operativa

Caratteristiche tecniche

Caratteristica	Valore
Marca	Hikvision
Modello	DS-K2M062
Codice produttore	302918994
EAN	6931847161149
Tipologia	Modulo sicurezza porta
Denominazione Hikvision	Secure Door Control Unit
Porte gestite	1
Comunicazione	RS-485
Interfaccia RS-485	1
Uscita controllo serratura	1
Ingresso pulsante uscita	1
Ingresso contatto porta	1
Indicatore	1 LED alimentazione
Alimentazione	12 VDC
Consumo	3 W
Temperatura di esercizio	Da -30 °C a +60 °C
Umidità di esercizio	0% – 90%
Dimensioni	53,95 × 43,5 × 15,5 mm
Funzionamento standalone	No
Gestione rete Ethernet	No
Numero porte	1
Utilizzo	Sistemi controllo accessi
Collegamento	Cablato

Schema funzionale

Terminale controllo accessi Hikvision → RS-485 → DS-K2M062 → Serratura elettrica

Al DS-K2M062 possono inoltre essere collegati:

Contatto magnetico porta

Pulsante di uscita

In questo modo il terminale comunica con il modulo tramite RS-485 mentre il comando della serratura rimane sul lato protetto dell'impianto.

Applicazioni consigliate

Il Hikvision DS-K2M062 è indicato per sistemi di controllo accessi professionali installati in:

uffici, aziende, negozi, magazzini, depositi, condomini, studi professionali, locali tecnici, laboratori, aree riservate e ingressi controllati.

È particolarmente consigliato negli impianti in cui il terminale di controllo accessi è installato in una posizione potenzialmente accessibile dall'esterno e si desidera aumentare la sicurezza del collegamento della serratura.
