La Ohme Home Pro 11 kW è una wallbox intelligente progettata per la ricarica in corrente alternata di veicoli elettrici dotati di connettore Tipo 2.

La stazione funziona con alimentazione trifase da 400 V AC, 50 Hz e fornisce una corrente nominale di 16 A per fase, raggiungendo una potenza massima di ricarica di 11 kW.

Il cavo di ricarica è collegato direttamente alla wallbox ed è disponibile in due lunghezze:

• 5 metri, codice HP5-11EU-4G-BLSTD-01;
• 8 metri, codice HP8-11EU-4G-BLSTD-01.

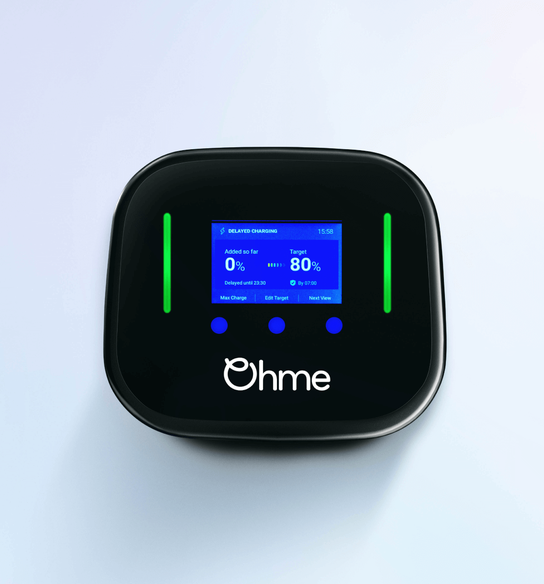

Il display LCD frontale permette di visualizzare le informazioni principali della sessione di ricarica. La striscia LED utilizza segnalazioni verdi, blu e rosse per comunicare lo stato operativo del caricatore.

La Home Pro può essere gestita direttamente tramite i tre pulsanti frontali oppure da smartphone attraverso l’App Ohme. La scheda SIM multirete integrata consente il collegamento automatico alla rete mobile 4G, senza richiedere necessariamente la connessione alla rete WiFi dell’abitazione.

La funzione di bilanciamento del carico utilizza una pinza amperometrica per adattare la potenza di ricarica ai consumi rilevati sull’impianto elettrico.

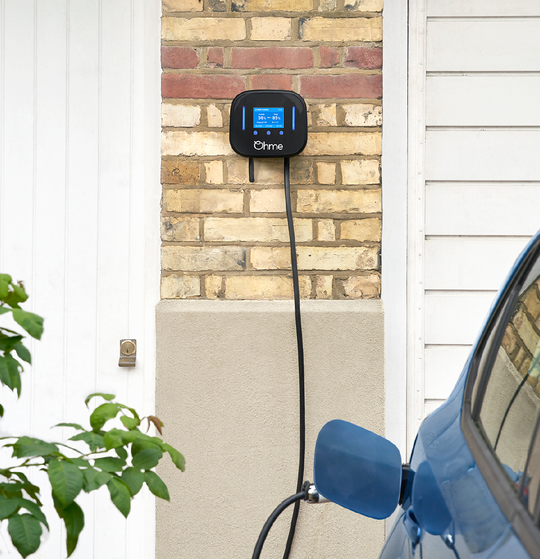

Il dispositivo è adatto al montaggio a parete o su palo, sia in ambienti interni sia all’esterno, grazie al grado di protezione IP55 e alla resistenza agli urti IK08.

Varianti disponibili

Caratteristiche principali

• Potenza nominale di 11 kW
• Alimentazione trifase 400 V AC
• Corrente nominale di 16 A per fase
• Modalità di ricarica Modo 3
• Cavo integrato con connettore Tipo 2
• Versione con cavo da 5 o 8 metri
• Display LCD frontale
• Striscia LED a tre colori
• Controllo tramite tre pulsanti
• Gestione mediante App Ohme
• Scheda SIM 3G/4G multirete
• Connessione automatica alla rete mobile
• Bilanciamento del carico con pinza amperometrica
• Aggiornamenti firmware e software da remoto
• Protezione differenziale elettronica integrata
• Installazione interna o esterna
• Montaggio a parete o su palo
• Grado di protezione IP55
• Resistenza agli urti IK08
• Involucro stabilizzato contro i raggi UV
• Finitura nera

Controllo tramite App Ohme

La wallbox può essere controllata tramite l’applicazione Ohme per smartphone.

L’app permette di gestire le sessioni di ricarica e configurare il caricatore per effettuare la ricarica negli orari scelti dall’utente.

Il collegamento remoto avviene attraverso la scheda SIM multirete integrata nel dispositivo. La wallbox seleziona automaticamente la rete mobile disponibile per mantenere la connessione ai servizi Ohme.

Display e indicatori luminosi

La Ohme Home Pro dispone di:

• display LCD frontale;
• striscia LED di segnalazione;
• indicazioni luminose verdi, blu e rosse;
• tre pulsanti fisici per il controllo locale.

Il display consente di verificare direttamente le informazioni della sessione senza utilizzare necessariamente lo smartphone.

Bilanciamento del carico

La funzione di bilanciamento utilizza una pinza amperometrica per monitorare il carico dell’impianto.

La potenza destinata alla ricarica può essere adattata in funzione dell’assorbimento degli altri apparecchi collegati all’impianto elettrico.

Il corretto funzionamento richiede il posizionamento e la configurazione della pinza amperometrica durante l’installazione.

Protezioni elettriche

La wallbox integra un sistema elettronico di rilevamento delle correnti residue composto da:

• protezione differenziale tipo A da 30 mA per correnti alternate;
• rilevamento delle correnti continue da 6 mA.

La protezione contro le sovracorrenti non è integrata e deve essere installata separatamente a monte della wallbox.

Il dispositivo di protezione esterno deve essere dimensionato in funzione della linea, della corrente nominale, della corrente di cortocircuito presunta e delle prescrizioni applicabili all’impianto.

Applicazioni

La Ohme Home Pro 11 kW è indicata per:

• abitazioni dotate di alimentazione trifase;
• garage e autorimesse private;
• posti auto condominiali predisposti;
• parcheggi aziendali;
• ricarica notturna dei veicoli elettrici;
• automobili con connettore Tipo 2;
• automobili compatibili con ricarica AC trifase;
• installazioni interne o esterne.

La potenza effettiva di ricarica dipende dalla potenza disponibile nell’impianto e dalle caratteristiche del caricatore di bordo del veicolo.

Scheda tecnica

Le specifiche tecniche della tabella corrispondono alla pagina 2 della scheda prodotto ufficiale caricata.

Norme dichiarate

La documentazione Ohme indica la conformità agli elementi rilevanti delle seguenti norme:

• IEC 61851-1:2017;
• EN IEC 61000-6-1:2019;
• EN IEC 61000-6-3:2021;
• IEC 62955:2018;
• IEC 62196-1:2022.

Sono inoltre dichiarate la marcatura CE e la conformità ai requisiti LVD, EMC, RED, RoHS e WEEE.

Contenuto della fornitura

La documentazione identifica la fornitura principale come:

• wallbox Ohme Home Pro 11 kW;
• cavo integrato Tipo 2 nella lunghezza scelta;
• cavo di alimentazione da 1 metro;
• componenti previsti dalla confezione;
• documentazione del prodotto.

La scheda tecnica non specifica in modo esplicito l’elenco completo degli accessori contenuti nella confezione. È quindi opportuno verificare con il distributore la presenza della pinza amperometrica e degli elementi di fissaggio prima della pubblicazione definitiva.

Indicazioni per l’installazione

Prima dell’installazione occorre verificare:

• disponibilità di una linea trifase da 400 V;
• potenza disponibile presso l’utenza;
• compatibilità del veicolo con la ricarica AC a 11 kW;
• dimensionamento della linea elettrica;
• protezione contro le sovracorrenti;
• coordinamento delle protezioni differenziali;
• corretto collegamento di L1, L2, L3, N e PE;
• impianto di terra;
• posizione della pinza amperometrica;
• copertura della rete mobile;
• distanza tra wallbox e veicolo;
• idoneità della parete o del palo di sostegno;
• protezione e percorso del cavo di alimentazione.

L’installazione deve essere eseguita da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme applicabili.
