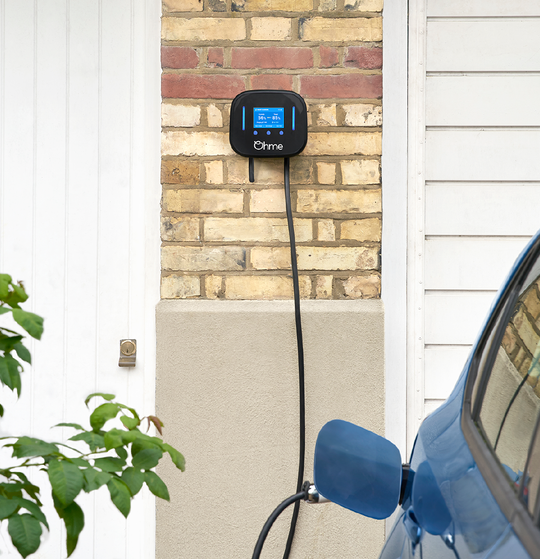

La Ohme Home Pro HP5-07EU-4G-BLSTD-01 è una stazione di ricarica intelligente da parete progettata per la ricarica quotidiana di automobili elettriche e ibride plug-in dotate di presa Tipo 2.

Il caricatore eroga una potenza massima di 7,4 kW con corrente nominale fino a 32 A e richiede un’alimentazione monofase da 230 V AC, 50 Hz. Il cavo di ricarica Tipo 2 da 5 metri è collegato permanentemente alla wallbox, consentendo di collegare il veicolo senza utilizzare un cavo separato.

La connettività è affidata a una SIM 4G multirete integrata, che effettua automaticamente il collegamento attraverso la rete mobile disponibile. La wallbox può essere controllata mediante i tre pulsanti frontali oppure tramite l’App Ohme per smartphone.

Attraverso l’applicazione è possibile programmare le sessioni di ricarica, impostare la propria tariffa energetica, privilegiare le fasce orarie più convenienti e monitorare l’energia utilizzata e i costi stimati.

Il sistema di bilanciamento dinamico utilizza la pinza amperometrica inclusa per monitorare il carico complessivo dell’abitazione. Quando i consumi domestici si avvicinano alla potenza disponibile, la wallbox può ridurre temporaneamente la corrente destinata all’automobile, contribuendo a evitare il superamento della soglia impostata.

La Ohme Home Pro è inoltre predisposta per la ricarica con energia solare. La funzione utilizza i dati rilevati dalla pinza amperometrica per gestire l’energia disponibile, secondo la configurazione dell’impianto e le funzioni supportate dall’App Ohme.

Vantaggi principali

• Potenza di ricarica fino a 7,4 kW
• Corrente massima di 32 A
• Alimentazione monofase 230 V
• Cavo Tipo 2 da 5 metri integrato
• Connessione 4G multirete automatica
• Gestione tramite App Ohme
• Controllo locale con tre pulsanti
• Display LCD frontale
• Indicatore luminoso LED a tre colori
• Programmazione intelligente delle ricariche
• Integrazione delle tariffe energetiche
• Monitoraggio di consumi e costi
• Bilanciamento dinamico del carico domestico
• Pinza amperometrica inclusa
• Funzionalità di ricarica solare disponibile
• Aggiornamenti automatici da remoto
• Protezione differenziale elettronica integrata
• Installazione interna o esterna
• Protezione IP55
• Resistenza meccanica IK10
• Garanzia standard di 3 anni

Le caratteristiche di connettività, controllo, gestione energetica, protezione ambientale e garanzia sono dichiarate da Ohme per la Home Pro da 7,4 kW.

Ricarica intelligente tramite App Ohme

L’App Ohme permette di gestire la stazione di ricarica da smartphone e di adattare le sessioni alle esigenze dell’utente.

Tra le principali funzioni disponibili:

• avvio e gestione della ricarica;
• programmazione dell’orario di partenza;
• impostazione della quantità di energia desiderata;
• gestione delle fasce orarie;
• associazione della tariffa energetica;
• monitoraggio dei kWh utilizzati;
• stima dei costi di ricarica;
• visualizzazione dello stato del caricatore;
• gestione di uno o più veicoli compatibili;
• aggiornamenti automatici del firmware e del software.

Ohme dichiara che l’app consente di programmare la ricarica nelle fasce più convenienti, monitorare consumi e costi e gestire più veicoli attraverso le funzioni disponibili.

Bilanciamento dinamico dei carichi

La pinza amperometrica monitora il consumo elettrico totale dell’abitazione.

Quando la potenza richiesta dagli apparecchi domestici aumenta, la Home Pro può ridurre la corrente destinata al veicolo. Quando il consumo della casa diminuisce, la wallbox può aumentare nuovamente la potenza di ricarica entro il limite configurato.

Questa funzione deve essere configurata durante l’installazione e richiede il corretto posizionamento della pinza amperometrica sull’impianto.

Compatibilità con impianti fotovoltaici

La Home Pro supporta la funzionalità di ricarica solare prevista da Ohme.

La pinza amperometrica consente al sistema di rilevare i flussi energetici dell’abitazione e di utilizzare l’energia disponibile secondo la modalità selezionata nell’app e la configurazione dell’impianto fotovoltaico.

La disponibilità e il comportamento della funzione dipendono dall’installazione, dalla connessione del caricatore e dalle impostazioni dell’App Ohme.

Protezioni elettriche integrate

La wallbox integra un dispositivo elettronico per il rilevamento delle correnti residue con:

• protezione di tipo A da 30 mA in corrente alternata;
• rilevamento delle correnti continue da 6 mA.

La protezione da sovracorrente non è integrata nella stazione e deve essere installata separatamente e dimensionata in funzione dell’impianto e delle norme applicabili.

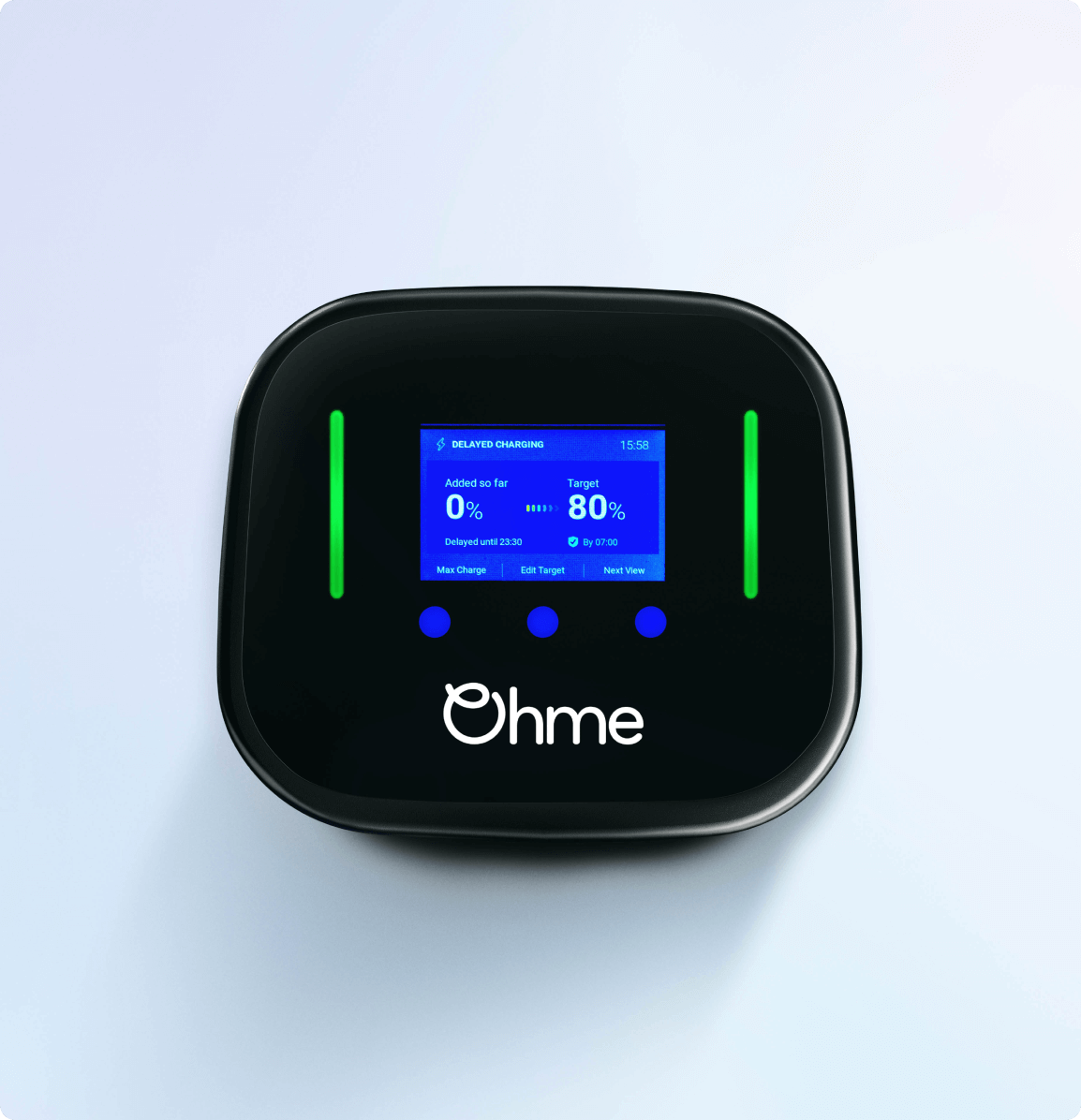

Indicazione dello stato

Lo stato operativo viene mostrato attraverso:

• display LCD frontale;
• striscia luminosa LED;
• segnalazioni verdi, blu e rosse;
• messaggi e informazioni disponibili nell’App Ohme.

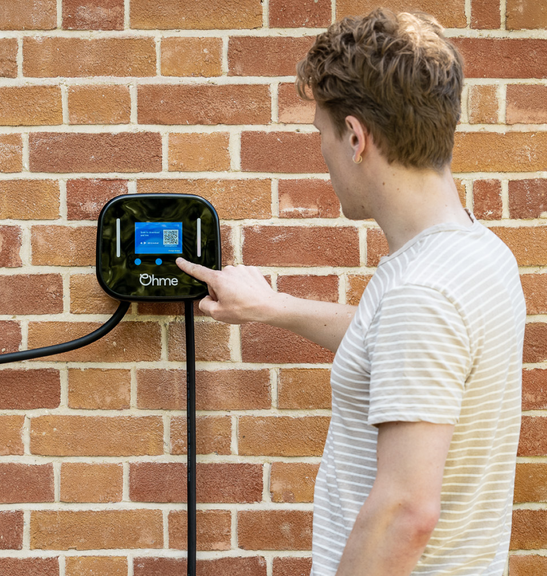

Il controllo locale avviene mediante i tre pulsanti presenti sul frontale del caricatore.

Applicazioni consigliate

La Ohme Home Pro è indicata per:

• abitazioni indipendenti;
• autorimesse private;
• posti auto condominiali predisposti;
• garage;
• parcheggi aziendali ad accesso riservato;
• ricarica domestica quotidiana;
• automobili elettriche con connettore Tipo 2;
• automobili ibride plug-in con connettore Tipo 2;
• impianti dotati di produzione fotovoltaica;
• utenti con tariffe energetiche suddivise per fasce orarie.

La potenza effettiva di ricarica dipende dal caricatore di bordo del veicolo, dalla potenza disponibile nell’impianto, dalla configurazione della wallbox e dall’intervento del bilanciamento dinamico.

Scheda tecnica

I dati della tabella seguente derivano dal catalogo ufficiale Ohme relativo al codice HP5-07EU-4G-BLSTD-01.

Caratteristica	Specifica
Marca	Ohme
Gamma	Home Pro
Codice ufficiale	HP5-07EU-4G-BLSTD-01
Codice alternativo senza trattini	HP5-07EU4GBLSTD01
Tipologia	Stazione di ricarica intelligente / wallbox
Destinazione	Veicoli elettrici e ibridi plug-in
Tipo di alimentazione	Monofase
Potenza nominale	7,4 kW
Corrente nominale	32 A
Alimentazione nominale	230 V AC
Frequenza	50 Hz
Collegamento elettrico	Fase, neutro e terra
Modalità di ricarica	Modo 3
Tipo di connessione al veicolo	Cavo integrato
Connettore lato veicolo	Tipo 2
Lunghezza cavo di ricarica	5 m
Cavo di alimentazione incluso	1 m, 3 × 6 mm²
Conduttori alimentazione	L1, N, PE
Cavo dati pinza amperometrica	Incluso
Protezione da sovracorrente	Non integrata, da installare separatamente
Protezione differenziale AC	RCD elettronico tipo A, 30 mA
Rilevamento corrente continua	6 mA DC
Display	LCD
Indicazione luminosa	LED a tre colori
Colori di segnalazione	Verde, blu e rosso
Comandi locali	Tre pulsanti frontali
Controllo remoto	App Ohme
Connettività	4G
SIM	SIM multirete integrata
Connessione alla rete	Automatica tramite rete mobile 4G
Bilanciamento dinamico	Sì
Pinza amperometrica	Inclusa
Supporto ricarica solare	Sì, secondo configurazione
Aggiornamenti	Automatici da remoto
Installazione	A parete o su palo
Ambiente di installazione	Interno o esterno
Altezza	170 mm
Larghezza	200 mm
Profondità	100 mm
Dimensioni complessive	170 × 200 × 100 mm
Peso unitario	4 kg
Peso di spedizione dichiarato	4,4 kg
Materiale involucro	Policarbonato PC6600
Stabilizzazione UV	Sì
Reazione al fuoco	V-0 secondo UL94
Protezione contro acqua e polvere	IP55
Resistenza agli urti	IK10
Temperatura di funzionamento	Da −25 °C a +45 °C
Temperatura di conservazione	Da −40 °C a +85 °C
Umidità operativa	5–95% RH
Colore	Nero
Marcatura	CE
Conformità ambientale	RoHS e WEEE
Garanzia standard	3 anni
Condizione	Nuovo

Norme e conformità

Secondo il catalogo ufficiale, la Ohme Home Pro da 7,4 kW rispetta gli elementi applicabili delle seguenti norme:

• IEC 61851-1:2017;
• EN IEC 61000-6-1:2019;
• EN IEC 61000-6-3:2021;
• IEC 62955:2018;
• IEC 62196-1:2022.

Il produttore dichiara inoltre la conformità alle direttive e ai requisiti LVD, EMC, RED, RoHS e WEEE, oltre alla marcatura CE.

Contenuto indicativo della fornitura

• Wallbox Ohme Home Pro
• Cavo di ricarica Tipo 2 da 5 metri integrato
• Cavo di alimentazione da 1 metro, 3 × 6 mm²
• Cavo dati per la pinza amperometrica
• Pinza amperometrica per il bilanciamento dei carichi
• Componenti di collegamento previsti dal produttore
• Documentazione di installazione e utilizzo

Ohme conferma che la pinza amperometrica è inclusa con la Home Pro e viene utilizzata per il bilanciamento della potenza domestica e per le funzioni di ricarica solare.

Avvertenze per installazione e utilizzo

L’installazione deve essere eseguita da un elettricista qualificato con competenze specifiche sugli impianti di ricarica per veicoli elettrici.

Prima dell’installazione è necessario verificare:

• potenza disponibile presso l’utenza;
• idoneità dell’impianto monofase;
• sezione e lunghezza della linea di alimentazione;
• corrente di cortocircuito presunta;
• protezione magnetotermica da installare a monte;
• coordinamento delle protezioni differenziali;
• impianto di terra;
• posizione della pinza amperometrica;
• copertura della rete mobile 4G;
• distanza tra wallbox e presa di ricarica del veicolo;
• idoneità della parete o del supporto;
• rispetto delle norme nazionali e locali.

La protezione contro le sovracorrenti non è contenuta nella wallbox e deve essere prevista separatamente. La potenza massima di 7,4 kW può essere raggiunta soltanto quando il veicolo, la linea elettrica e la potenza disponibile consentono una corrente di 32 A.
