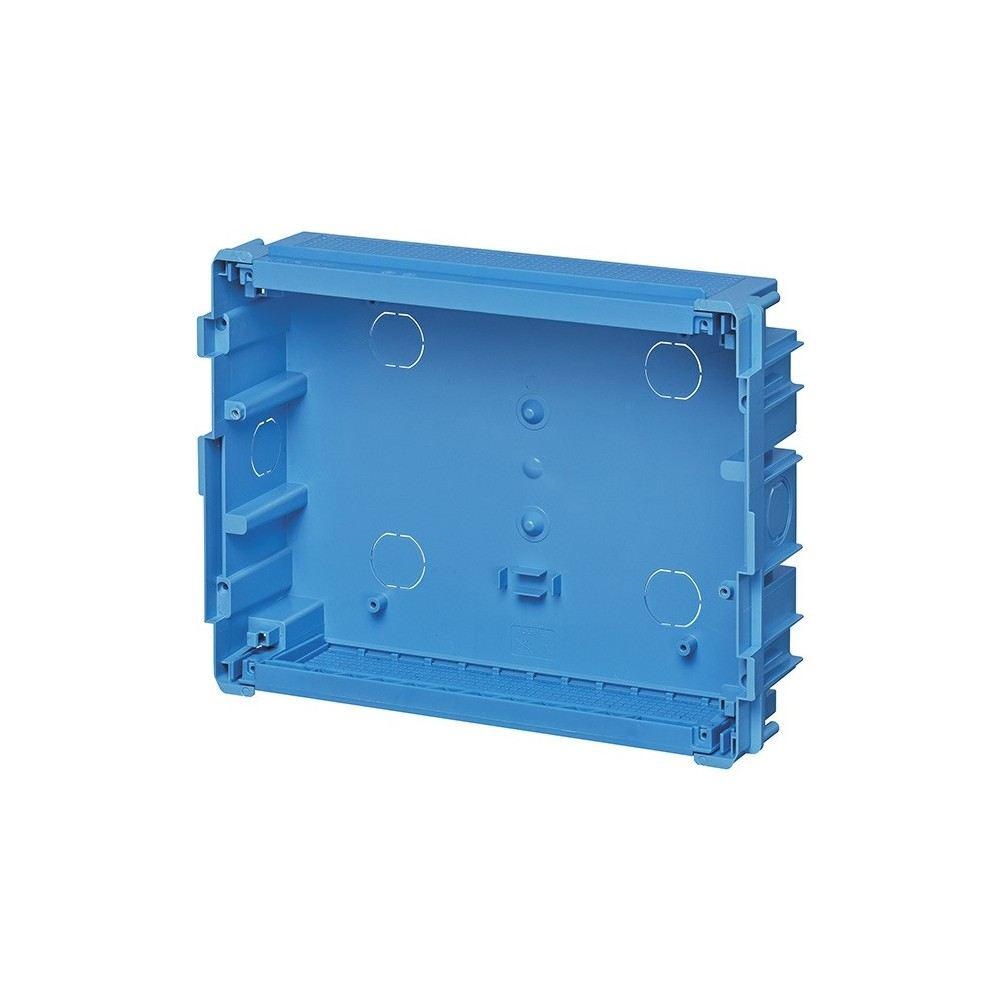

La Vimar V53312 è una scatola da incasso destinata alla predisposizione di centralini estetici da 12 moduli DIN all’interno di pareti tradizionali in muratura.

La struttura è organizzata su una fila e permette di realizzare un quadro elettrico compatto per la distribuzione e la protezione dei circuiti elettrici in ambienti residenziali, commerciali e del settore terziario.

Il corpo è realizzato in materiale plastico di colore azzurro e presenta una resistenza al calore anomalo e al fuoco pari a GW 650 °C.

Le dimensioni esterne sono di 316 × 238 × 80 mm, mentre la profondità interna è di 78 mm. La scatola dispone di 6 ingressi per conduttori, utilizzabili per organizzare l’arrivo delle tubazioni e dei cavi.

La V53312 è predisposta per essere completata con i centralini estetici Vimar:

• V53112, con portello fumé;
• V53112.B, con portello bianco.

Il prodotto comprende esclusivamente la scatola da inserire nella muratura. Centralino frontale, portello, guida DIN, apparecchi modulari e accessori devono essere acquistati separatamente.

Caratteristiche principali

• Scatola da incasso per centralino estetico
• Capacità complessiva di 12 moduli DIN
• Struttura organizzata su una fila
• Progettata per pareti in muratura
• Corpo in materiale plastico
• Colore azzurro
• Resistenza al filo incandescente GW 650 °C
• Dimensioni 316 × 238 × 80 mm
• Profondità interna di 78 mm
• 6 ingressi per conduttori
• Grado di protezione IP40
• Classe di protezione II
• Compatibile con Vimar V53112 e V53112.B
• Marcatura CE
• Marchio IMQ

Applicazioni

La scatola Vimar V53312 è indicata per la predisposizione di centralini e quadri elettrici da incasso in:

• abitazioni;
• appartamenti;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• piccoli impianti del settore terziario;
• nuove costruzioni;
• ristrutturazioni con pareti in muratura.

Non è il modello specifico per pareti leggere o cartongesso. Per queste applicazioni il prodotto corrispondente è la Vimar V53712, caratterizzata da resistenza al filo incandescente GW 850 °C.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Codice produttore	V53312
Tipologia	Scatola da incasso per centralino estetico
Gruppo prodotto	Quadri di distribuzione
Classe prodotto	Cassetta
Installazione	Incasso
Tipo di parete	Muratura
Capacità complessiva	12 moduli DIN
Numero di file	1
Moduli per fila	12
Larghezza	316 mm
Altezza	238 mm
Profondità	80 mm
Profondità di incasso	80 mm
Profondità interna	78 mm
Dimensioni complessive	316 × 238 × 80 mm
Materiale del corpo	Plastica
Trattamento della superficie	Non trattato
Colore	Azzurro
Resistenza al filo incandescente	GW 650 °C
Numero di ingressi per conduttori	6
Copertura inclusa	No
Porta inclusa	No
Porta trasparente	No
Serratura inclusa	No
Piastra di montaggio inclusa	No
Grado di protezione	IP40
Classe di protezione	Classe II
Adatta per installazione esterna	No
Centralino fumé compatibile	Vimar V53112
Centralino bianco compatibile	Vimar V53112.B
Marcatura	CE
Certificazione	IMQ
EAN / GTIN unitario	8007352509894
EAN imballo da 11 pezzi	8007352509900
Peso unitario indicativo	413 g
Quantità minima ufficiale	11 pezzi
Condizione	Nuovo

Capacità di 12 moduli DIN

La scatola è predisposta per un centralino organizzato su una sola fila, con una capacità complessiva di 12 moduli DIN.

Una volta completato con il relativo centralino, può ospitare dispositivi modulari come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• relè modulari;
• contattori;
• trasformatori;
• alimentatori;
• dispositivi di comando e segnalazione.

Il numero e la disposizione degli apparecchi devono essere definiti in funzione del progetto elettrico, dello spazio disponibile e delle caratteristiche dell’involucro completo.

Centralini Vimar compatibili

Vimar V53112

Centralino estetico da incasso da 12 moduli DIN, completo di guida DIN e portello fumé.

Vimar V53112.B

Centralino estetico da incasso da 12 moduli DIN, completo di guida DIN e portello bianco.

La scatola V53312 costituisce il corpo da inserire nella muratura. Il frontale completo del centralino deve essere acquistato separatamente.

Accessori abbinabili

• Vimar V53595 – giunto orizzontale per scatole centralino estetico
• Vimar V53562 – staffa portamorsetti per centralino estetico da 12 moduli
• Vimar V53582 – flangia fermatubi per centralino estetico da 12 moduli
• Vimar V53112 – centralino estetico con portello fumé
• Vimar V53112.B – centralino estetico con portello bianco

Gli accessori sono venduti separatamente, salvo diversa indicazione commerciale.
