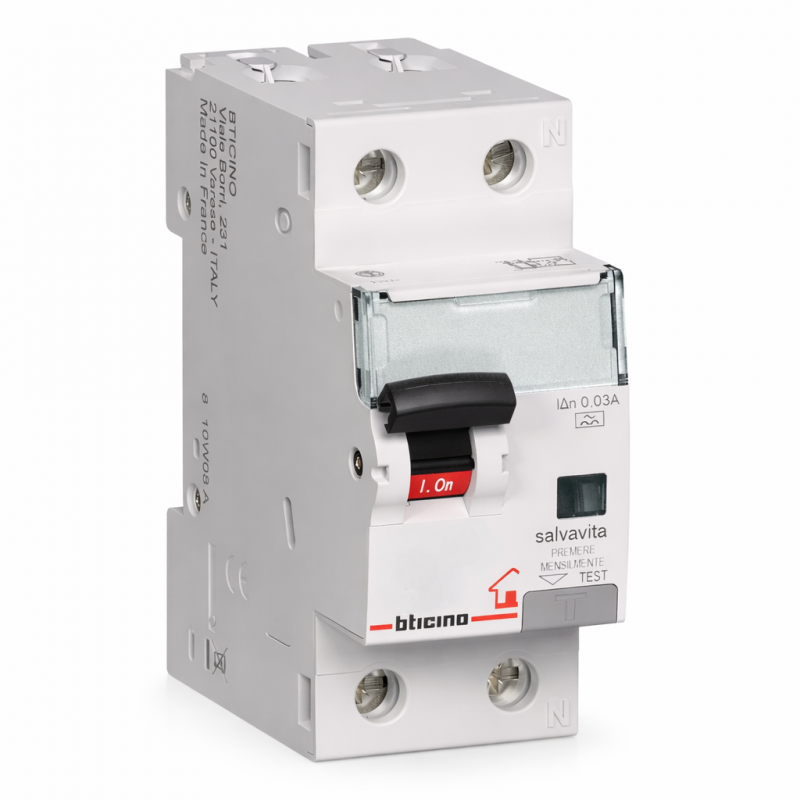

Il BTicino GC8813A10 è un interruttore magnetotermico differenziale compatto della gamma BTDIN-RS, progettato per garantire protezione elettrica in quadri e centralini modulari.

Integra in un unico dispositivo la funzione magnetotermica, per la protezione della linea da sovraccarichi e cortocircuiti, e la funzione differenziale, utile per rilevare dispersioni di corrente verso terra. La sensibilità da 30mA lo rende adatto agli impieghi in ambito civile e residenziale, dove è richiesta una protezione efficace delle persone e dell’impianto.

Il differenziale tipo A consente il rilevamento di correnti differenziali alternate e pulsanti unidirezionali, risultando indicato per linee che alimentano apparecchiature elettroniche o utilizzatori moderni. La curva di intervento C lo rende adatto a circuiti con carichi ordinari e moderati spunti all’avvio.

Grazie alla struttura 1P+N e all’ingombro di soli 2 moduli DIN, il BTicino GC8813A10 è una soluzione pratica per installazioni in centralini elettrici, quadri di distribuzione e impianti domestici.

Punti di forza

• Dispositivo combinato magnetotermico + differenziale.
• Corrente nominale 10A.
• Sensibilità differenziale 30mA.
• Differenziale tipo A.
• Potere di interruzione 4,5kA.
• Curva di intervento C.
• Configurazione 1P+N.
• Installazione su guida DIN.
• Ingombro compatto: 2 moduli.
• Adatto per impianti civili, domestici e piccoli quadri elettrici.

Applicazioni consigliate

Ideale per la protezione di linee elettriche in abitazioni, appartamenti, uffici, piccoli locali commerciali, quadri elettrici civili e centralini modulari. Può essere utilizzato per circuiti luce, prese o linee dedicate, nel rispetto del progetto elettrico e delle normative vigenti.

Caratteristiche tecniche
