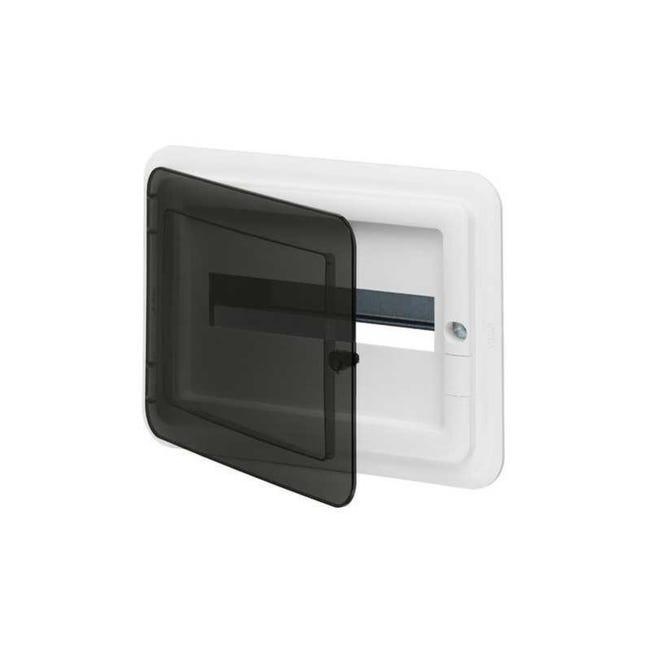

Il Vimar V53112 è un centralino estetico da incasso progettato per contenere e proteggere gli apparecchi modulari destinati alla distribuzione, al comando e alla protezione dei circuiti elettrici.

La capacità complessiva di 12 moduli DIN, disposti su una sola fila, permette di realizzare quadri elettrici compatti per abitazioni, uffici, negozi e piccoli impianti del settore terziario.

Il centralino è completo di guida DIN conforme al profilo EN 60715 TH35, sulla quale possono essere installati interruttori magnetotermici, differenziali, magnetotermici differenziali, sezionatori e altri dispositivi modulari compatibili.

Il portello fumé trasparente protegge gli apparecchi installati e permette di verificarne visivamente la posizione senza aprire il quadro.

Per completare l’installazione è necessario abbinare una scatola da incasso, venduta separatamente:

• Vimar V53312, per pareti tradizionali in muratura;
• Vimar V53712, per cartongesso, pareti cave e pareti leggere.

Il prodotto presenta grado di protezione IP40, corpo in materiale plastico, marcatura CE e marchio IMQ.

Caratteristiche principali

• Centralino estetico da incasso
• Capacità di 12 moduli DIN
• Struttura organizzata su una fila
• Guida DIN EN 60715 TH35 inclusa
• Portello fumé trasparente
• Controllo visivo degli apparecchi senza aprire il quadro
• Grado di protezione IP40
• Corpo in materiale plastico
• Installazione a incasso
• Compatibile con muratura e cartongesso
• Scatola da incasso venduta separatamente
• Predisposto per serratura a chiave opzionale
• Marcatura CE
• Marchio IMQ

Applicazioni

Il centralino Vimar V53112 è indicato per la realizzazione di piccoli quadri elettrici da incasso in:

• abitazioni e appartamenti;
• uffici;
• negozi;
• camere d’albergo;
• locali commerciali;
• impianti elettrici civili;
• piccoli impianti del settore terziario;
• nuove costruzioni;
• interventi di ristrutturazione.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Serie	V53
Codice produttore	V53112
Tipologia	Centralino estetico da incasso
Categoria tecnica	Quadro di distribuzione piccolo
Tipo di montaggio	Incassato
Capacità complessiva	12 moduli DIN
Numero di file	1
Moduli per fila	12
Tipo di copertura	Porta
Esecuzione del portello	Chiuso
Porta trasparente	Sì
Colore del portello	Fumé
Colore tecnico ETIM	Grigio
Materiale del corpo	Plastica
Guida DIN inclusa	Sì
Profilo guida DIN	EN 60715 TH35
Piastra di montaggio inclusa	No
Sistema di chiusura	Sì
Serratura a chiave	Accessorio opzionale V53597
Grado di protezione	IP40
Larghezza	344,9 mm
Altezza	259,9 mm
Profondità complessiva	108,2 mm
Profondità di incasso	75,7 mm
Profondità interna	107,2 mm
Possibilità di ampliamento	No
Esecuzione EMC	No
Scatola per muratura compatibile	Vimar V53312
Scatola per cartongesso compatibile	Vimar V53712
Marcatura	CE
Certificazione	IMQ
EAN / GTIN	8007352510128
Dimensioni confezione	37,5 × 28,5 × 14 cm
Peso confezionato indicativo	1,1374 kg
Quantità minima ufficiale	1 pezzo
Condizione	Nuovo

I dati dimensionali, tecnici e logistici riportati nella tabella derivano dalla scheda ufficiale Vimar del codice V53112.

Capacità di 12 moduli DIN

Il centralino dispone di una fila con 12 spazi modulari e può ospitare apparecchi come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• relè modulari;
• contattori;
• trasformatori;
• alimentatori;
• dispositivi di comando e segnalazione.

Il numero effettivo di apparecchi installabili dipende dall’ingombro modulare di ciascun componente e dalla configurazione prevista dal progetto elettrico.

Portello fumé trasparente

Il portello fumé consente di verificare visivamente la posizione degli apparecchi modulari senza aprire il centralino.

Questa caratteristica distingue il modello V53112 dalla versione V53112.B, dotata invece di portello bianco cieco e non trasparente.

Scatole da incasso compatibili

Vimar V53312 per muratura

Scatola da incasso per centralino estetico da 12 moduli, progettata per pareti tradizionali in muratura.

Vimar V53712 per cartongesso

Scatola da incasso per centralino estetico da 12 moduli, progettata per cartongesso, pareti cave e pareti leggere.

La scatola deve essere scelta in funzione del tipo di parete ed è venduta separatamente. Entrambi i codici sono indicati da Vimar come abbinamenti ufficiali del centralino V53112.

Accessori compatibili

• Vimar V53597 – serratura a chiave
• Vimar V53598 – copriforo da 4 moduli DIN
• Vimar V53599 – copriforo a striscia
• Vimar V51921 – supporto da 1 modulo per guida DIN
• Vimar V51922 – supporto da 2 moduli per guida DIN
• Vimar V51923 – supporto da 3 moduli per guida DIN
• Vimar V53312 – scatola da incasso per muratura
• Vimar V53712 – scatola da incasso per cartongesso e pareti leggere

Gli accessori e la scatola da incasso sono venduti separatamente.

Contenuto della confezione

• Centralino estetico Vimar V53112
• Portello fumé trasparente
• Guida DIN TH35

Non sono inclusi:

• scatola da incasso;
• interruttori o altri apparecchi modulari;
• morsettiere;
• serratura a chiave;
• coprifori aggiuntivi;
• cablaggi.

Indicazioni per l’installazione

Prima dell’acquisto e dell’installazione verificare:

• il numero di moduli richiesto;
• la tipologia della parete;
• la corretta scelta della scatola da incasso;
• lo spazio necessario per il cablaggio;
• la disposizione degli apparecchi modulari;
• il coordinamento tra le protezioni elettriche;
• la necessità di morsettiere e accessori;
• l’eventuale installazione della serratura a chiave;
• l’accessibilità per le operazioni di manutenzione.

L’installazione e il cablaggio devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme applicabili.
