Il Vimar V53124.B è un centralino estetico da incasso progettato per organizzare e proteggere gli apparecchi modulari destinati alla distribuzione elettrica.

La capacità complessiva di 24 moduli DIN, distribuiti su 2 file da 12 moduli, permette di realizzare quadri elettrici ordinati e funzionali per abitazioni, uffici, negozi, strutture ricettive e piccoli impianti del settore terziario.

Il centralino è completo di guide DIN conformi al profilo EN 60715 TH35, sulle quali possono essere installati interruttori magnetotermici, differenziali, magnetotermici differenziali, sezionatori, scaricatori di sovratensione, relè e altri apparecchi modulari compatibili.

Il portello chiuso di colore bianco copre completamente i dispositivi installati, permettendo al centralino di integrarsi in modo discreto negli ambienti interni. La porta è cieca e non trasparente.

Per completare l’installazione, il centralino deve essere abbinato a una scatola da incasso venduta separatamente:

• Vimar V53324, per pareti tradizionali in muratura;
• Vimar V53724, per cartongesso, pareti cave e pareti leggere.

Il prodotto presenta grado di protezione IP40, corpo in materiale plastico, marcatura CE e marchio IMQ.

Caratteristiche principali

• Centralino estetico da incasso
• Capacità complessiva di 24 moduli DIN
• Struttura organizzata su 2 file
• Capacità di 12 moduli per fila
• Guide DIN EN 60715 TH35 incluse
• Portello chiuso di colore bianco
• Porta cieca e non trasparente
• Grado di protezione IP40
• Corpo in materiale plastico
• Installazione a incasso
• Compatibile con muratura e cartongesso
• Scatola da incasso venduta separatamente
• Sistema di chiusura integrato
• Compatibile con serratura a chiave opzionale
• Marcatura CE
• Marchio IMQ

Applicazioni

Il centralino Vimar V53124.B è indicato per la realizzazione di quadri elettrici da incasso in:

• abitazioni;
• appartamenti;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• piccoli impianti del settore terziario;
• nuove costruzioni;
• interventi di ristrutturazione.

La capacità di 24 moduli permette di organizzare più circuiti elettrici all’interno di un unico involucro, mantenendo ordinati e protetti gli apparecchi modulari.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Serie	V53
Codice produttore	V53124.B
Tipologia	Centralino estetico da incasso
Categoria tecnica	Quadro di distribuzione
Tipo di montaggio	Incassato
Capacità complessiva	24 moduli DIN
Numero di file	2
Moduli per fila	12
Tipo di copertura	Porta
Esecuzione del portello	Chiuso
Porta trasparente	No
Colore del portello	Bianco
Materiale del corpo	Plastica
Guide DIN incluse	Sì
Profilo guida DIN	EN 60715 TH35
Numero guide DIN	2
Piastra di montaggio inclusa	No
Sistema di chiusura	Sì
Serratura a chiave	Accessorio opzionale V53597
Grado di protezione	IP40
Larghezza	345 mm
Altezza	445 mm
Profondità complessiva	108 mm
Profondità di incasso	75,5 mm
Profondità interna	107 mm
Esecuzione EMC	No
Scatola per muratura compatibile	Vimar V53324
Scatola per cartongesso compatibile	Vimar V53724
Potenza dissipabile dichiarata	40 W
Marcatura	CE
Certificazione	IMQ
EAN / GTIN	8007352510159
Dimensioni confezione	46,5 × 36,5 × 14 cm
Peso confezionato indicativo	1,9714 kg
Quantità minima ufficiale	1 pezzo
Condizione	Nuovo

Capacità di 24 moduli DIN

Il centralino dispone di 2 file, con una capacità complessiva di 24 moduli DIN, equivalenti a 12 moduli per ogni fila.

Può ospitare apparecchi modulari come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• contattori modulari;
• relè;
• trasformatori;
• alimentatori;
• temporizzatori;
• dispositivi di comando e segnalazione.

Il numero effettivo di apparecchi installabili dipende dall’ingombro modulare dei singoli componenti e dalla configurazione prevista dal progetto elettrico.

Portello bianco cieco

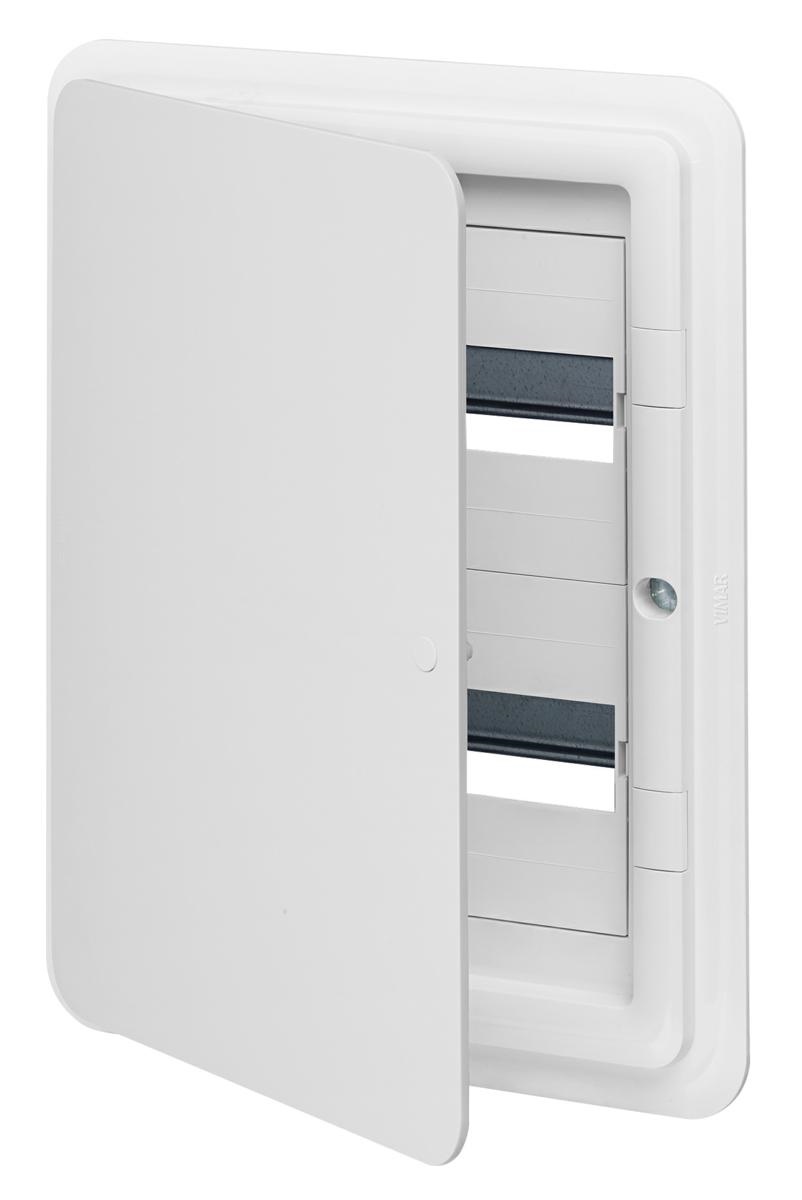

Il portello chiuso di colore bianco copre completamente gli apparecchi modulari installati, offrendo un risultato pulito e coordinato con gli ambienti interni.

A differenza del modello Vimar V53124, dotato di portello fumé trasparente, la versione V53124.B presenta una porta bianca cieca e non trasparente.

Scatole da incasso compatibili

Vimar V53324 per muratura

Scatola da incasso per centralino estetico da 24 moduli, progettata per pareti tradizionali in muratura.

Vimar V53724 per cartongesso

Scatola da incasso per centralino estetico da 24 moduli, progettata per cartongesso, pareti cave e pareti leggere.

La scatola deve essere scelta in funzione del tipo di parete ed è venduta separatamente.

Serratura e sistema di chiusura

Il centralino dispone di un sistema di chiusura del portello.

Quando è necessario limitare l’accesso al quadro mediante chiave, può essere completato con:

• Vimar V53597 – serratura a chiave per centralino estetico

La serratura a chiave è venduta separatamente.

Accessori compatibili

• Vimar V53597 – serratura a chiave
• Vimar V53598 – copriforo da 4 moduli DIN
• Vimar V53599 – copriforo a striscia
• Vimar V51921 – supporto da 1 modulo per guida DIN
• Vimar V51922 – supporto da 2 moduli per guida DIN
• Vimar V51923 – supporto da 3 moduli per guida DIN
• Vimar V53324 – scatola da incasso per muratura
• Vimar V53724 – scatola da incasso per cartongesso e pareti leggere

Gli accessori e la scatola da incasso sono venduti separatamente.

Contenuto della confezione

• Centralino estetico Vimar V53124.B
• Portello chiuso di colore bianco
• Guide DIN TH35
• Componenti strutturali previsti dal produttore

Non sono inclusi:

• scatola da incasso;
• interruttori modulari;
• morsettiere;
• serratura a chiave;
• coprifori aggiuntivi;
• apparecchi elettrici;
• cablaggi.

Indicazioni per l’installazione

Prima dell’acquisto e dell’installazione verificare:

• il numero di moduli richiesto dal quadro elettrico;
• la tipologia della parete;
• la corretta scelta della scatola da incasso;
• lo spazio necessario per il cablaggio;
• il numero e la disposizione degli apparecchi;
• il coordinamento tra le protezioni elettriche;
• la potenza dissipabile dall’involucro;
• la necessità di morsettiere e accessori;
• l’eventuale installazione della serratura a chiave;
• l’accessibilità per le successive operazioni di manutenzione.

L’installazione, il cablaggio e le verifiche devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
