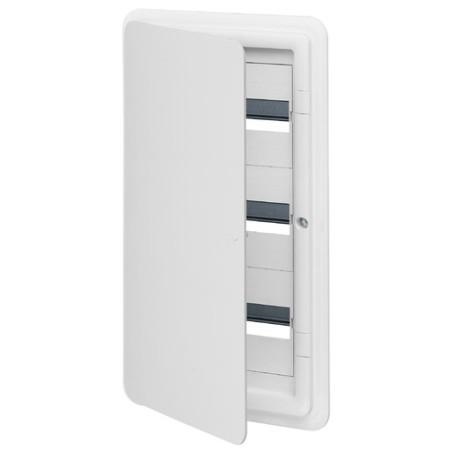

Il Vimar V53136.B è un centralino estetico da incasso progettato per organizzare e proteggere apparecchi modulari destinati alla distribuzione elettrica.

La capacità complessiva di 36 moduli DIN, suddivisi su 3 file, permette di realizzare quadri elettrici per abitazioni, uffici, negozi, strutture ricettive e impianti del settore terziario.

Il centralino è completo di guide DIN conformi al profilo EN 60715 TH35, sulle quali possono essere installati interruttori magnetotermici, differenziali, magnetotermici differenziali, sezionatori, scaricatori di sovratensione e altri dispositivi modulari compatibili.

Il portello chiuso di colore bianco copre completamente gli apparecchi installati e consente al centralino di integrarsi in modo discreto negli ambienti interni. La porta è cieca e non trasparente.

Per completare l’installazione, il centralino deve essere abbinato a una scatola da incasso venduta separatamente:

• Vimar V53336, per pareti tradizionali in muratura;
• Vimar V53736, per cartongesso, pareti cave e pareti leggere.

Il prodotto presenta grado di protezione IP40, struttura in materiale plastico, marcatura CE e marchio IMQ. Le dimensioni complessive ufficiali sono pari a 345 × 610 × 109 mm.

Caratteristiche principali

• Centralino estetico da incasso
• Capacità complessiva di 36 moduli DIN
• Struttura organizzata su 3 file
• Capacità equivalente a 12 moduli per fila
• Guide DIN EN 60715 TH35 incluse
• Portello chiuso di colore bianco
• Porta cieca e non trasparente
• Grado di protezione IP40
• Corpo in materiale plastico
• Installazione a incasso
• Compatibile con muratura e cartongesso
• Scatola da incasso venduta separatamente
• Predisposto per serratura a chiave
• Marcatura CE
• Marchio IMQ

Applicazioni

Il centralino Vimar V53136.B è indicato per la realizzazione di quadri elettrici da incasso in:

• abitazioni;
• appartamenti;
• ville;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• impianti del settore terziario;
• nuove costruzioni;
• interventi di ristrutturazione.

La capacità di 36 moduli consente di organizzare più circuiti elettrici all’interno di un unico involucro, mantenendo ordinati e protetti i dispositivi modulari.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Serie	V53
Codice produttore	V53136.B
Tipologia	Centralino estetico da incasso
Categoria tecnica	Quadro di distribuzione
Tipo di montaggio	Incassato
Capacità complessiva	36 moduli DIN
Numero di file	3
Moduli equivalenti per fila	12
Tipo di copertura	Porta
Esecuzione del portello	Chiuso
Porta trasparente	No
Colore	Bianco
Materiale del corpo	Plastica
Guide DIN incluse	Sì
Profilo guida DIN	EN 60715 TH35
Piastra di montaggio inclusa	No
Sistema di chiusura	Sì
Serratura a chiave	Accessorio opzionale V53597
Grado di protezione	IP40
Larghezza	345 mm
Altezza	610 mm
Profondità complessiva	109 mm
Profondità di incasso	75,5 mm
Profondità interna	108 mm
Esecuzione EMC	No
Scatola per muratura compatibile	Vimar V53336
Scatola per cartongesso compatibile	Vimar V53736
Marcatura	CE
Certificazione	IMQ
EAN / GTIN	8007352510173
Dimensioni confezione	63,5 × 37,5 × 14 cm
Peso confezionato indicativo	2,7658 kg
Quantità minima ufficiale	1 pezzo
Condizione	Nuovo

Le caratteristiche dimensionali, il numero di moduli e file, il grado IP, la profondità di incasso, il codice EAN e i dati di fornitura sono quelli pubblicati nel catalogo ufficiale Vimar.

Capacità di 36 moduli DIN

Il centralino dispone di 3 file, per una capacità complessiva di 36 moduli DIN. La configurazione equivale indicativamente a 12 moduli per ogni fila.

Può ospitare apparecchi modulari come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• contattori modulari;
• relè;
• trasformatori;
• alimentatori;
• temporizzatori;
• dispositivi di comando e segnalazione.

Il numero effettivo degli apparecchi installabili dipende dall’ingombro modulare dei singoli componenti e dalla configurazione prevista dal progetto elettrico.

Portello bianco

Il portello cieco di colore bianco copre completamente gli apparecchi installati, contribuendo a ottenere un risultato pulito e coordinato con gli ambienti interni.

A differenza del modello Vimar V53136, dotato di portello fumé trasparente, la versione V53136.B presenta una porta bianca non trasparente.

Scatole da incasso compatibili

Vimar V53336 per muratura

Scatola da incasso per centralino estetico da 36 moduli, progettata per pareti tradizionali in muratura.

Vimar V53736 per cartongesso

Scatola da incasso per centralino estetico da 36 moduli, progettata per cartongesso, pareti cave e pareti leggere.

La scatola deve essere scelta in funzione del tipo di parete ed è venduta separatamente. Entrambi i modelli sono indicati da Vimar come abbinamenti ufficiali per il centralino V53136.B.

Serratura e sistema di chiusura

Il centralino dispone di un sistema di chiusura del portello. Quando è necessario controllare l’accesso al quadro mediante una chiave, può essere completato con:

• Vimar V53597 – serratura a chiave per centralino estetico

La serratura a chiave è un accessorio separato.

Accessori compatibili

• Vimar V53597 – serratura a chiave
• Vimar V53598 – copriforo da 4 moduli DIN
• Vimar V53599 – copriforo a striscia
• Vimar V51921 – supporto da 1 modulo per guida DIN
• Vimar V51922 – supporto da 2 moduli per guida DIN
• Vimar V51923 – supporto da 3 moduli per guida DIN
• Vimar V53336 – scatola da incasso per muratura
• Vimar V53736 – scatola da incasso per cartongesso e pareti leggere

Gli accessori e la scatola da incasso sono venduti separatamente.

Contenuto della confezione

• Centralino estetico Vimar V53136.B
• Portello chiuso di colore bianco
• Guide DIN TH35
• Componenti strutturali previsti dal produttore

Non sono inclusi:

• scatola da incasso;
• interruttori modulari;
• morsettiere;
• serratura a chiave;
• coprifori aggiuntivi;
• apparecchi elettrici;
• cablaggi.

Indicazioni per l’installazione

Prima dell’acquisto e dell’installazione verificare:

• il numero di moduli richiesto dal quadro elettrico;
• la tipologia della parete;
• la corretta scelta della scatola da incasso;
• lo spazio necessario per il cablaggio;
• il numero e la disposizione degli apparecchi;
• il coordinamento tra le protezioni elettriche;
• la necessità di morsettiere e accessori;
• l’eventuale installazione della serratura a chiave;
• l’accessibilità per le successive operazioni di manutenzione.

L’installazione, il cablaggio e le verifiche devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
