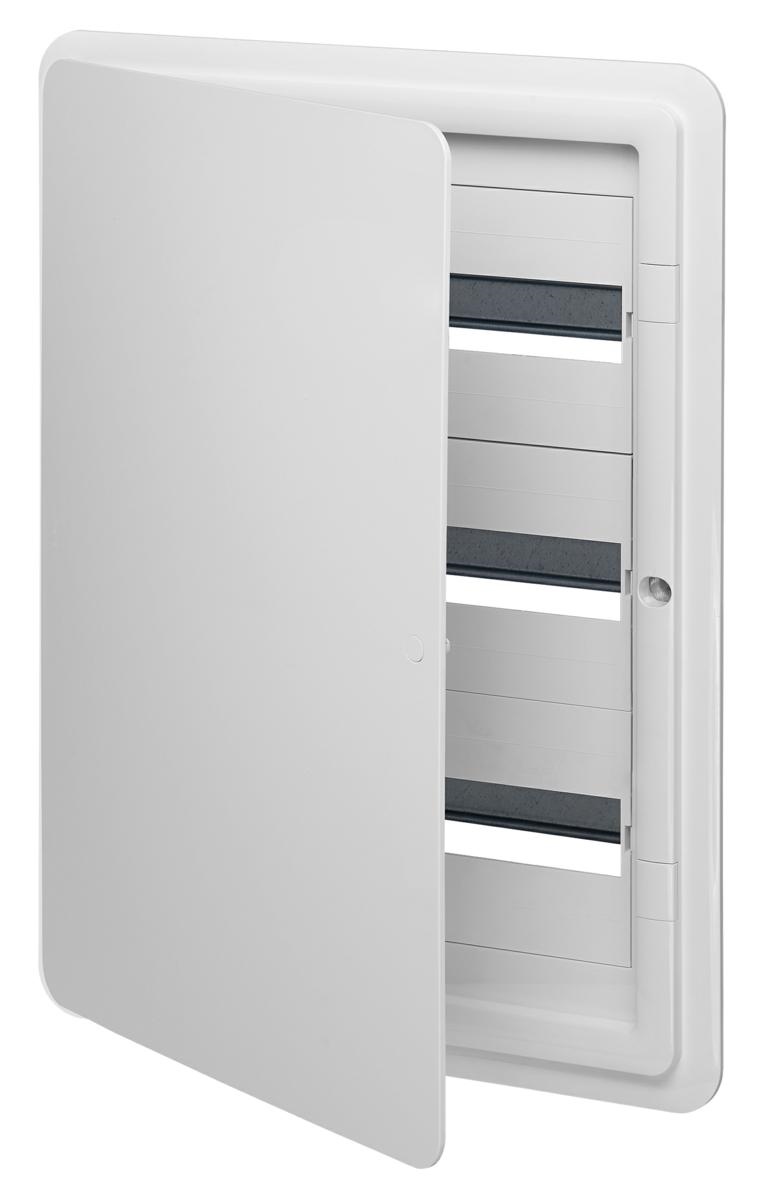

Centralino estetico Vimar V53154.B da incasso, con capacità di 54 moduli DIN distribuiti su 3 file. Completo di guide DIN TH35 e portello chiuso di colore bianco, presenta grado di protezione IP40 ed è compatibile con la scatola V53354 per muratura e con la scatola V53754 per cartongesso e pareti leggere.

Descrizione completa

Il Vimar V53154.B è un centralino estetico da incasso progettato per organizzare e proteggere apparecchi modulari destinati alla distribuzione elettrica.

La capacità complessiva di 54 moduli DIN, suddivisi su 3 file da 18 moduli, permette di realizzare quadri elettrici articolati per abitazioni, uffici, negozi e impianti del settore terziario.

Il centralino è completo di guide DIN conformi al profilo EN 60715 TH35, sulle quali possono essere installati interruttori magnetotermici, differenziali, scaricatori di sovratensione, sezionatori, contattori e altri dispositivi modulari compatibili.

Il portello chiuso di colore bianco nasconde gli apparecchi installati e consente al centralino di integrarsi in modo discreto negli ambienti interni. La porta non è trasparente.

Per completare l’installazione, il centralino deve essere abbinato a una scatola da incasso venduta separatamente:

• Vimar V53354, per pareti tradizionali in muratura;
• Vimar V53754, per cartongesso, pareti cave e pareti leggere.

Il sistema completo presenta grado di protezione IP40, marcatura CE e certificazione IMQ. Il centralino è realizzato in materiale plastico isolante ed è destinato esclusivamente all’installazione a incasso in ambienti interni.

Caratteristiche principali

• Centralino estetico da incasso
• Capacità complessiva di 54 moduli DIN
• Struttura organizzata su 3 file
• Capacità di 18 moduli per fila
• Guide DIN EN 60715 TH35 incluse
• Portello chiuso di colore bianco
• Porta non trasparente
• Grado di protezione IP40
• Corpo in materiale plastico isolante
• Installazione a incasso
• Compatibile con pareti in muratura e cartongesso
• Scatola da incasso da acquistare separatamente
• Compatibile con serratura a chiave opzionale
• Marcatura CE
• Marchio IMQ

Applicazioni

Il centralino Vimar V53154.B è indicato per quadri elettrici da incasso installati in:

• abitazioni;
• appartamenti;
• ville;
• condomini;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• impianti del settore terziario;
• ristrutturazioni;
• nuove costruzioni.

La capacità di 54 moduli permette di separare e organizzare numerosi circuiti elettrici, mantenendo gli apparecchi protetti e ordinati all’interno di un unico involucro.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Serie	V53
Codice produttore	V53154.B
Tipologia	Centralino estetico da incasso
Categoria tecnica	Quadro di distribuzione
Capacità complessiva	54 moduli DIN
Numero di file	3
Moduli per fila	18
Tipo di installazione	Incasso
Tipo di copertura	Porta
Esecuzione della porta	Chiusa
Porta trasparente	No
Colore del portello	Bianco
Materiale del corpo	Plastica
Guide DIN incluse	Sì
Profilo guide DIN	EN 60715 TH35
Numero guide DIN	3
Piastra di montaggio inclusa	No
Grado di protezione	IP40
Larghezza	455 mm
Altezza	610 mm
Profondità complessiva	111,9 mm
Profondità di incasso	75,5 mm
Profondità interna	110,9 mm
Scatola per muratura compatibile	Vimar V53354
Scatola per cartongesso compatibile	Vimar V53754
Potenza dissipabile del sistema completo	63 W
Tensione nominale del sistema certificato	400 V
Marcatura	CE
Certificazione	IMQ
EAN / GTIN	8007352510197
Peso confezionato indicativo	3,584 kg
Quantità minima ufficiale	1 pezzo
Condizione	Nuovo

Le dimensioni, la capacità, il grado IP, il materiale, il codice EAN e i dati di fornitura derivano dal catalogo ufficiale Vimar. La potenza dissipabile di 63 W riguarda il sistema assemblato con la relativa scatola da incasso, non il solo frontale del centralino.

Capacità di 54 moduli DIN

Il centralino dispone di 3 file da 18 moduli ciascuna e può contenere apparecchi modulari come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• contattori modulari;
• relè;
• trasformatori;
• alimentatori;
• temporizzatori;
• dispositivi di controllo e segnalazione.

Il numero effettivo di dispositivi installabili dipende dall’ingombro modulare di ogni componente e dalla configurazione prevista dal progetto elettrico.

Scatole da incasso compatibili

Vimar V53354 per muratura

Scatola da incasso azzurra per centralino da 54 moduli, destinata alle pareti tradizionali in muratura. Presenta dimensioni di 426 × 588 × 100 mm e resistenza al filo incandescente GW 650 °C.

Vimar V53754 per cartongesso

Scatola da incasso azzurra per centralino da 54 moduli, destinata a cartongesso, pareti cave e pareti leggere. Presenta dimensioni di 426 × 588 × 100 mm e resistenza al filo incandescente GW 850 °C.

La scatola deve essere scelta in funzione del tipo di parete e acquistata separatamente.

Portello bianco

Il portello chiuso di colore bianco copre completamente i dispositivi modulari installati, contribuendo a ottenere un risultato ordinato e coordinato con gli ambienti interni.

A differenza della versione V53154 con portello fumé trasparente, il modello V53154.B utilizza una porta bianca non trasparente.

Serratura

Il centralino dispone di un sistema di chiusura del portello. Quando è necessaria una chiusura controllata mediante chiave, può essere completato con la serratura opzionale:

• Vimar V53597 – serratura a chiave per centralino estetico

La serratura a chiave è venduta separatamente.

Accessori compatibili

• Vimar V53597 – serratura a chiave
• Vimar V53598 – copriforo da 4 moduli DIN
• Vimar V53599 – copriforo a striscia
• Vimar V51921 – supporto da 1 modulo per guida DIN
• Vimar V51922 – supporto da 2 moduli per guida DIN
• Vimar V51923 – supporto da 3 moduli per guida DIN
• Vimar V53354 – scatola da incasso per muratura
• Vimar V53754 – scatola da incasso per cartongesso e pareti leggere
