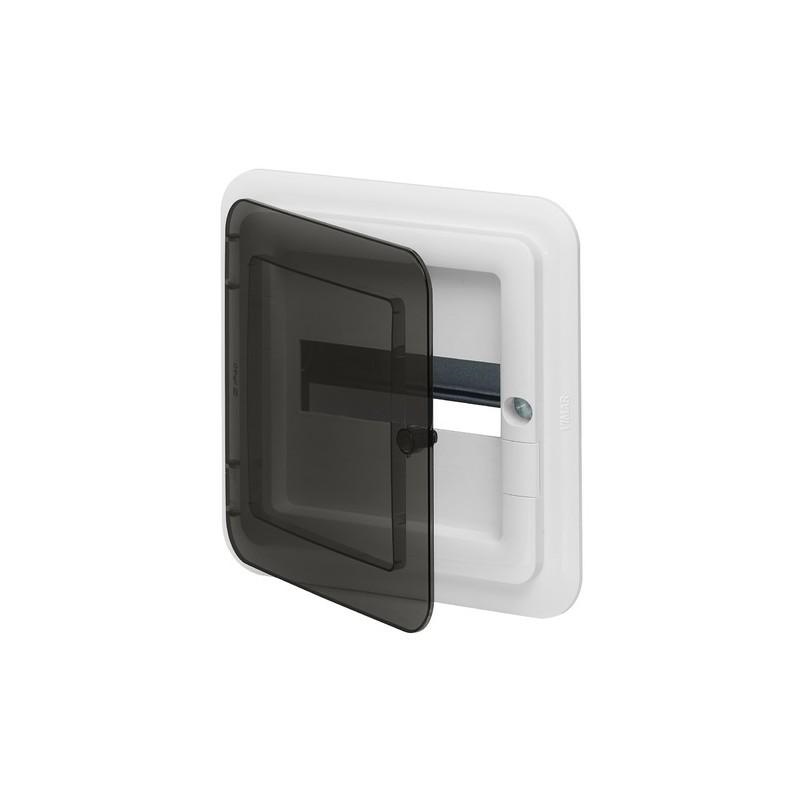

Il Vimar V53108 è un centralino estetico da incasso progettato per contenere e proteggere apparecchi modulari destinati alla distribuzione, al comando e alla protezione dei circuiti elettrici.

La capacità complessiva di 8 moduli DIN, disposti su una sola fila, consente di realizzare quadri elettrici compatti per abitazioni, uffici, negozi, camere d’albergo e piccoli impianti del settore terziario.

Il centralino è completo di guida DIN conforme al profilo EN 60715 TH35, sulla quale possono essere installati interruttori magnetotermici, differenziali, magnetotermici differenziali, sezionatori, scaricatori di sovratensione e altri dispositivi modulari compatibili.

Il portello fumé trasparente protegge gli apparecchi installati e consente di controllarne visivamente la posizione senza aprire il quadro.

Per completare l’installazione è necessario abbinare una scatola da incasso, venduta separatamente:

• Vimar V53308, per pareti tradizionali in muratura;
• Vimar V53708, per cartongesso, pareti cave e pareti leggere.

Il prodotto presenta grado di protezione IP40, corpo in materiale plastico, marcatura CE e certificazione IMQ.

Caratteristiche principali

• Centralino estetico da incasso
• Capacità di 8 moduli DIN
• Struttura organizzata su una fila
• Guida DIN EN 60715 TH35 inclusa
• Portello fumé trasparente
• Controllo visivo degli apparecchi senza aprire il quadro
• Grado di protezione IP40
• Corpo in materiale plastico
• Installazione a incasso
• Compatibile con muratura e cartongesso
• Scatola da incasso venduta separatamente
• Sistema di chiusura del portello
• Predisposto per serratura a chiave opzionale
• Marcatura CE
• Marchio IMQ

Applicazioni

Il centralino Vimar V53108 è indicato per la realizzazione di piccoli quadri elettrici da incasso in:

• abitazioni e appartamenti;
• uffici;
• negozi;
• camere d’albergo;
• garage e locali accessori;
• locali commerciali;
• impianti elettrici civili;
• piccoli impianti del settore terziario;
• nuove costruzioni;
• interventi di ristrutturazione.

La capacità di 8 moduli lo rende adatto a quadri secondari, linee dedicate e impianti con un numero contenuto di dispositivi modulari.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Serie	V53
Codice produttore	V53108
Tipologia	Centralino estetico da incasso
Categoria tecnica	Quadro di distribuzione piccolo
Tipo di montaggio	Incassato
Capacità complessiva	8 moduli DIN
Numero di file	1
Moduli per fila	8
Tipo di copertura	Porta
Esecuzione del portello	Chiuso
Porta trasparente	Sì
Colore del portello	Fumé
Colore tecnico ETIM	Grigio
Materiale del corpo	Plastica
Guida DIN inclusa	Sì
Profilo guida DIN	EN 60715 TH35
Piastra di montaggio inclusa	No
Sistema di chiusura	Sì
Serratura a chiave	Accessorio opzionale V53597
Grado di protezione	IP40
Larghezza	256,9 mm
Altezza	259,9 mm
Profondità complessiva	105,5 mm
Profondità di incasso	75,7 mm
Profondità interna	104,5 mm
Possibilità di ampliamento	No
Esecuzione EMC	No
Scatola per muratura compatibile	Vimar V53308
Scatola per cartongesso compatibile	Vimar V53708
Potenza dissipabile sistema completo	18 W
Marcatura	CE
Certificazione	IMQ
EAN / GTIN	8007352492196
Dimensioni confezione	29 × 28 × 14 cm
Peso confezionato indicativo	861,1 g
Quantità minima ufficiale	1 pezzo
Condizione	Nuovo

Le caratteristiche dimensionali, il numero di moduli, il portello trasparente, il grado IP, il codice EAN e i dati della confezione sono quelli dichiarati da Vimar. La potenza dissipabile di 18 W riguarda il sistema completo assemblato con la scatola da incasso compatibile.

Capacità di 8 moduli DIN

Il centralino dispone di una fila con 8 spazi modulari e può ospitare dispositivi come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• relè modulari;
• contattori;
• trasformatori modulari;
• alimentatori;
• dispositivi di comando e segnalazione.

Il numero effettivo di apparecchi installabili dipende dall’ingombro modulare di ogni componente e dalla configurazione prevista dal progetto elettrico.

Portello fumé trasparente

Il portello fumé protegge gli apparecchi modulari e permette di verificarne visivamente lo stato e la posizione senza aprire il centralino.

Questa caratteristica distingue il modello V53108 dalla versione V53108.B, dotata invece di portello bianco cieco e non trasparente.

Scatole da incasso compatibili

Vimar V53308 per muratura

Scatola da incasso per centralino estetico da 8 moduli, progettata per pareti tradizionali in muratura. Presenta dimensioni di 228 × 238 × 80 mm e resistenza al filo incandescente GW 650 °C.

Vimar V53708 per cartongesso

Scatola da incasso per centralino estetico da 8 moduli, progettata per cartongesso, pareti cave e pareti leggere. Presenta dimensioni di 228 × 238 × 80 mm e resistenza al filo incandescente GW 850 °C.

La scatola deve essere scelta in funzione del tipo di parete ed è venduta separatamente.

Serratura e sistema di chiusura

Il centralino dispone di un sistema di chiusura del portello.

Quando è necessario limitare l’accesso al quadro mediante chiave, può essere completato con:

• Vimar V53597 – serratura con chiave per centralino estetico

La serratura a chiave è venduta separatamente.

Accessori compatibili

• Vimar V53597 – serratura con chiave
• Vimar V53598 – copriforo da 4 moduli DIN
• Vimar V53599 – copriforo a striscia
• Vimar V51921 – supporto da 1 modulo per guida DIN
• Vimar V51922 – supporto da 2 moduli per guida DIN
• Vimar V51923 – supporto da 3 moduli per guida DIN
• Vimar V53308 – scatola da incasso per muratura
• Vimar V53708 – scatola da incasso per cartongesso e pareti leggere

Gli accessori e la scatola da incasso sono venduti separatamente.

Contenuto della confezione

• Centralino estetico Vimar V53108
• Portello fumé trasparente
• Guida DIN TH35
• Componenti strutturali previsti dal produttore

Non sono inclusi:

• scatola da incasso;
• interruttori o altri apparecchi modulari;
• morsettiere;
• serratura a chiave;
• coprifori aggiuntivi;
• cablaggi.

Indicazioni per l’installazione

Prima dell’acquisto e dell’installazione verificare:

• il numero di moduli richiesto;
• la tipologia della parete;
• la corretta scelta della scatola da incasso;
• lo spazio necessario per il cablaggio;
• la disposizione degli apparecchi modulari;
• il coordinamento tra le protezioni elettriche;
• la potenza dissipabile dall’involucro completo;
• la necessità di morsettiere e accessori;
• l’eventuale installazione della serratura a chiave;
• l’accessibilità per le operazioni di manutenzione.

L’installazione e il cablaggio devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
