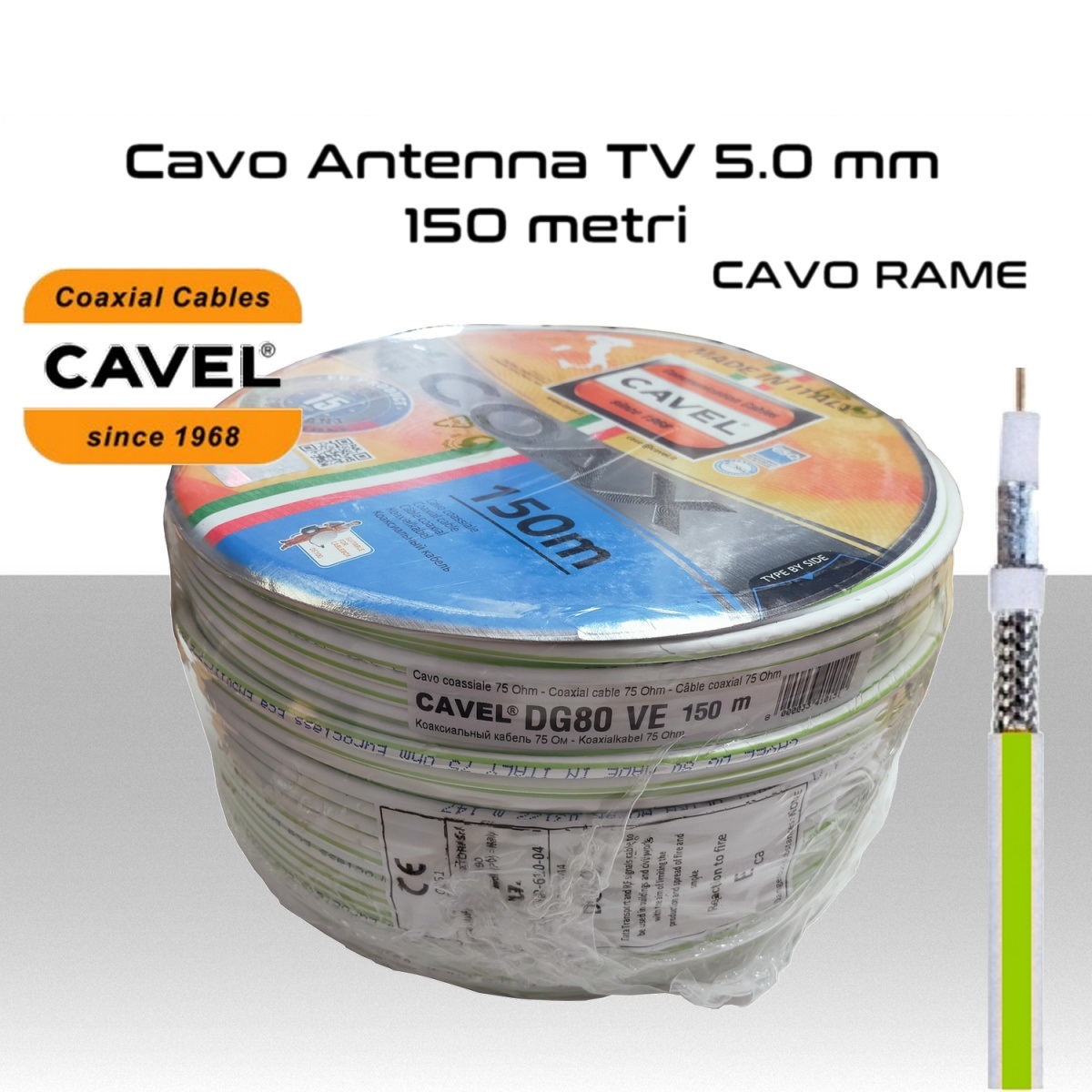

Cavo antenna TV 5 mm bobina 150 metri Rame e PVC Cavel DG80 verde Classe A

• Classe CPR sec. UE 305/2011 (DoP) Eca
• a Norma EN 50117-2-4 EN50117-9-2 CEI-UNEL 36762
• Reazione al fuoco EN50575
PARAMETRI COSTRUTTIVI
• Conduttore interno Ø mm 0,80
• materiale rame rosso Cu
• Dielettrico Ø mm 3,50
• materiale PEG
• Nastro materiale APA
• Treccia materiale CuSn
• Copertura ottica treccia 65%
• Diametro sopra Treccia Ø mm 4,00
• Guaina esterna Ø mm 5
• materiale PVC
PARAMETRI MECCANICI
• Peso del rame kg/km 11,1
• Peso del cavo kg/km 25,7
• Min raggio di curvatura x 1/n mm 25/50
• Massima forza di trazione N 90
PARAMETRI ELETTRICI
• Impedenza Ohm 75±3@200 MHz
• Capacità (@1kHz) pF/m 52 ± 2
• Velocità di propagazione % 85
Attenuazioni (a 20°C)
a 5 MHz dB/100m 2,1
a 10 MHz dB/100m 3,0
a 30 MHz dB/100m 4,4
a 50 MHz dB/100m 5,7
a 200 MHz dB/100m 11,0
a 300 MHz dB/100m 13,5
a 470 MHz dB/100m 16,8
a 862 MHz dB/100m 23,0
a 1000 MHz dB/100m 24,9
a 1750 MHz dB/100m 33,5
a 2150 MHz dB/100m 37,4
a 2400 MHz dB/100m 39,6
a 3000 MHz dB/100m 44,8
Perdite di riflessione strutturali (SRL)
• a 5 - 470 MHz dB >30
• a 470 - 1000 MHz dB>28
• a 1000 - 2000 MHz dB>26
• a 2000 - 3000 MHz dB>22
Impedenza di trasferimento
• 5 - 30 MHz mOhm/m Attenuazione
di schermatura (SA) Classe A
• a 30 - 1000 MHz dB>90
• a 1000 - 2000 MHz dB>75
• a 2000 - 3000 MHz dB>65
• Resistenza conduttore int/est (cc) Ohm/km 35,0 / 18,6
• Resistenza di loop Ohm/km 53,6
• Tensione di isolamento guaina (spark test) kV2,5
• Corrente massima (Ieff) A4
