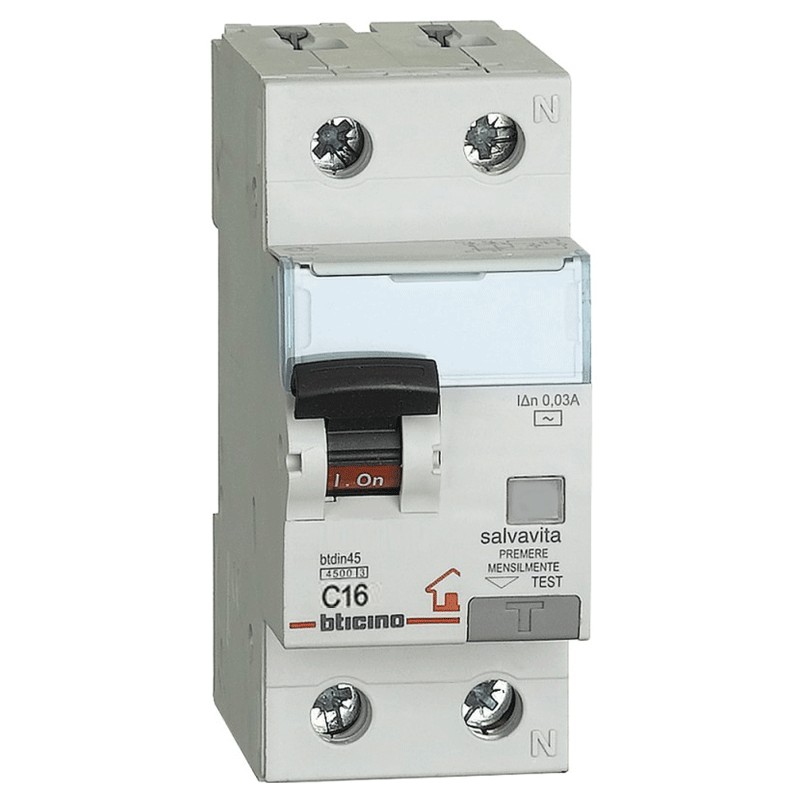

Il BTicino GC8813F16 è un interruttore magnetotermico differenziale, tecnicamente classificato come RCBO, progettato per la protezione dei circuiti elettrici monofase.

In un unico apparecchio combina:

• la protezione termica contro i sovraccarichi;
• la protezione magnetica contro i cortocircuiti;
• la protezione differenziale contro le dispersioni di corrente verso terra.

La configurazione 1P+N permette di comandare contemporaneamente fase e neutro. La corrente nominale è pari a 16 A, mentre la caratteristica magnetotermica è in curva C, comunemente utilizzata per circuiti con moderate correnti di spunto.

La protezione differenziale presenta una sensibilità nominale di 30 mA ed è di tipo F. Rispetto ai dispositivi di tipo AC, i differenziali tipo F sono progettati per rilevare anche correnti differenziali pulsanti e componenti ad alta frequenza, offrendo inoltre una maggiore immunità agli scatti intempestivi in presenza di disturbi elettrici.

Il potere d’interruzione nominale è di 4,5 kA. Il dispositivo funziona a 230 V AC, occupa 2 moduli DIN e presenta una larghezza complessiva di 35,6 mm.

Il modello appartiene alla gamma BTDIN-RS ed è conforme alla norma CEI EN 61009-1.

Funzioni di protezione

• Protezione termica contro i sovraccarichi
• Protezione magnetica contro i cortocircuiti
• Protezione differenziale contro le dispersioni verso terra
• Comando della fase e del neutro
• Protezione magnetotermica e differenziale in un solo dispositivo
• Rilevamento differenziale tipo F
• Sezionamento del circuito monofase

Caratteristiche principali

• Marca BTicino
• Gamma BTDIN-RS
• Configurazione 1P+N
• Corrente nominale di 16 A
• Curva d’intervento C
• Sensibilità differenziale di 30 mA
• Differenziale tipo F
• Potere d’interruzione di 4,5 kA
• Tensione nominale di 230 V AC
• Ingombro di 2 moduli DIN
• Larghezza di 35,6 mm
• Installazione su guida DIN
• Grado di protezione IP20
• Conforme alla norma CEI EN 61009-1
• Certificazione IMQ

Le caratteristiche elettriche e dimensionali sono quelle pubblicate da BTicino per il codice GC8813F16.

Applicazioni

Il BTicino GC8813F16 può essere impiegato per la protezione di circuiti monofase da 16 A correttamente dimensionati, all’interno di:

• impianti elettrici residenziali;
• impianti commerciali;
• impianti del settore terziario;
• centralini domestici;
• quadri elettrici modulari;
• circuiti prese;
• linee dedicate;
• circuiti che alimentano apparecchiature elettroniche;
• linee con carichi dotati di elettronica di controllo;
• circuiti per i quali il progetto richiede un differenziale tipo F.

La scelta del dispositivo deve essere coordinata con la sezione e la portata dei conduttori, la corrente assorbita dal carico, la corrente di cortocircuito presunta e le caratteristiche dell’impianto.
