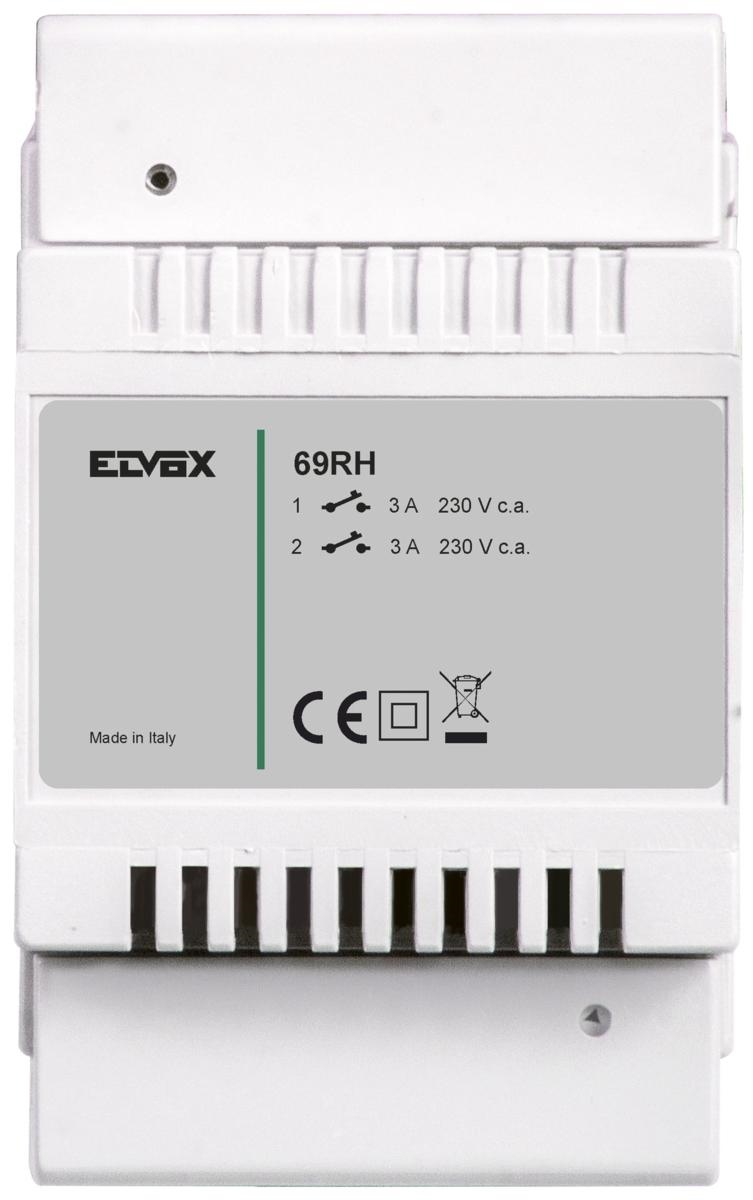

Il Vimar 69RH è un dispositivo modulare progettato per ampliare le funzioni degli impianti videocitofonici Vimar Elvox con tecnologia Due Fili Plus.

Integra due relè indipendenti con contatti normalmente aperti, utilizzabili per comandare due servizi ausiliari separati, come illuminazione scale, segnalazioni, serrature o altri circuiti compatibili con le caratteristiche elettriche dei contatti.

Ciascun relè supporta un carico massimo di 3 A a 230 V AC. In modalità relè, il tempo di attivazione di ogni uscita può essere regolato indipendentemente da 1 a 30 secondi tramite i due trimmer presenti sul dispositivo.

Il 69RH può funzionare in due modalità:

• modalità relè, per comandare due servizi ausiliari temporizzati;
• modalità ripetitore, per ripetere le chiamate provenienti da targa esterna o da comunicazioni intercomunicanti mediante una suoneria esterna compatibile.

In un singolo impianto Due Fili Plus possono essere installati fino a 8 dispositivi Vimar 69RH, rendendo disponibili fino a 16 funzioni ausiliarie complessive.

Il dispositivo viene alimentato direttamente dal BUS Due Fili Plus, con tensione nominale di 28 V DC, e si installa su guida DIN EN 60715 TH35. Occupa quattro moduli da 17,5 mm.

Modalità di funzionamento

Modalità relè

In modalità relè, le due uscite possono essere utilizzate per attivare due funzioni ausiliarie indipendenti dai citofoni o videocitofoni collegati all’impianto Due Fili Plus.

I contatti sono normalmente aperti e possono essere temporizzati separatamente da 1 a 30 secondi mediante i trimmer:

• Tempo attuatore 1;
• Tempo attuatore 2.

Per il funzionamento base come relè per servizi ausiliari non è richiesta una programmazione complessa. A ciascun dispositivo deve essere assegnato un identificativo mediante i ponticelli ID0, ID1 e ID2.

Modalità ripetitore di chiamata

In modalità ripetitore, il dispositivo può comandare una suoneria esterna per ripetere le chiamate provenienti:

• dalla targa videocitofonica;
• da una chiamata intercomunicante;
• da uno o più gruppi di citofoni o videocitofoni.

Il dispositivo può memorizzare fino a quattro gruppi di chiamata. La programmazione avviene mediante il pulsante S1, il LED L1 e i ponticelli di configurazione presenti sul circuito.

La modalità ripetitore richiede una corretta programmazione e il collegamento di una suoneria o di un dispositivo di segnalazione compatibile.

Caratteristiche principali

• Compatibile con impianti Vimar Elvox Due Fili Plus
• Due relè indipendenti
• Contatti normalmente aperti
• Portata massima di 3 A a 230 V AC per contatto
• Temporizzazione indipendente da 1 a 30 secondi
• Modalità relè per servizi ausiliari
• Modalità ripetitore di chiamata programmabile
• Possibilità di gestire due servizi separati
• Fino a 8 dispositivi nello stesso impianto
• Fino a 16 funzioni ausiliarie complessive
• Alimentazione direttamente dal BUS
• Installazione su guida DIN TH35
• Ingombro di 4 moduli
• Grado di protezione IP30
• Classe di isolamento II
• Marcatura CE

Applicazioni consigliate

Il Vimar 69RH può essere utilizzato per comandare o gestire:

• illuminazione delle scale;
• luci esterne o di cortesia;
• segnalazioni acustiche;
• ripetitori di chiamata;
• serrature e apriporta compatibili;
• cancelli o automazioni tramite interfaccia adeguata;
• servizi ausiliari videocitofonici;
• dispositivi di segnalazione aggiuntivi;
• chiamate provenienti da targhe esterne;
• chiamate intercomunicanti.

Per carichi con elevate correnti di spunto o caratteristiche induttive deve essere verificata l’idoneità del contatto ed eventualmente utilizzato un contattore o un relè di potenza adeguato.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Linea	Elvox Videocitofonia
Sistema	Due Fili Plus
Codice produttore	69RH
Tipologia	Dispositivo programmabile con due relè
Numero di relè	2
Tipo di contatti	Normalmente aperti, NO
Indipendenza delle uscite	Sì
Portata massima primo contatto	3 A a 230 V AC
Portata massima secondo contatto	3 A a 230 V AC
Temporizzazione relè	Regolabile da 1 a 30 secondi
Regolazione temporizzazione	Due trimmer indipendenti
Modalità di funzionamento	Relè e ripetitore di chiamata
Servizi ausiliari gestibili	2 per dispositivo
Numero massimo di dispositivi nello stesso impianto	8
Funzioni ausiliarie massime complessive	16
Gruppi memorizzabili in modalità ripetitore	Fino a 4
Tensione nominale BUS	28 V DC
Corrente massima assorbita dal BUS	80 mA
Potenza dissipata	3 W
Frequenza dichiarata	50/60 Hz
Temperatura di funzionamento	Da -5 °C a +35 °C
Collegamenti BUS	Morsetti 1, 2, B1 e B2
Collegamento primo relè	Morsetti 1A e 1B
Collegamento secondo relè	Morsetti 2A e 2B
Configurazione	Ponticelli ID0, ID1 e ID2
Programmazione ripetitore	Pulsante S1 e LED L1
Terminazione BUS	Ponticelli A, B e C
Installazione	Guida DIN EN 60715 TH35
Numero moduli DIN	4
Larghezza modulare	70 mm
Dimensioni apparecchio	70 × 92 × 50 mm
Grado di protezione	IP30
Classe di isolamento	Classe II
Colore	Grigio
Marcatura	CE
Codice EAN / GTIN	8013406192011
Dimensioni imballo	11,5 × 8,5 × 10,2 cm
Peso confezionato indicativo	177,4 g
Quantità minima	1 pezzo
Condizione	Nuovo

Le specifiche relative ad alimentazione BUS, assorbimento, temporizzazione, contatti, dimensioni, temperatura operativa e grado IP derivano dal manuale ufficiale Vimar. I dati relativi a EAN, confezione e peso sono riportati nella scheda commerciale ufficiale del prodotto.

Descrizione dei morsetti e dei comandi

Sigla	Funzione
1, 2, B1, B2	Collegamento alla linea BUS Due Fili Plus
1A, 1B	Primo contatto normalmente aperto
2A, 2B	Secondo contatto normalmente aperto
Tempo attuatore 1	Regolazione del tempo del primo relè
Tempo attuatore 2	Regolazione del tempo del secondo relè
ID0, ID1, ID2	Identificazione del dispositivo o dei gruppi
S1	Programmazione e cancellazione dei gruppi
L1	Segnalazione della modalità e della programmazione
A, B, C	Configurazione della terminazione del BU
