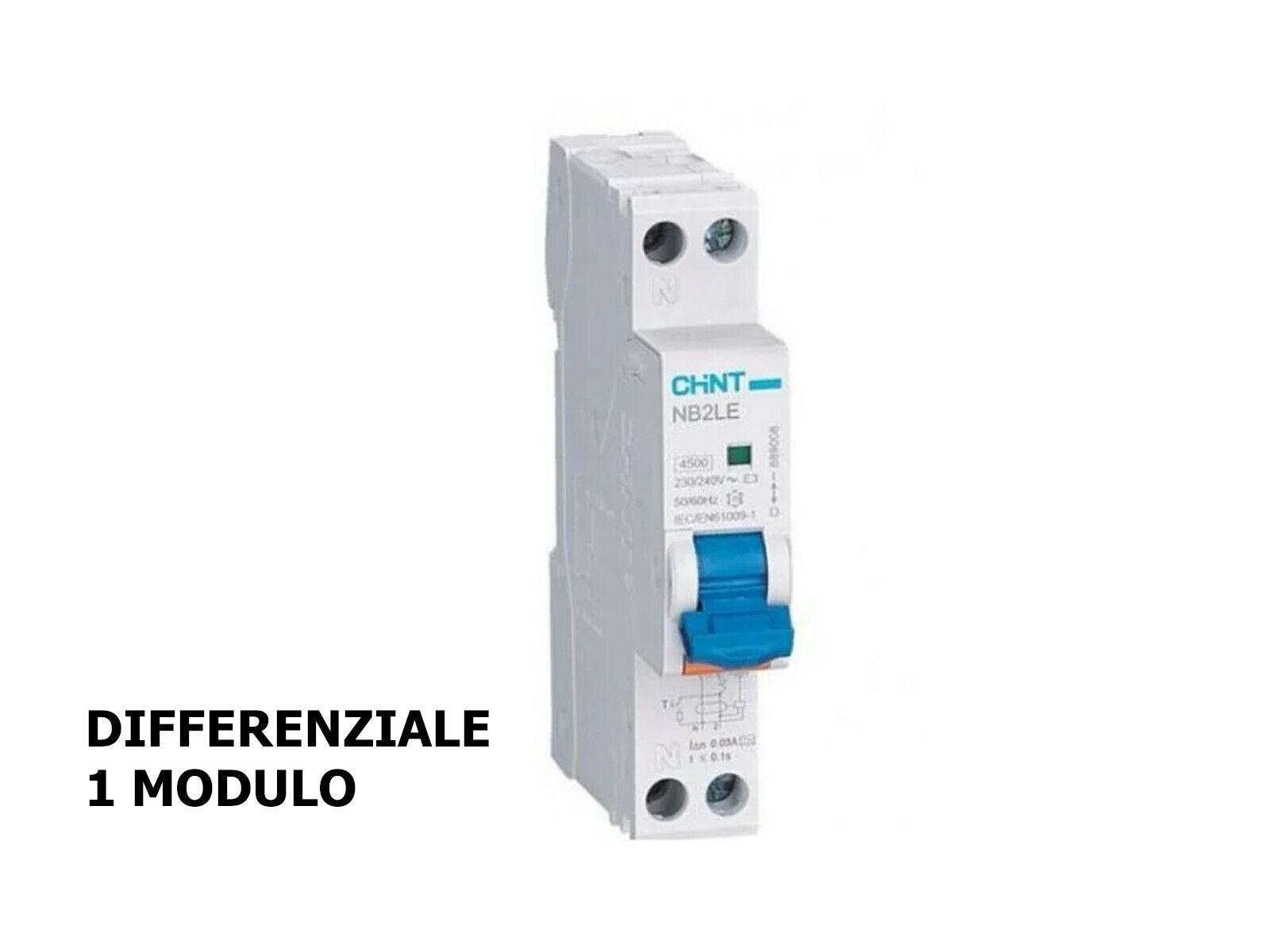

L’interruttore magnetotermico differenziale CHINT NB2LE, codice produttore 689003, è un dispositivo modulare progettato per la protezione dei circuiti elettrici monofase.

In un unico apparecchio combina la protezione magnetotermica contro sovraccarichi e cortocircuiti con la protezione differenziale contro le dispersioni di corrente verso terra.

La configurazione 1P+N, la corrente nominale di 20 A e la caratteristica d’intervento curva C rendono il dispositivo adatto alla protezione di linee correttamente dimensionate caratterizzate da correnti di spunto moderate.

La funzione differenziale presenta una sensibilità nominale di 30 mA e una caratteristica di tipo AC, destinata al rilevamento delle correnti differenziali alternate sinusoidali.

Grazie alla larghezza di soli 18 mm, corrispondente a un modulo DIN, permette di ottimizzare lo spazio disponibile all’interno di centralini e quadri elettrici modulari.

Il potere d’interruzione nominale e di servizio è pari a 6 kA. L’interruttore funziona con tensione nominale di 230 V AC e frequenza di 50/60 Hz ed è conforme alla norma IEC/EN 61009-1.

Funzioni di protezione

• Protezione termica contro i sovraccarichi
• Protezione magnetica contro i cortocircuiti
• Protezione differenziale contro le dispersioni verso terra
• Comando del circuito monofase 1P+N
• Protezione magnetotermica e differenziale in un unico dispositivo

Caratteristiche principali

• Serie CHINT NB2LE
• Configurazione 1P+N
• Corrente nominale di 20 A
• Curva d’intervento C
• Sensibilità differenziale di 30 mA
• Caratteristica differenziale tipo AC
• Potere d’interruzione di 6 kA
• Tensione nominale di 230 V AC
• Frequenza nominale di 50/60 Hz
• Ingombro di un modulo DIN
• Larghezza di 18 mm
• Installazione su guida DIN
• Grado di protezione IP20
• Conforme alla norma IEC/EN 61009-1

Applicazioni

Il CHINT NB2LE C20 può essere impiegato per proteggere circuiti monofase compatibili con una corrente nominale di 20 A, all’interno di:

• impianti elettrici residenziali;
• impianti commerciali;
• impianti del settore terziario;
• quadri elettrici modulari;
• centralini di distribuzione;
• linee dedicate ad apparecchiature monofase;
• circuiti di servizio correttamente dimensionati.

L’idoneità del dispositivo deve essere valutata in funzione della corrente assorbita, della sezione e della portata dei conduttori, della corrente di cortocircuito presunta, del sistema di distribuzione e della tipologia dei carichi collegati.

Scheda tecnica

Caratteristica	Specifica
Marca	CHINT
Serie	NB2LE
Codice produttore	689003
Tipologia	Interruttore magnetotermico differenziale elettronico
Denominazione tecnica	RCBO
Numero di poli	1P+N
Corrente nominale In	20 A
Curva di intervento	C
Corrente differenziale nominale IΔn	30 mA
Caratteristica differenziale	Tipo AC
Tensione nominale Vn	230 V AC
Frequenza nominale	50/60 Hz
Tensione di isolamento Ui	500 V AC
Tensione nominale di tenuta all’impulso Uimp	4 kV
Potere d’interruzione nominale Icn	6 kA
Potere d’interruzione di servizio Ics	6 kA
Potenza dissipata	2 W
Numero moduli DIN	1
Larghezza	18 mm
Altezza	95 mm
Profondità	77 mm
Dimensioni complessive	95 × 18 × 77 mm
Grado di protezione	IP20
Installazione	Su guida DIN
Norma di riferimento	IEC/EN 61009-1
Codice EAN / GTIN	6925808357429
Codice ETIM	EC000905
Pezzi per confezione	1
Pezzi per collo	90

Significato delle caratteristiche

Corrente nominale di 20 A

La corrente nominale indica il valore per il quale il dispositivo è dimensionato. La scelta dell’interruttore deve tenere conto della corrente d’impiego del circuito e della portata dei conduttori.

Curva di intervento C

La curva C è destinata generalmente a circuiti con correnti di spunto moderate. La compatibilità deve essere verificata considerando le caratteristiche dei carichi collegati.

Sensibilità differenziale di 30 mA

La protezione differenziale interviene quando rileva una dispersione verso terra superiore alla soglia prevista dal dispositivo.

La protezione da 30 mA costituisce una misura aggiuntiva di sicurezza e non sostituisce il corretto dimensionamento dell’impianto, dei conduttori e dell’impianto di terra.

Caratteristica differenziale tipo AC

Il differenziale tipo AC rileva correnti differenziali alternate sinusoidali. Prima dell’installazione è necessario verificare che questa caratteristica sia compatibile con le apparecchiature alimentate dal circuito.

Potere d’interruzione di 6 kA

Il potere d’interruzione rappresenta la corrente di cortocircuito che il dispositivo può interrompere nelle condizioni stabilite dal produttore.

Ingombro di un modulo DIN

La larghezza di 18 mm consente di integrare la protezione magnetotermica e differenziale occupando un solo modulo nel quadro elettrico.

Contenuto della confezione

• Interruttore magnetotermico differenziale CHINT NB2LE
• Configurazione 1P+N
• Unità singola da un modulo DIN

Indicazioni per l’installazione

Il dispositivo deve essere installato su guida DIN, all’interno di un quadro o centralino elettrico adeguato.

Prima dell’installazione è necessario verificare:

• tensione e frequenza dell’impianto;
• corrente assorbita dal circuito;
• sezione e portata dei conduttori;
• corrente di cortocircuito presunta;
• compatibilità della curva C con il carico;
• compatibilità del differenziale tipo AC;
• corretto collegamento di fase e neutro;
• adeguatezza del quadro elettrico.

L’installazione e il collegamento devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
