La curva C è in grado di tollerare sovracorrenti di breve durata fino a cinque-dieci volte la corrente nominale ed è largamente usata negli impianti domestici.


Un interruttore magnetotermico è un dispositivo di sicurezza in grado di interrompere automaticamente (cioè senza intervento esterno) il flusso di corrente elettrica in un circuito elettrico in caso di sovracorrente.

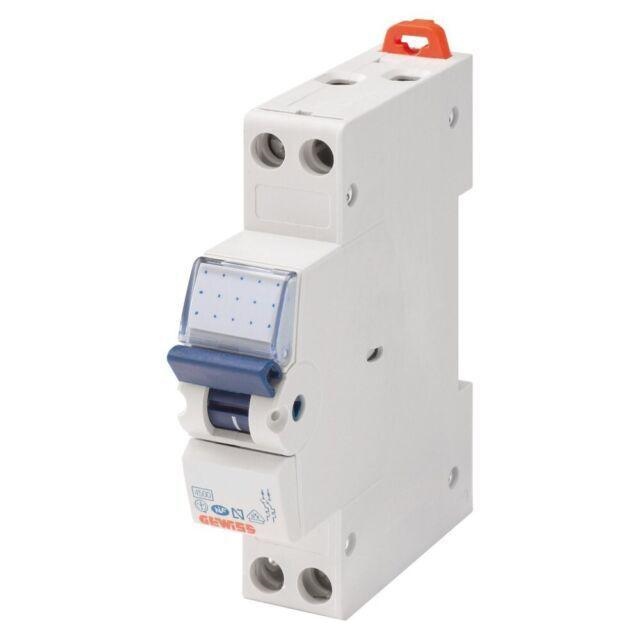

La Serie 90 MCB soddisfa qualsiasi esigenza di protezione da sovraccarico e cortocircuito, per tutte le applicazioni civili, terziarie e industriali. La gamma è costituita da MTC, interruttori magnetotermici compatti (da 2 a 32A, curve B e C fino a 10kA) MT interruttori magnetotermici tradizionali (da 1 a 63A, curve B, C e D fino a 25kA) MTHP interruttori magnetotermici ad alte prestazioni (da 20 a 125A, curve C e D fino a 25kA).



Caratteristiche:

    Norma di riferimento: EN 60898, EN 60947-2
    Frequenza nominale: 50/60 Hz
    Potere interruzione EN 60898 230V (Icn): 4500 A
    Potere interruzione EN 60898 (Ics): 1 x Icn
    Potere di interruzione EN 60947-2 230V (Icu): 6 kA
    Potere di interruzione EN 60947-2 (Ics): 100% Icu
    Tensione di isolamento: 500V
    Tensione nominale di tenuta ad impulso: 4 kV
    Tensione minima funzionamento: 12 V ac/dc
    Tensione massima funzionamento: 440 V a.c. / 220 V d.c
    Numero di manovre elettriche: 10.000
    Numero di manovre meccaniche: 20.000
    Sezione cavo rigido: <=1x16 - <=1x10+1x6 mm²
    Sezione cavo flessibile: <=1x10 - <=2x6 mm²
    Coppia nominale di serraggio: 1,2 Nm
    Temperatura di impiego: -25/+60 gradi
    Temperatura di stoccaggio: -40 /+70 gradi
