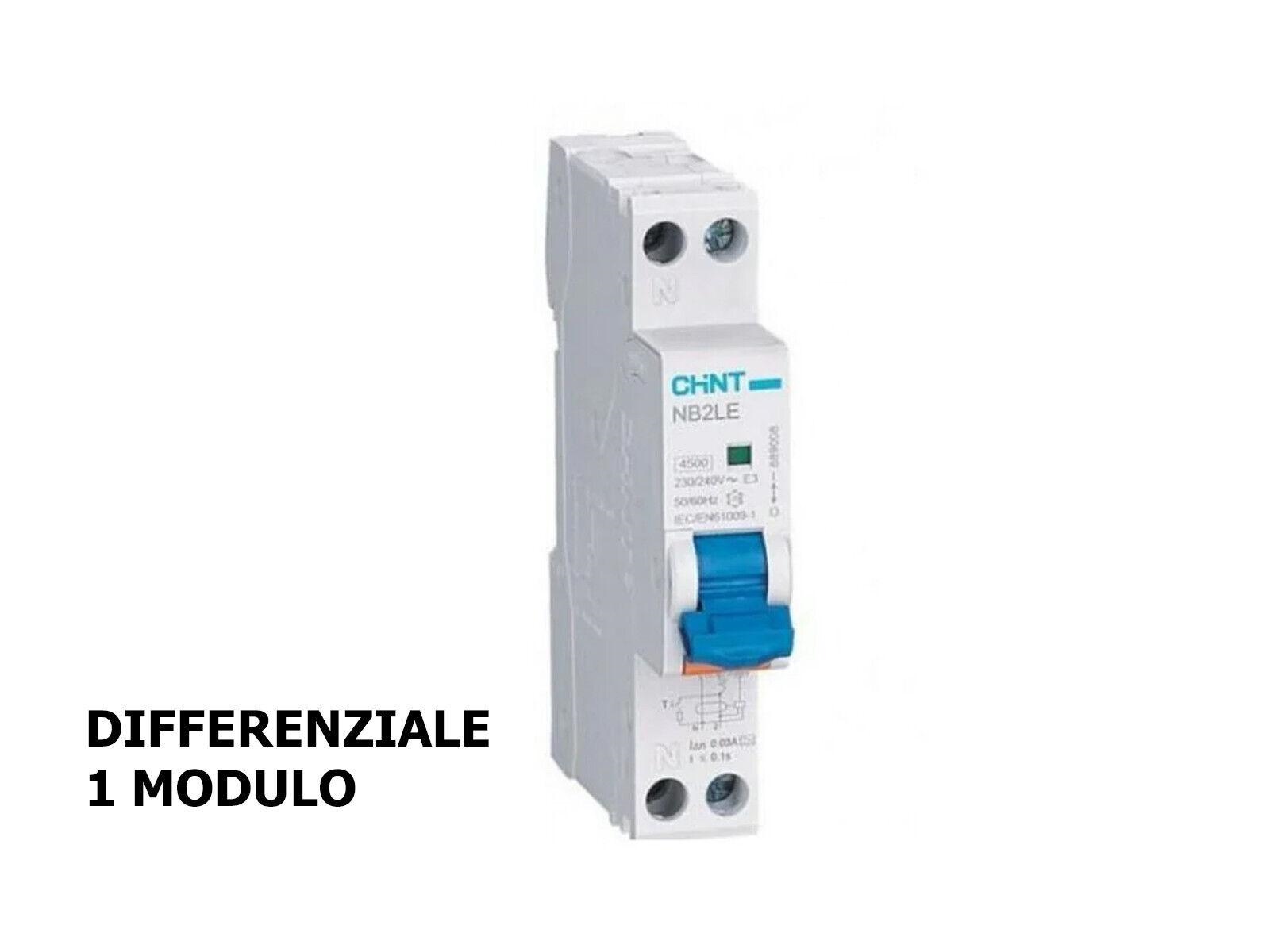

L’interruttore magnetotermico differenziale CHINT NB2LE, codice 689001, è un dispositivo modulare progettato per proteggere i circuiti elettrici monofase da sovraccarichi, cortocircuiti e correnti di dispersione verso terra.

La configurazione 1P+N consente il sezionamento della fase e del neutro, mentre la corrente nominale di 10 A e la caratteristica d’intervento curva C lo rendono indicato per circuiti con carichi ordinari e moderate correnti di spunto.

La protezione differenziale presenta una sensibilità nominale di 30 mA e una caratteristica di tipo AC, adatta alla rilevazione di correnti differenziali alternate sinusoidali.

Il dispositivo integra protezione magnetotermica e differenziale in un corpo compatto largo solamente 18 mm, corrispondente a un modulo DIN. Questa configurazione permette di ridurre lo spazio occupato all’interno del quadro elettrico rispetto all’impiego di dispositivi separati.

Il potere d’interruzione nominale di 6 kA consente al dispositivo di interrompere correnti di cortocircuito entro i limiti previsti dalle caratteristiche dichiarate. L’interruttore è conforme alla norma di riferimento IEC/EN 61009-1.

Funzioni di protezione

Il dispositivo assicura tre differenti funzioni:

• protezione termica contro i sovraccarichi;
• protezione magnetica contro i cortocircuiti;
• protezione differenziale contro le dispersioni di corrente verso terra.

Principali vantaggi

• Magnetotermico e differenziale integrati
• Ingombro ridotto a un solo modulo DIN
• Configurazione 1P+N
• Corrente nominale di 10 A
• Curva magnetotermica C
• Sensibilità differenziale di 30 mA
• Caratteristica differenziale di tipo AC
• Potere d’interruzione di 6 kA
• Alimentazione nominale a 230 V AC
• Protezione contro sovraccarichi e cortocircuiti
• Protezione contro le dispersioni verso terra
• Installazione modulare all’interno del quadro elettrico
• Conformità alla norma IEC/EN 61009-1

Applicazioni consigliate

L’interruttore CHINT NB2LE C10 può essere utilizzato per la protezione di circuiti monofase compatibili con le sue caratteristiche elettriche, come:

• circuiti di illuminazione;
• linee ausiliarie;
• circuiti di comando;
• piccoli carichi elettrici;
• impianti elettrici residenziali;
• impianti commerciali;
• quadri elettrici modulari;
• linee con corrente nominale massima di 10 A.

La compatibilità con il circuito deve essere valutata considerando sezione e portata dei conduttori, corrente di impiego, corrente di cortocircuito presunta, sistema di distribuzione e tipologia dei carichi collegati.

Scheda tecnica

Caratteristica	Specifica
Marca	CHINT
Serie	NB2LE
Codice produttore	689001
Tipologia	Interruttore magnetotermico differenziale elettronico
Denominazione tecnica	RCBO
Numero di poli	1P+N
Poli protetti	Fase protetta, neutro sezionato
Corrente nominale In	10 A
Curva di intervento	C
Corrente differenziale nominale IΔn	30 mA
Caratteristica differenziale	Tipo AC
Tensione nominale Vn	230 V AC
Frequenza nominale	50/60 Hz
Tensione di isolamento Ui	500 V AC
Tensione nominale di tenuta all’impulso Uimp	4 kV
Potere d’interruzione nominale Icn	6 kA
Potere d’interruzione nominale di servizio Ics	6 kA
Potenza dissipata	2 W
Numero moduli DIN	1
Larghezza modulo	18 mm
Dimensioni	95 × 18 × 77 mm
Grado di protezione	IP20
Installazione	Modulare su guida DIN
Norma di riferimento	IEC/EN 61009-1
Codice EAN / GTIN	6925808357405
Codice ETIM	EC000905
Pezzi per confezione	1

Significato delle caratteristiche principali

Corrente nominale 10 A

La corrente nominale indica il valore di corrente per il quale l’interruttore è progettato. Il corretto dimensionamento deve essere effettuato in funzione del carico collegato e della sezione dei conduttori.

Curva C

La curva C è normalmente utilizzata su circuiti caratterizzati da correnti di spunto moderate. La scelta della curva deve comunque essere effettuata in base al tipo di carico e alle caratteristiche dell’impianto.

Sensibilità differenziale 30 mA

La soglia differenziale di 30 mA consente al dispositivo di intervenire quando viene rilevata una dispersione verso terra superiore ai limiti previsti dal dispositivo.

Differenziale tipo AC

La caratteristica AC rileva correnti differenziali alternate sinusoidali. Prima dell’acquisto è necessario verificare che questa caratteristica sia compatibile con i carichi e gli apparecchi elettronici presenti sul circuito.

Potere d’interruzione 6 kA

Il potere d’interruzione indica la massima corrente di cortocircuito che il dispositivo può interrompere nelle condizioni specificate dal produttore.

Contenuto della confezione

• Interruttore magnetotermico differenziale CHINT NB2LE
• Unità singola da un modulo DIN

Indicazioni per l’installazione

Il dispositivo deve essere installato all’interno di un quadro elettrico adeguato, su guida DIN e in conformità allo schema elettrico previsto dal produttore.

Prima dell’installazione è necessario verificare:

• tensione e frequenza dell’impianto;
• corrente nominale del circuito;
• sezione e portata dei conduttori;
• corrente di cortocircuito presunta;
• compatibilità della curva C con il carico;
• compatibilità del differenziale tipo AC;
• corretto collegamento della fase e del neutro;
• adeguatezza del grado di protezione del quadro.

L’installazione, il collegamento e le verifiche funzionali devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto della normativa applicabile.
