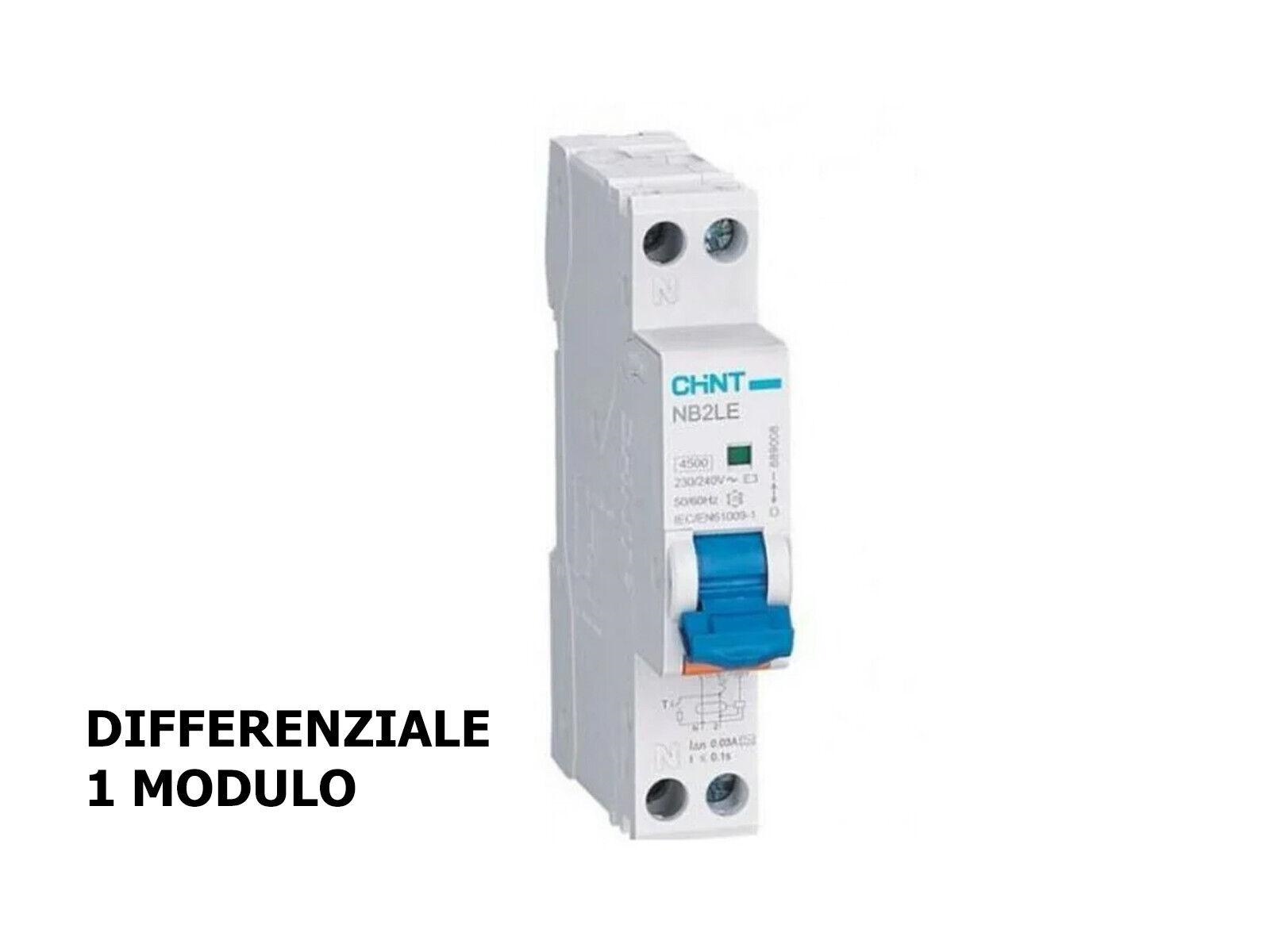

L’interruttore magnetotermico differenziale CHINT NB2LE, codice 689002, è un dispositivo modulare progettato per la protezione dei circuiti elettrici monofase.

In un unico apparecchio combina la protezione magnetotermica contro sovraccarichi e cortocircuiti con la protezione differenziale contro le dispersioni di corrente verso terra.

La configurazione 1P+N consente il comando della fase e del neutro. La corrente nominale di 16 A e la caratteristica d’intervento curva C rendono il dispositivo adatto alla protezione di circuiti correttamente dimensionati con correnti di spunto moderate.

La protezione differenziale presenta una sensibilità nominale di 30 mA e una caratteristica di tipo AC, destinata al rilevamento delle correnti differenziali alternate sinusoidali.

Grazie alla larghezza di soli 18 mm, corrispondente a un modulo DIN, il dispositivo consente di ridurre lo spazio occupato all’interno di centralini e quadri elettrici modulari.

Il potere d’interruzione nominale e di servizio è pari a 6 kA. L’interruttore funziona con una tensione nominale di 230 V AC e una frequenza di 50/60 Hz ed è conforme alla norma IEC/EN 61009-1.

Funzioni di protezione

• Protezione termica contro i sovraccarichi
• Protezione magnetica contro i cortocircuiti
• Protezione differenziale contro le dispersioni verso terra
• Comando della fase e del neutro
• Protezione magnetotermica e differenziale in un unico dispositivo

Caratteristiche principali

• Serie CHINT NB2LE
• Configurazione 1P+N
• Corrente nominale di 16 A
• Curva d’intervento C
• Sensibilità differenziale di 30 mA
• Caratteristica differenziale tipo AC
• Potere d’interruzione di 6 kA
• Tensione nominale di 230 V AC
• Frequenza nominale di 50/60 Hz
• Ingombro di un modulo DIN
• Larghezza di 18 mm
• Installazione su guida DIN
• Grado di protezione IP20
• Conforme alla norma IEC/EN 61009-1

Applicazioni consigliate

L’interruttore CHINT NB2LE C16 può essere utilizzato per proteggere circuiti monofase compatibili con una corrente nominale di 16 A, come:

• circuiti prese;
• circuiti di illuminazione;
• linee di servizio;
• circuiti ausiliari;
• piccoli elettrodomestici;
• apparecchiature elettriche monofase;
• quadri elettrici residenziali;
• centralini modulari;
• impianti commerciali e del settore terziario.

L’idoneità del dispositivo deve essere valutata considerando la corrente assorbita dal carico, la sezione e la portata dei conduttori, la corrente di cortocircuito presunta e le caratteristiche dell’impianto.

Scheda tecnica

Caratteristica	Specifica
Marca	CHINT
Serie	NB2LE
Codice produttore	689002
Tipologia	Interruttore magnetotermico differenziale elettronico
Denominazione tecnica	RCBO
Numero di poli	1P+N
Corrente nominale In	16 A
Curva di intervento	C
Corrente differenziale nominale IΔn	30 mA
Caratteristica differenziale	Tipo AC
Tensione nominale Vn	230 V AC
Frequenza nominale	50/60 Hz
Tensione di isolamento Ui	500 V AC
Tensione nominale di tenuta all’impulso Uimp	4 kV
Potere d’interruzione nominale Icn	6 kA
Potere d’interruzione nominale di servizio Ics	6 kA
Potenza dissipata	2 W
Numero moduli DIN	1
Larghezza	18 mm
Altezza	95 mm
Profondità	77 mm
Dimensioni complessive	95 × 18 × 77 mm
Grado di protezione	IP20
Installazione	Su guida DIN
Norma di riferimento	IEC/EN 61009-1
Codice EAN / GTIN	6925808357412
Codice ETIM	EC000905
Pezzi per confezione	1
Pezzi per collo	90

Significato delle caratteristiche principali

Corrente nominale di 16 A

La corrente nominale indica il valore per il quale l’interruttore è dimensionato. La scelta deve essere effettuata considerando la corrente assorbita dal circuito e la portata dei conduttori.

Curva di intervento C

La curva C è indicata per circuiti caratterizzati da correnti di spunto moderate. La compatibilità deve essere verificata in relazione al tipo di carico collegato.

Sensibilità differenziale di 30 mA

La soglia differenziale di 30 mA consente al dispositivo di intervenire quando rileva una dispersione verso terra superiore al valore previsto.

La protezione differenziale costituisce una misura aggiuntiva di sicurezza e non sostituisce il corretto dimensionamento dell’impianto, dei conduttori e dell’impianto di terra.

Caratteristica differenziale tipo AC

Il differenziale tipo AC è progettato per rilevare correnti differenziali alternate sinusoidali. Prima dell’installazione è necessario verificarne la compatibilità con le apparecchiature collegate al circuito.

Potere d’interruzione di 6 kA

Il potere d’interruzione indica la corrente di cortocircuito che il dispositivo può interrompere nelle condizioni dichiarate dal produttore.

Ingombro di un modulo DIN

La larghezza di 18 mm permette di integrare la protezione magnetotermica e differenziale occupando un solo modulo nel quadro elettrico.

Contenuto della confezione

• Interruttore magnetotermico differenziale CHINT NB2LE
• Configurazione 1P+N
• Unità singola da un modulo DIN

Indicazioni per l’installazione

Il dispositivo deve essere installato su guida DIN all’interno di un quadro o centralino elettrico adeguato.

Prima dell’installazione è necessario verificare:

• tensione e frequenza dell’impianto;
• corrente assorbita dal circuito;
• sezione e portata dei conduttori;
• corrente di cortocircuito presunta;
• compatibilità della curva C con il carico;
• compatibilità del differenziale tipo AC;
• corretto collegamento di fase e neutro;
• adeguatezza del quadro elettrico.

L’installazione e il collegamento devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
