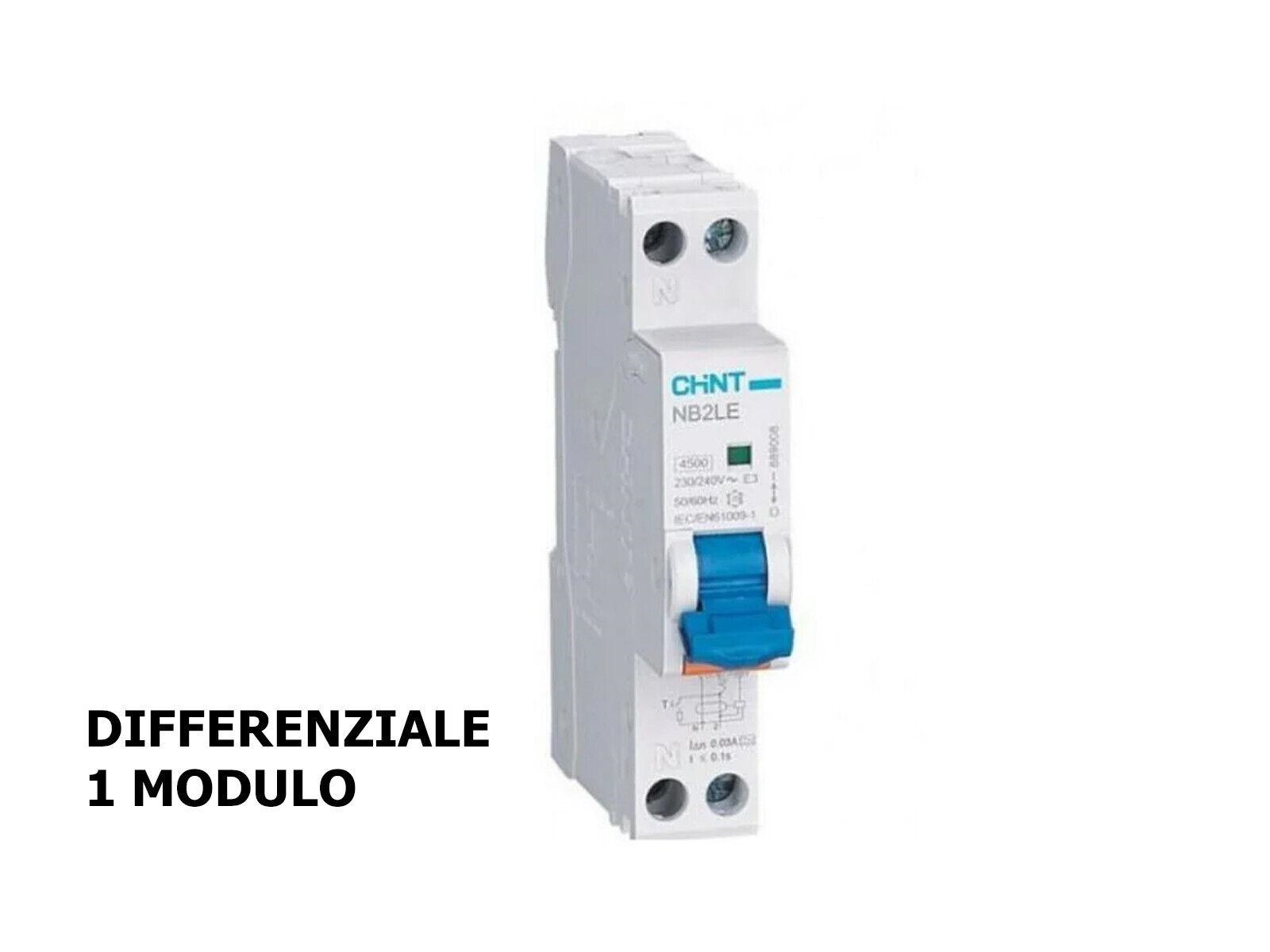

L’interruttore magnetotermico differenziale CHINT NB2LE, codice produttore 689000, è un dispositivo modulare destinato alla protezione dei circuiti elettrici monofase.

In un unico apparecchio combina la funzione magnetotermica, che protegge la linea contro sovraccarichi e cortocircuiti, con la funzione differenziale, dedicata al rilevamento delle dispersioni di corrente verso terra.

La configurazione 1P+N permette il comando della fase e del neutro, mentre la corrente nominale di 6 A lo rende indicato per circuiti correttamente dimensionati con assorbimenti contenuti.

La caratteristica magnetotermica curva C è adatta a linee con normali correnti di avviamento e moderate correnti di spunto. Il dispositivo presenta una sensibilità differenziale di 30 mA e una caratteristica differenziale di tipo AC.

Grazie alla larghezza di soli 18 mm, corrispondente a un modulo DIN, consente di ottimizzare lo spazio disponibile all’interno di quadri elettrici e centralini modulari.

Il potere d’interruzione nominale e di servizio è pari a 6 kA. L’interruttore funziona con tensione nominale di 230 V AC e frequenza di 50/60 Hz ed è conforme alla norma IEC/EN 61009-1.

Funzioni di protezione

Il dispositivo integra:

• protezione termica contro i sovraccarichi;
• protezione magnetica contro i cortocircuiti;
• protezione differenziale contro le dispersioni verso terra;
• sezionamento della fase e del neutro;
• protezione del circuito in un unico modulo DIN.

Principali caratteristiche

• Interruttore magnetotermico differenziale elettronico
• Serie CHINT NB2LE
• Configurazione 1P+N
• Corrente nominale di 6 A
• Caratteristica d’intervento curva C
• Sensibilità differenziale di 30 mA
• Caratteristica differenziale tipo AC
• Potere d’interruzione di 6 kA
• Tensione nominale di 230 V AC
• Frequenza nominale di 50/60 Hz
• Ingombro di un solo modulo DIN
• Installazione su guida DIN
• Grado di protezione IP20
• Conforme alla norma IEC/EN 61009-1

Applicazioni consigliate

L’interruttore CHINT NB2LE C6 può essere impiegato per la protezione di circuiti monofase compatibili con una corrente nominale di 6 A, come:

• circuiti ausiliari;
• linee di comando;
• piccoli circuiti di illuminazione;
• sistemi di controllo;
• apparecchiature con assorbimento contenuto;
• quadri elettrici residenziali;
• quadri elettrici del settore terziario;
• piccoli circuiti di servizio;
• linee modulari all’interno di centralini elettrici.

La scelta del dispositivo deve essere effettuata considerando la corrente di impiego, la sezione e la portata dei conduttori, il tipo di carico, la corrente di cortocircuito presunta e le caratteristiche complessive dell’impianto.

Scheda tecnica

Caratteristica	Specifica
Marca	CHINT
Serie	NB2LE
Codice produttore	689000
Tipologia	Interruttore magnetotermico differenziale elettronico
Denominazione tecnica	RCBO
Numero di poli	1P+N
Corrente nominale In	6 A
Curva di intervento	C
Corrente differenziale nominale IΔn	30 mA
Caratteristica differenziale	Tipo AC
Tensione nominale Vn	230 V AC
Frequenza nominale	50/60 Hz
Tensione di isolamento Ui	500 V AC
Tensione nominale di tenuta all’impulso Uimp	4 kV
Potere d’interruzione nominale Icn	6 kA
Potere d’interruzione nominale di servizio Ics	6 kA
Potenza dissipata	2 W
Numero moduli DIN	1
Larghezza	18 mm
Altezza	95 mm
Profondità	77 mm
Dimensioni complessive	95 × 18 × 77 mm
Grado di protezione	IP20
Installazione	Su guida DIN
Norma di riferimento	IEC/EN 61009-1
Codice EAN / GTIN	6925808357399
Codice ETIM	EC000905
Pezzi per confezione	1
Pezzi per collo	90

Significato delle caratteristiche principali

Corrente nominale di 6 A

La corrente nominale indica il valore per il quale l’interruttore è dimensionato. Il dispositivo deve essere scelto in funzione della corrente assorbita dal carico e della portata dei conduttori da proteggere.

Curva di intervento C

La curva C è generalmente utilizzata per circuiti caratterizzati da normali o moderate correnti di spunto. La compatibilità deve essere valutata in base al carico collegato e alle condizioni dell’impianto.

Sensibilità differenziale di 30 mA

La soglia differenziale di 30 mA consente al dispositivo di intervenire quando rileva una dispersione verso terra superiore al valore previsto dalle sue caratteristiche.

La protezione differenziale da 30 mA costituisce una misura aggiuntiva di sicurezza e non sostituisce il corretto dimensionamento, la messa a terra e le altre protezioni previste per l’impianto.

Caratteristica differenziale tipo AC

Il differenziale tipo AC è progettato per il rilevamento di correnti differenziali alternate sinusoidali. Prima dell’installazione è necessario verificare che questa caratteristica sia adeguata alle apparecchiature collegate al circuito.

Potere d’interruzione di 6 kA

Il potere d’interruzione rappresenta la corrente di cortocircuito che il dispositivo è in grado di interrompere nelle condizioni stabilite dal produttore.

Ingombro di un modulo DIN

La larghezza di 18 mm consente di integrare la protezione magnetotermica e differenziale occupando un solo modulo all’interno del centralino.

Contenuto della confezione

• Interruttore magnetotermico differenziale CHINT NB2LE
• Configurazione 1P+N
• Unità singola da un modulo DIN

Indicazioni per l’installazione

L’interruttore deve essere installato all’interno di un quadro o centralino adeguato, su guida DIN e nel rispetto dello schema di collegamento previsto dal produttore.

Prima dell’installazione è necessario verificare:

• la tensione nominale dell’impianto;
• la frequenza di rete;
• la corrente richiesta dal circuito;
• la sezione e la portata dei conduttori;
• la corrente di cortocircuito presunta;
• la compatibilità della curva C con il carico;
• la compatibilità del differenziale tipo AC;
• il corretto collegamento della fase e del neutro;
• l’adeguatezza del quadro e del relativo grado di protezione.

L’installazione e il collegamento devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
