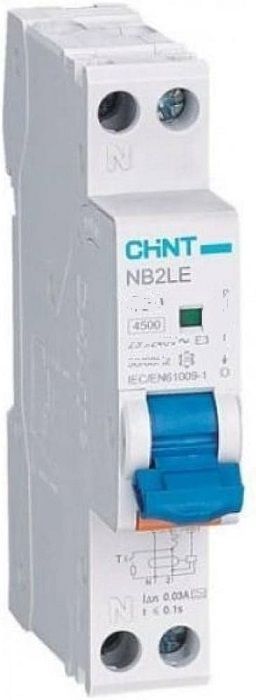

L’interruttore magnetotermico differenziale CHINT NB2LE, codice prodotto 689004, è un dispositivo modulare destinato alla protezione dei circuiti elettrici monofase.

In un unico apparecchio combina la protezione magnetotermica contro sovraccarichi e cortocircuiti con la protezione differenziale contro le dispersioni di corrente verso terra.

La configurazione 1P+N, la corrente nominale di 25 A e la caratteristica d’intervento curva C rendono il dispositivo adatto a linee correttamente dimensionate caratterizzate da correnti di spunto moderate.

La funzione differenziale presenta una sensibilità nominale di 30 mA e una caratteristica di funzionamento tipo AC, progettata per rilevare correnti differenziali alternate sinusoidali.

Grazie alla larghezza di soli 18 mm, corrispondente a un modulo DIN, permette di ottimizzare lo spazio disponibile all’interno di centralini e quadri elettrici modulari.

Il dispositivo presenta un potere d’interruzione nominale e di servizio di 6 kA, tensione nominale di 230 V AC e frequenza di 50/60 Hz. È conforme alla norma IEC/EN 61009-1.

Funzioni di protezione

• Protezione termica contro i sovraccarichi
• Protezione magnetica contro i cortocircuiti
• Protezione differenziale contro le dispersioni verso terra
• Protezione magnetotermica e differenziale in un unico dispositivo
• Comando del circuito monofase con configurazione 1P+N

Caratteristiche principali

• Serie CHINT NB2LE
• Configurazione 1P+N
• Corrente nominale di 25 A
• Curva d’intervento C
• Sensibilità differenziale di 30 mA
• Caratteristica differenziale tipo AC
• Potere d’interruzione di 6 kA
• Tensione nominale di 230 V AC
• Frequenza nominale di 50/60 Hz
• Ingombro di un modulo DIN
• Larghezza di 18 mm
• Installazione su guida DIN
• Grado di protezione IP20
• Conforme alla norma IEC/EN 61009-1

Applicazioni

Il CHINT NB2LE C25 può essere impiegato per la protezione di circuiti monofase compatibili con una corrente nominale di 25 A, all’interno di:

• impianti elettrici residenziali;
• impianti commerciali;
• impianti del settore terziario;
• piccoli impianti industriali;
• quadri elettrici modulari;
• centralini di distribuzione;
• linee dedicate ad apparecchiature monofase;
• circuiti di servizio correttamente dimensionati.

L’idoneità del dispositivo deve essere valutata considerando la corrente assorbita dal carico, la sezione e la portata dei conduttori, la corrente di cortocircuito presunta, il sistema di distribuzione e la tipologia delle apparecchiature collegate.

Scheda tecnica

Caratteristica	Specifica
Marca	CHINT
Serie	NB2LE
Codice produttore	689004
Tipologia	Interruttore magnetotermico differenziale elettronico
Denominazione tecnica	RCBO
Numero di poli	1P+N
Corrente nominale In	25 A
Curva di intervento	C
Corrente differenziale nominale IΔn	30 mA
Caratteristica differenziale	Tipo AC
Tensione nominale Vn	230 V AC
Frequenza nominale	50/60 Hz
Tensione di isolamento Ui	500 V AC
Tensione nominale di tenuta all’impulso Uimp	4 kV
Potere d’interruzione nominale Icn	6 kA
Potere d’interruzione nominale di servizio Ics	6 kA
Potenza dissipata	2 W
Numero moduli DIN	1
Larghezza	18 mm
Altezza	95 mm
Profondità	77 mm
Dimensioni complessive	95 × 18 × 77 mm
Grado di protezione	IP20
Installazione	Su guida DIN
Norma di riferimento	IEC/EN 61009-1
Codice EAN / GTIN	6925808357436
Codice ETIM	EC000905
Pezzi per confezione	1
Pezzi per collo	90

Le caratteristiche tecniche e commerciali riportate nella tabella sono quelle dichiarate da CHINT Italia per il codice 689004.

Significato delle caratteristiche

Corrente nominale di 25 A

La corrente nominale indica il valore per il quale il dispositivo è dimensionato. La scelta dell’interruttore deve tenere conto della corrente d’impiego del circuito e della portata dei conduttori.

Curva di intervento C

La curva C è comunemente utilizzata per circuiti con correnti di spunto moderate. La compatibilità deve essere verificata considerando le caratteristiche dei carichi collegati.

Sensibilità differenziale di 30 mA

La protezione differenziale interviene quando viene rilevata una dispersione verso terra superiore alla soglia prevista dal dispositivo.

La protezione differenziale da 30 mA costituisce una misura aggiuntiva di sicurezza e non sostituisce il corretto dimensionamento dell’impianto, dei conduttori e dell’impianto di terra.

Caratteristica differenziale tipo AC

Il differenziale tipo AC è destinato al rilevamento di correnti differenziali alternate sinusoidali. Prima dell’installazione è necessario verificarne la compatibilità con le apparecchiature collegate al circuito.

Potere d’interruzione di 6 kA

Il potere d’interruzione indica la corrente di cortocircuito che il dispositivo può interrompere nelle condizioni previste dal produttore.

Ingombro di un modulo DIN

La larghezza di 18 mm permette di integrare la protezione magnetotermica e differenziale occupando un solo modulo all’interno del quadro elettrico.

Contenuto della confezione

• Interruttore magnetotermico differenziale CHINT NB2LE
• Configurazione 1P+N
• Unità singola da un modulo DIN

Indicazioni per l’installazione

Il dispositivo deve essere installato su guida DIN all’interno di un quadro o centralino elettrico adeguato.

Prima dell’installazione è necessario verificare:

• tensione e frequenza dell’impianto;
• corrente assorbita dal circuito;
• sezione e portata dei conduttori;
• corrente di cortocircuito presunta;
• compatibilità della curva C con il carico;
• compatibilità del differenziale tipo AC;
• corretto collegamento di fase e neutro;
• adeguatezza del quadro elettrico;
• coordinamento con le altre protezioni dell’impianto.

L’installazione, il collegamento e le verifiche devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
