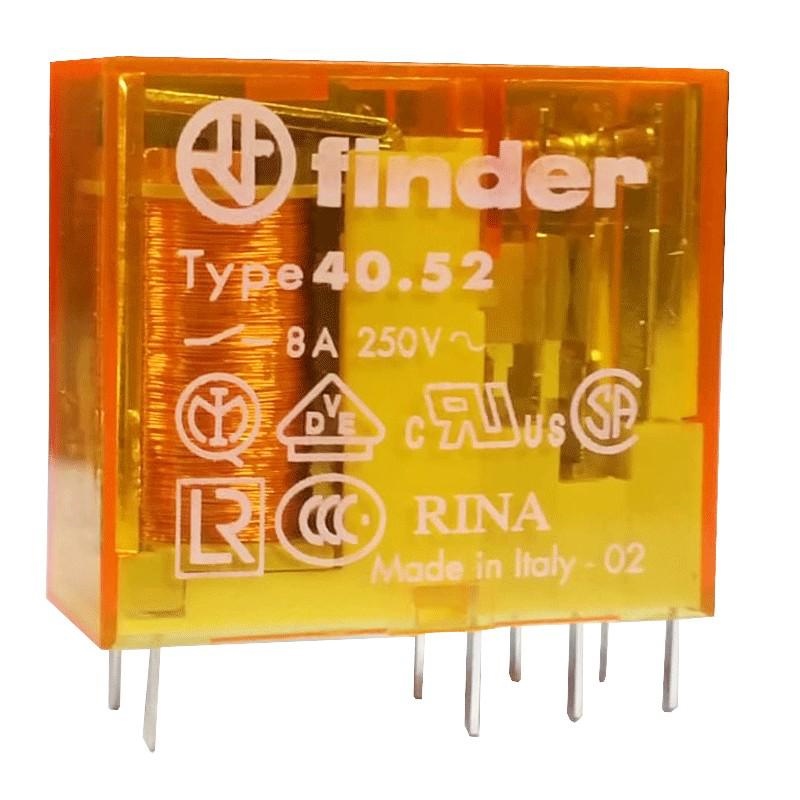

Il mini relè Tipo 40.52 è un relè per circuito stampato ed a innesto su zoccolo Serie 95. Dotato di 2 scambi 8A su circuito stampato, passo 5.0 mm, è un dispositivo versatile e adatto per molteplici applicazioni come quadri di controllo, quadri di comando e distribuzione, schede elettroniche, apertura porte e cancelli e molto altro.

Caratteristiche:

    Serie Finder
    Portata motore monofase (230 V AC) kW 0,37
    Potere di rottura in DC1: 30/110/220 V 8/0.6/0.25A
    Carico minimo commutabile mW (V/mA) 300 (5/5)
    Materiale contatti standard AgNi
    Durata meccanica 10 · 10 cicli
    Tempo di intervento: eccitazione/diseccitazione 7/3 (12/4 sensibile) ms
    Durata elettrica a carico nominale in AC1 100 · 10 cicli
    Isolamento tra bobina e contatti (1.2/50 µs) 6 (8 mm)
    Rigidità dielettrica tra contatti aperti 1000V in AC
    Temperatura ambiente: –40°C…+85°C
    Categoria di protezione RT II

Vantaggi:

    Lunghezza pin 5.3 mm per zoccolo o montaggio su circuito stampato
    Lunghezza terminali 3.5 mm per montaggio su circuito stampato
    Lunghezza terminali 5.3 mm per relè a innesto
    Bobina DC (650 mW o 500 mW)
    Variante con contatti senza Cadmio
    8 mm, 6 kV (1.2/50µs) isolamento tra bobina e contatti
    Conformità alla prova al filo Glowe secondo EN 60335-1
    Zoccoli serie 95 per circuito stampato, o per montaggio su barra 35 mm (EN 60715) con terminali Push-in, a vite o a molla
    Moduli di segnalazione e protezione EMC Serie 99 e moduli temporizzatori tipo 86.30

Categoria di protezione:

    RT II – a prova di flussante (Standard)
    RT III – lavabile (Versione speciale)
