Codice    QBLOK1203
Sigla    QBLOK.12/GR
Codice doganale    85369010
Colore    Grigio
CARATTERISTICHE TECNICHE

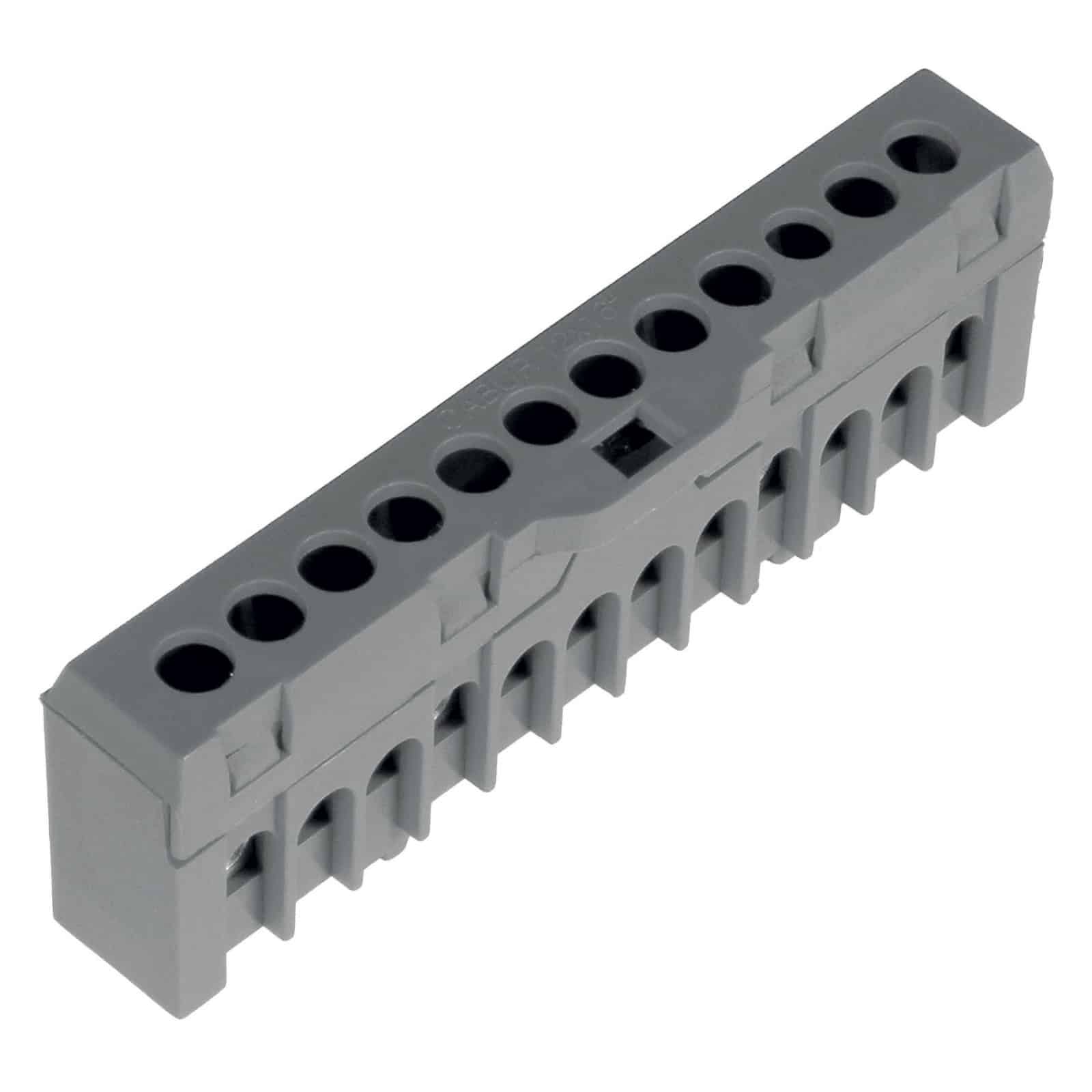

Funzione/Tipo    Morsettiera di distribuzione
Numero e sezione nominale fori
A    –
B    –
C    –
D    –
Ingresso A
Sezione nominale    12 x 10 mm²
Capacità di connessione (flessibile)    1.5–10 mm²
Capacità di connessione (rigido)    1.5–16 mm²
Capacità di connessione (con terminale)    10 mm² – WP 100/21
Dimensione barra di alimentazione    –
Uscita B
Sezione nominale    ‒
Capacità di connessione (flessibile)    ‒
Capacità di connessione (rigido)    ‒
Capacità di connessione (con terminale)    ‒
Uscita C
Sezione nominale    ‒
Capacità di connessione (flessibile)    ‒
Capacità di connessione (rigido)    ‒
Capacità di connessione (con terminale)    ‒
Uscita D
Sezione nominale    ‒
Capacità di connessione (flessibile)    ‒
Capacità di connessione (rigido)    ‒
Capacità di connessione (con terminale)    ‒
Caratteristiche elettriche secondo norma IEC EN
Tensione max AC/DC    500 V
Corrente max con sezione nominale    63 A
Calibro    B5
Caratteristiche elettriche secondo norma UL
Tensione max AC/DC    ‒
Corrente Max con sezione nominale    ‒
Sezione (min-max)    ‒
Coppia di serraggio (UL)    ‒
Corrente ammissibile di breve durata (Icw)    –
Corrente di picco (Ipk)    –
Tensione impulsiva nom. / grado di inquinamento    ‒
Lunghezza spellatura    6 mm
Coppia di serraggio (nom. / max.)    2 / 2.5 Nm
Materiale plastico    Poliammide UL94V-0
Larghezza (passo)    16 mm
Lunghezza    85 mm
Altezza montato su TH35-7.5/TH35-15    33 / 41 mm
