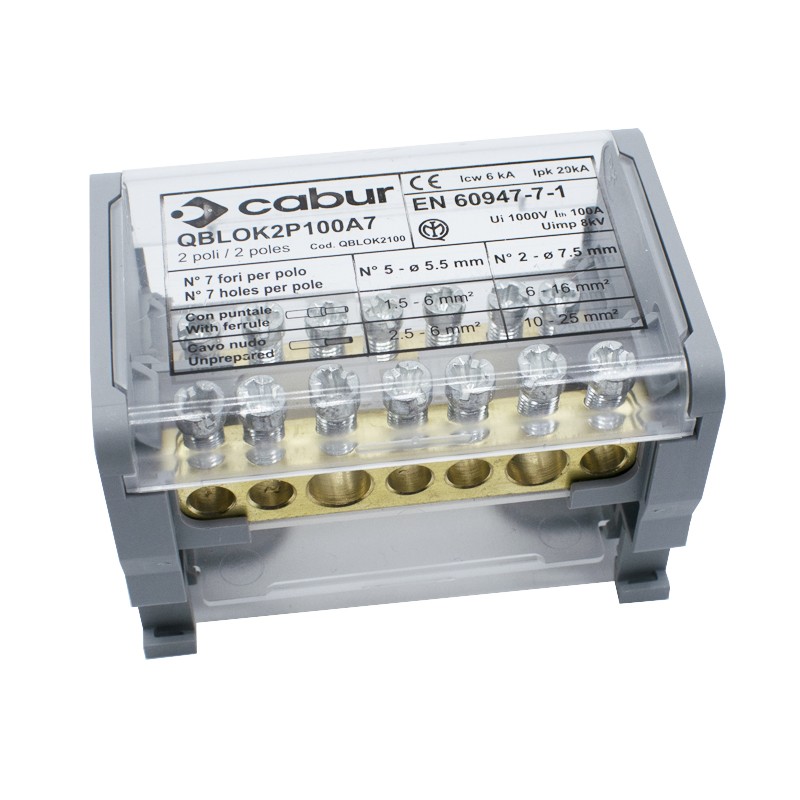

Caratteristiche generali:

    Bipolare
    Fissaggio su profilato PR/3 sec. IEC 60715, tipo TH/35 o a pannello
    Schermo isolante per ogni barretta di ottone
    Fori di alimentazione appositamente resi sfalsati per un miglior cablaggio dei conduttori
    Conformità a norma EN 60947-7-1:2009 ed a Direttiva Bassa Tensione 2006/95/CE.

Materiali utilizzati

    Ottone CW 614N
    Viti in acciaio zincato con taglio combinato
    Policarbonato trasparente autoestinguente.

Caratteristiche:

    Altezza - Larghezza - Spessore TH/35 7,5 mm 52 - 49 - 72
    Numero e diametro fori 2 fori da Ø 7,5 m / 5 fori da Ø 5,4 m
    Sezione nominale mm² 25.

Capacità di connessione foro da Ø 7,5 m:

    Conduttori flessibili mm² 10 ÷ 25
    Conduttori rigidi mm² 10 ÷ 25
    Conduttore flessibile max. Con terminale mm² - sigla terminale 16 - WP160/22.

Capacità di connessione foro da Ø 5,4 m:

    Conduttori flessibili mm² 2,5 ÷ 6
    Conduttori rigidi mm² 2,5 ÷ 6
    Conduttore flessibile max. Con terminale mm² - sigla terminale 4 - WP40/16.

Tensione nominale / corrente nominale / calibro:

    1000V/100A/- sec. EN 60947-1.

Tensione impulsiva dimensionamento / grado di inquinamento

    8 kV/3
    Lunghezza spelatura in mm 13
    Coppia di serraggio di prova/massima in Nm 2 / 2,5 Nm.
