Interruttore Magnetotermico 4P 4,5KA 16A Abb S598668

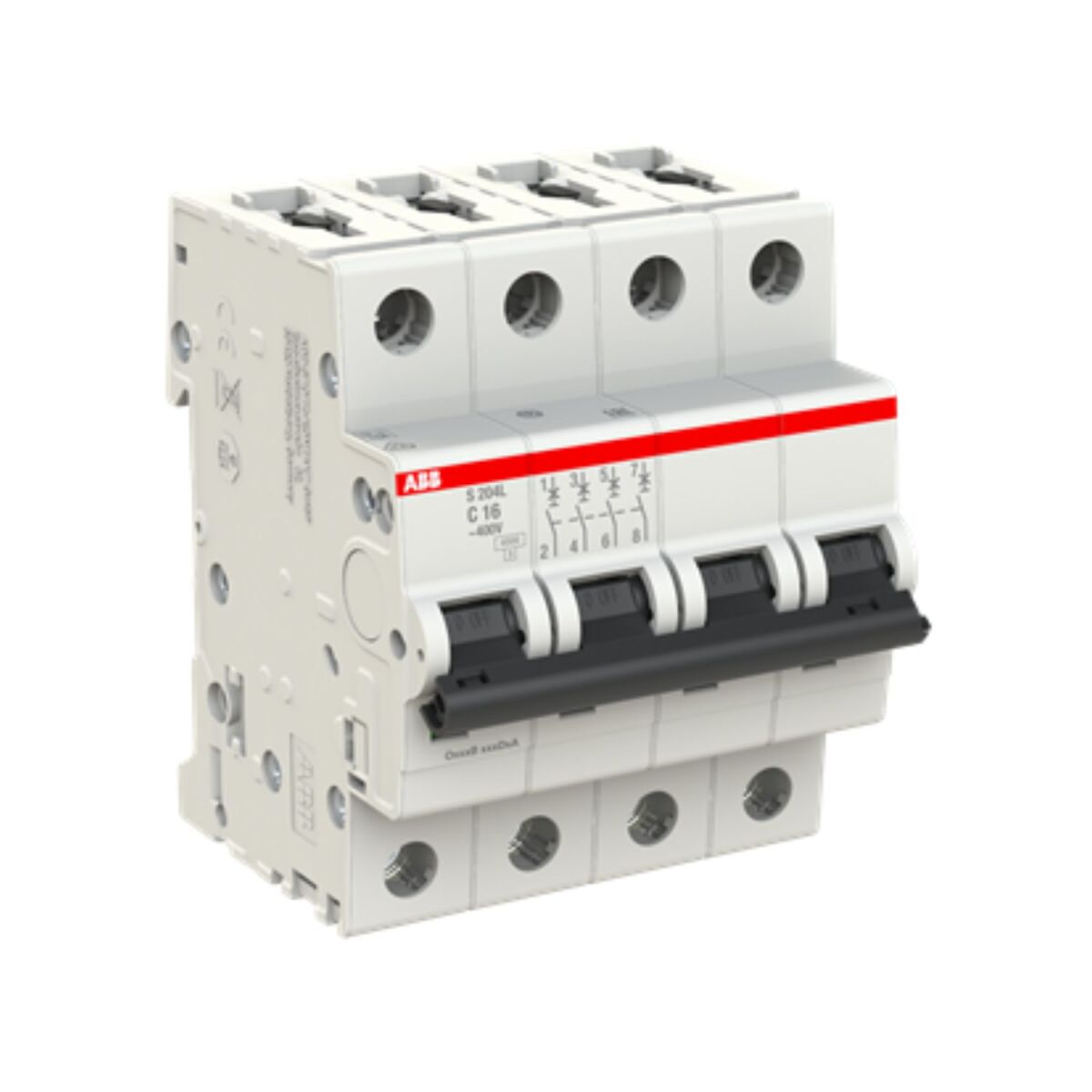

L'interruttore magnetotermico S204L-C16 di ABB è un dispositivo di protezione modulare (MCB) a quattro poli (4P) appartenente alla serie S200L, progettato per offrire una protezione efficace contro sovraccarichi e cortocircuiti in circuiti elettrici. Con una corrente nominale di 16A e una capacità di interruzione di 4.5kA, questo interruttore è ideale per applicazioni residenziali e commerciali. La sua curva di intervento C lo rende particolarmente adatto per la protezione di circuiti che alimentano carichi misti, inclusi elementi resistivi e induttivi con moderati spunti di corrente. La serie S200L si distingue per le sue prestazioni affidabili e la sua versatilità.

Caratteristiche Tecniche:

• Numero di Poli: 4 (Quadripolare)
• Corrente Nominale (In): 16 A
• Curva di Intervento: C
  • La curva C interviene tra 5 e 10 volte la corrente nominale (In), fornendo una protezione bilanciata per diverse tipologie di carico.
• Potere di Interruzione Nominale (Icn): 4.5 kA (4500 A) a 230/400 V CA
  • Indica la massima corrente di cortocircuito che l'interruttore può interrompere in sicurezza senza subire danni.
• Tensione Nominale (Un): 230/400 V CA
• Frequenza Nominale: 50/60 Hz
• Tipo di Tensione: AC
• Grado di Protezione: IP20 (con morsetti collegati)
• Resistenza agli Urti (IEC 60068-2-27): 25 g / 2 urti
• Resistenza alle Vibrazioni (IEC 60068-2-6): 5 g a 20 cicli a 5...150...5 Hz
• Durata Elettrica: 20.000 cicli
• Durata Meccanica: 20.000 cicli
• Tipo di Montaggio: Su guida DIN (EN 60715)
• Sezione Cavi Collegabili:
  • Rigido: 1...25 mm²
  • Flessibile con puntale: 1...25 mm²
• Coppia di Serraggio Raccomandata: 2.8 Nm
• Temperatura Ambiente di Funzionamento: -25 ... +55 °C
• Temperatura Ambiente di Stoccaggio: -40 ... +70 °C
• Dimensioni:
  • Larghezza: 70 mm (4 moduli da 17.5 mm)
  • Altezza: 88 mm
  • Profondità: 69 mm
• Peso Netto: Circa 0.36 kg
• Standard di Riferimento: IEC/EN 60898-1

Vantaggi:

• Protezione Ottimale: Protegge efficacemente i circuiti da sovraccarichi e cortocircuiti, salvaguardando le apparecchiature connesse.
• Installazione Semplice e Veloce: Progettato per un montaggio rapido e sicuro su guida DIN standard.
• Elevata Sicurezza: Capacità di interruzione adeguata per la maggior parte delle applicazioni domestiche e commerciali.
• Affidabilità ABB: Garanzia di un prodotto di alta qualità da un leader globale nel settore.
• Design Compatto: Dimensioni ottimizzate per un utilizzo efficiente dello spazio all'interno del quadro elettrico.
• Ampia Compatibilità: Integrabile con una vasta gamma di accessori ABB per personalizzare l'impianto.

Applicazioni Tipiche:

• Circuiti di distribuzione in edifici residenziali.
• Protezione di illuminazione e prese in contesti commerciali.
• Installazioni terziarie.
• Quadri elettrici di piccole e medie dimensioni.
