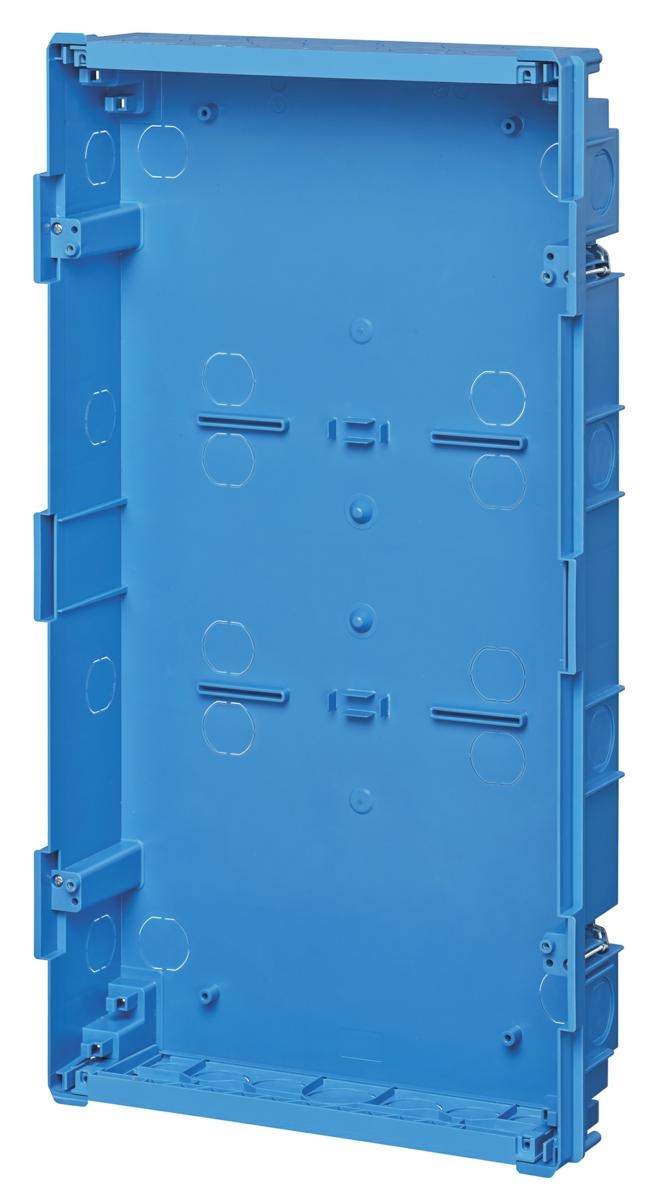

La Vimar V53736 è una scatola da incasso destinata all’installazione di centralini estetici da 36 moduli DIN su pareti leggere, cave o realizzate in cartongesso.

La struttura è suddivisa in 3 file e permette di predisporre un quadro elettrico da 36 moduli, utilizzando il centralino estetico Vimar compatibile. Le dimensioni complessive della scatola sono pari a 316 × 588 × 80 mm, mentre la profondità interna dichiarata è di 78 mm.

Il corpo è realizzato in materiale plastico di colore azzurro e presenta una resistenza al calore anomalo e al fuoco pari a GW 850 °C, caratteristica indicata per l’installazione su pareti leggere.

La scatola è predisposta per l’alloggiamento dei centralini estetici Vimar V53136 con portello fumé e V53136.B con portello bianco. Centralino, portello, guide DIN e apparecchi modulari non fanno parte della scatola e devono essere acquistati separatamente.

Il prodotto presenta grado di protezione dichiarato IP40, classe di protezione II, marcatura CE e marchio IMQ.

Caratteristiche principali

• Scatola da incasso per centralino estetico
• Capacità di 36 moduli DIN
• Struttura organizzata su 3 file
• Progettata per pareti leggere e cartongesso
• Corpo in materiale plastico
• Colore azzurro
• Resistenza al filo incandescente GW 850 °C
• Dimensioni di 316 × 588 × 80 mm
• Profondità interna di 78 mm
• 46 ingressi per conduttori
• Grado di protezione dichiarato IP40
• Classe di protezione II
• Compatibile con centralini Vimar V53136 e V53136.B
• Marcatura CE
• Marchio IMQ

Applicazioni

La scatola Vimar V53736 è indicata per la predisposizione di quadri elettrici da incasso in:

• pareti in cartongesso;
• pareti cave;
• pareti leggere;
• abitazioni;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• ristrutturazioni;
• nuove installazioni elettriche civili e del settore terziario.

Non è il modello specifico per pareti in muratura. Per l’installazione in muratura, il modello equivalente da 36 moduli è la scatola Vimar V53336.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Codice produttore	V53736
Tipologia	Scatola da incasso per centralino estetico
Installazione	Incasso
Tipo di parete	Pareti leggere, cave e cartongesso
Capacità	36 moduli DIN
Numero di file	3
Numero moduli DIN	36
Larghezza	316 mm
Altezza	588 mm
Profondità	80 mm
Profondità di incasso	80 mm
Profondità interna	78 mm
Dimensioni complessive	316 × 588 × 80 mm
Materiale del corpo	Plastica
Colore	Azzurro
Resistenza al filo incandescente	GW 850 °C
Numero di ingressi per conduttori	46
Grado di protezione dichiarato	IP40
Classe di protezione	Classe II
Copertura inclusa	No
Porta inclusa	No
Serratura inclusa	No
Piastra di montaggio inclusa	No
Installazione esterna	Non prevista
Centralini compatibili	Vimar V53136 e V53136.B
Marcatura	CE
Certificazione	IMQ
EAN / GTIN unitario	8007352510050
EAN imballo da 4 pezzi	8007352510067
Peso unitario indicativo	925 g
Quantità minima ufficiale	4 pezzi
Condizione	Nuovo

Le caratteristiche dimensionali, il numero di file e moduli, gli ingressi per conduttori, il grado IP, la classe di protezione e i codici EAN sono quelli riportati nel catalogo ufficiale Vimar.

Compatibilità con i centralini Vimar

La scatola è predisposta per completare i seguenti centralini estetici da incasso:

• Vimar V53136: centralino da 36 moduli con portello fumé;
• Vimar V53136.B: centralino da 36 moduli con portello bianco.

La scatola V53736 costituisce esclusivamente il corpo da inserire nella parete. Il centralino estetico completo deve essere ordinato separatamente.

Differenza tra V53736 e V53336

Vimar V53736

Progettata per pareti leggere, cave e in cartongesso, con resistenza al filo incandescente GW 850 °C.

Vimar V53336

Progettata per pareti tradizionali in muratura, con resistenza al filo incandescente GW 650 °C.

Le due scatole hanno la stessa capacità di 36 moduli e dimensioni nominali di 316 × 588 × 80 mm, ma non devono essere considerate intercambiabili senza verificare il tipo di parete.

Contenuto della confezione

• Una scatola da incasso Vimar V53736

Non sono inclusi:

• centralino estetico;
• portello;
• guide DIN;
• serratura;
• coprifori;
• interruttori modulari;
• morsettiere;
• cablaggi;
• apparecchi elettrici.

Indicazioni per l’installazione

Prima dell’installazione verificare:

• lo spessore e la struttura della parete;
• le dimensioni del foro di incasso;
• la profondità disponibile;
• la corretta disposizione dei tubi e dei conduttori;
• la compatibilità con il centralino scelto;
• il corretto allineamento rispetto alla parete finita;
• lo spazio necessario per il cablaggio interno;
• il coordinamento con gli altri componenti del quadro.

La scatola deve essere fissata stabilmente alla struttura della parete leggera. Il montaggio del centralino e il cablaggio degli apparecchi devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme tecniche applicabili.
