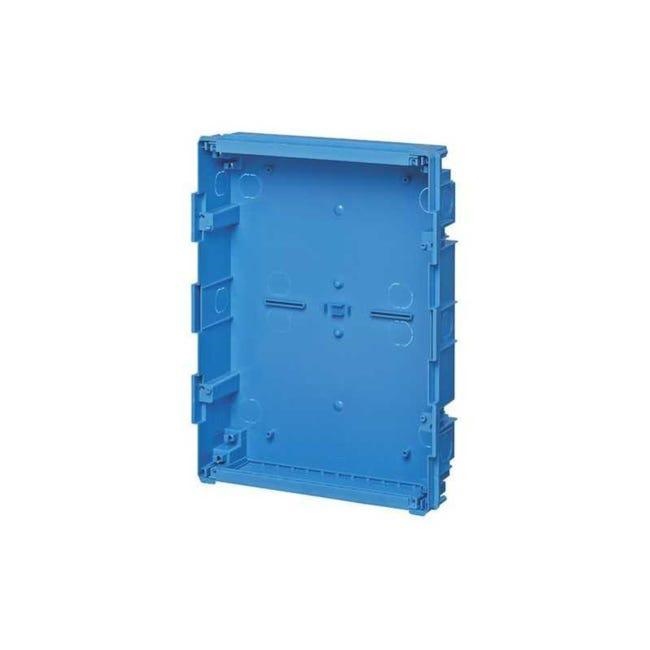

La Vimar V53324 è una scatola da incasso destinata alla predisposizione di centralini estetici da 24 moduli DIN all’interno di pareti tradizionali in muratura.

La struttura è organizzata su 2 file, con una capacità indicativa di 12 moduli per fila. Permette quindi di predisporre quadri elettrici modulari per applicazioni residenziali, commerciali e del settore terziario.

Il corpo è realizzato in materiale plastico di colore azzurro e presenta una resistenza al calore anomalo e al fuoco pari a GW 650 °C.

Le dimensioni esterne sono di 316 × 423 × 80 mm, mentre la profondità interna dichiarata è di 78 mm. La scatola dispone di 14 ingressi per conduttori, utili per organizzare l’arrivo delle tubazioni e dei cavi da differenti direzioni.

La V53324 è predisposta per essere completata con i centralini estetici Vimar:

• V53124, con portello fumé;
• V53124.B, con portello bianco.

Il prodotto comprende esclusivamente la scatola da murare. Centralino frontale, portello, guide DIN, apparecchi modulari e accessori devono essere acquistati separatamente.

Caratteristiche principali

• Scatola da incasso per centralino estetico
• Capacità complessiva di 24 moduli DIN
• Struttura organizzata su 2 file
• Capacità indicativa di 12 moduli per fila
• Progettata per pareti in muratura
• Corpo in materiale plastico
• Colore azzurro
• Resistenza al filo incandescente GW 650 °C
• Dimensioni 316 × 423 × 80 mm
• Profondità interna di 78 mm
• 14 ingressi per conduttori
• Grado di protezione dichiarato IP40
• Classe di protezione II
• Compatibile con Vimar V53124 e V53124.B
• Marcatura CE
• Marchio IMQ

Applicazioni

La scatola Vimar V53324 è indicata per la predisposizione di centralini e quadri elettrici da incasso in:

• abitazioni;
• appartamenti;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• impianti del settore terziario;
• nuove costruzioni;
• ristrutturazioni con pareti in muratura.

Non è il modello specifico per pareti leggere o cartongesso. Per queste applicazioni il modello corrispondente è la Vimar V53724, caratterizzata da resistenza al filo incandescente GW 850 °C.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Codice produttore	V53324
Tipologia	Scatola da incasso per centralino estetico
Gruppo prodotto	Quadri di distribuzione
Classe prodotto	Cassetta
Installazione	Incasso
Tipo di parete	Muratura
Capacità complessiva	24 moduli DIN
Numero di file	2
Moduli indicativi per fila	12
Larghezza	316 mm
Altezza	423 mm
Profondità	80 mm
Profondità di incasso	80 mm
Profondità interna	78 mm
Dimensioni complessive	316 × 423 × 80 mm
Materiale del corpo	Plastica
Trattamento della superficie	Non trattato
Colore	Azzurro
Resistenza al filo incandescente	GW 650 °C
Numero di ingressi per conduttori	14
Copertura inclusa	No
Porta inclusa	No
Porta trasparente	No
Serratura inclusa	No
Piastra di montaggio inclusa	No
Grado di protezione dichiarato	IP40
Classe di protezione	Classe II
Adatta per installazione esterna	No
Centralino fumé compatibile	Vimar V53124
Centralino bianco compatibile	Vimar V53124.B
Marcatura	CE
Certificazione	IMQ
EAN / GTIN unitario	8007352509917
EAN imballo da 7 pezzi	8007352509924
Peso unitario indicativo	708 g
Quantità minima ufficiale	7 pezzi
Condizione	Nuovo

Capacità di 24 moduli DIN

La scatola è predisposta per un centralino organizzato su 2 file, con una capacità complessiva di 24 moduli DIN.

Una volta completato, il centralino può ospitare dispositivi modulari come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• contattori modulari;
• relè;
• trasformatori;
• alimentatori;
• apparecchi di comando e segnalazione.

Il numero e la disposizione dei dispositivi devono essere stabiliti in funzione del progetto elettrico, dello spazio disponibile e della potenza dissipabile dall’involucro completo.

Centralini Vimar compatibili

Vimar V53124

Centralino estetico da incasso da 24 moduli DIN, completo di portello fumé.

Vimar V53124.B

Centralino estetico da incasso da 24 moduli DIN, completo di portello bianco.

La scatola V53324 costituisce il corpo da inserire nella muratura. Il frontale completo del centralino deve essere ordinato separatamente.

Accessori abbinabili

• Vimar V53595 – giunto orizzontale per scatole centralino estetico
• Vimar V53562 – staffa portamorsetti per centralino estetico da 12 moduli
• Vimar V53582 – flangia fermatubi per centralino estetico da 12 moduli
• Vimar V53572 – separatore per centralino estetico da 12 moduli
• Vimar V53124 – centralino estetico con portello fumé
• Vimar V53124.B – centralino estetico con portello bianco

Gli accessori sono venduti separatamente, salvo diversa indicazione commerciale.
