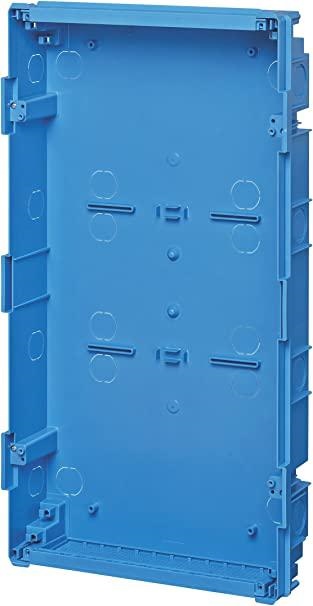

La Vimar V53336 è una scatola da incasso destinata alla predisposizione di centralini estetici da 36 moduli DIN all’interno di pareti tradizionali in muratura.

La struttura è organizzata su 3 file, per una capacità complessiva di 36 moduli DIN. Può quindi essere utilizzata per realizzare quadri elettrici residenziali e del settore terziario, completandola con il centralino estetico e gli apparecchi modulari compatibili.

Il corpo è realizzato in materiale plastico di colore azzurro e presenta una resistenza al calore anomalo e al fuoco pari a GW 650 °C.

Le dimensioni esterne sono di 316 × 588 × 80 mm, mentre la profondità interna dichiarata è di 78 mm. La scatola dispone di 20 ingressi per conduttori, utili per organizzare l’arrivo delle tubazioni e dei cavi da differenti direzioni.

Il prodotto è predisposto per l’abbinamento con i centralini estetici Vimar:

• V53136, con portello fumé;
• V53136.B, con portello bianco.

La V53336 costituisce esclusivamente la scatola da murare. Centralino frontale, portello, guide DIN, dispositivi modulari e accessori devono essere acquistati separatamente.

Caratteristiche principali

• Scatola da incasso per centralino estetico
• Capacità complessiva di 36 moduli DIN
• Struttura organizzata su 3 file
• Indicativamente 12 moduli per fila
• Progettata per pareti in muratura
• Corpo in materiale plastico
• Colore azzurro
• Resistenza al filo incandescente GW 650 °C
• Dimensioni 316 × 588 × 80 mm
• Profondità interna di 78 mm
• 20 ingressi per conduttori
• Grado di protezione dichiarato a catalogo IP40
• Classe di protezione II
• Compatibile con Vimar V53136 e V53136.B
• Marcatura CE
• Marchio IMQ

Applicazioni

La scatola Vimar V53336 è indicata per la predisposizione di quadri elettrici da incasso in:

• abitazioni;
• appartamenti;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• impianti del settore terziario;
• nuove costruzioni;
• ristrutturazioni con pareti in muratura.

Non è il modello specifico per cartongesso o pareti leggere. Per queste applicazioni il modello corrispondente è la Vimar V53736, caratterizzata da resistenza al filo incandescente GW 850 °C.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Codice produttore	V53336
Tipologia	Scatola da incasso per centralino estetico
Gruppo prodotto	Quadri di distribuzione
Classe prodotto	Cassetta
Installazione	Incasso
Tipo di parete	Muratura
Capacità complessiva	36 moduli DIN
Numero di file	3
Moduli indicativi per fila	12
Larghezza	316 mm
Altezza	588 mm
Profondità	80 mm
Profondità di incasso	80 mm
Profondità interna	78 mm
Dimensioni complessive	316 × 588 × 80 mm
Materiale del corpo	Plastica
Trattamento della superficie	Non trattato
Colore	Azzurro
Resistenza al filo incandescente	GW 650 °C
Numero di ingressi per conduttori	20
Tipo di copertura	Non inclusa
Porta inclusa	No
Serratura inclusa	No
Piastra di montaggio inclusa	No
Grado di protezione dichiarato	IP40
Classe di protezione	Classe II
Adatta per installazione esterna	No
Centralino fumé compatibile	Vimar V53136
Centralino bianco compatibile	Vimar V53136.B
Marcatura	CE
Certificazione	IMQ
EAN / GTIN unitario	8007352509931
EAN imballo da 4 pezzi	8007352509948
Peso unitario indicativo	870 g
Quantità minima ufficiale	4 pezzi
Condizione	Nuovo

I dati dimensionali, tecnici e logistici riportati sono quelli pubblicati nel catalogo ufficiale Vimar. Il produttore dichiara 20 ingressi per conduttori; il valore di 6 ingressi presente sulla pagina del rivenditore non è stato utilizzato.

Capacità di 36 moduli DIN

La scatola è predisposta per un centralino organizzato su 3 file, con una capacità complessiva di 36 moduli DIN.

Una volta completato il centralino, può contenere dispositivi modulari come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• scaricatori di sovratensione;
• contattori modulari;
• relè;
• trasformatori;
• alimentatori;
• apparecchi di comando e segnalazione.

La quantità e la disposizione dei dispositivi devono essere definite in base al progetto e alle caratteristiche dell’impianto.

Compatibilità con i centralini Vimar

Vimar V53136

Centralino estetico da incasso da 36 moduli, completo di portello fumé.

Vimar V53136.B

Centralino estetico da incasso da 36 moduli, completo di portello bianco.

I centralini V53136 e V53136.B sono progettati per essere installati utilizzando la scatola da muratura V53336 oppure la corrispondente scatola V53736 per pareti leggere.

Accessori abbinabili

• Vimar V53595 – giunto orizzontale per scatole centralino estetico
• Vimar V53562 – staffa portamorsetti per centralino estetico da 12 moduli
• Vimar V53582 – flangia fermatubi per centralino estetico da 12 moduli
• Vimar V53572 – separatore per centralino estetico da 12 moduli
• Vimar V53136 – centralino estetico con portello fumé
• Vimar V53136.B – centralino estetico con portello bianco
