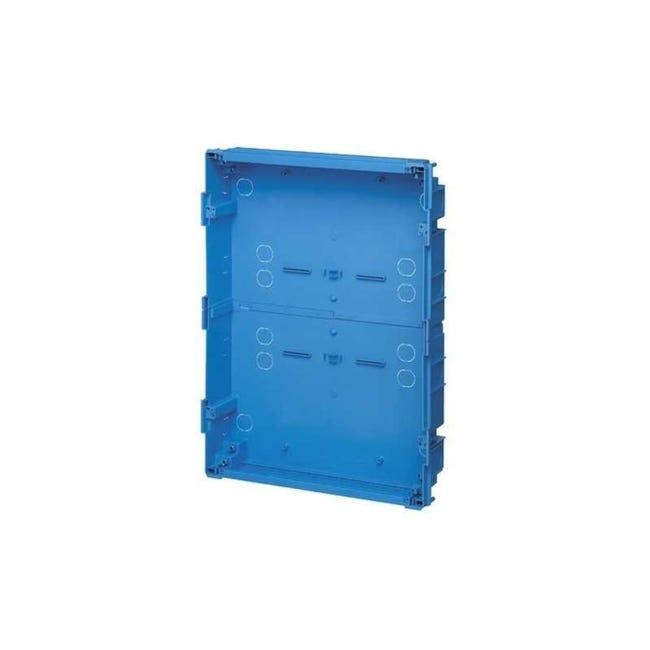

La Vimar V53354 è una scatola da incasso destinata alla predisposizione di centralini estetici da 54 moduli DIN all’interno di pareti tradizionali in muratura.

La struttura è organizzata su tre file da 18 moduli e offre lo spazio necessario per realizzare quadri elettrici residenziali o del settore terziario di medie e grandi dimensioni.

Il corpo è realizzato in materiale plastico di colore azzurro e presenta una resistenza al calore anomalo e al fuoco pari a GW 650 °C, caratteristica prevista per l’installazione su pareti in muratura.

Le dimensioni esterne della scatola sono di 426 × 588 × 100 mm, con una profondità interna dichiarata di 98 mm. I 20 ingressi per conduttori consentono di organizzare l’arrivo delle tubazioni e dei cavi da più direzioni.

La scatola è predisposta per l’abbinamento con i centralini estetici Vimar da 54 moduli:

• Vimar V53154 con portello fumé;
• Vimar V53154.B con portello bianco.

Il prodotto V53354 comprende esclusivamente la scatola da murare. Telaio, portello, guide DIN, apparecchi modulari e altri accessori devono essere acquistati separatamente.

Caratteristiche principali

• Scatola da incasso per centralino estetico
• Capacità complessiva di 54 moduli DIN
• Struttura organizzata su tre file
• Capacità indicativa di 18 moduli per fila
• Progettata per pareti in muratura
• Materiale plastico
• Colore azzurro
• Resistenza al filo incandescente GW 650 °C
• Dimensioni di 426 × 588 × 100 mm
• Profondità interna di 98 mm
• 20 ingressi per conduttori
• Classe di protezione II dichiarata a catalogo
• Grado di protezione IP40 dichiarato a catalogo
• Compatibile con centralini estetici Vimar V53154 e V53154.B
• Marcatura CE
• Marchio IMQ

Applicazioni

La scatola Vimar V53354 è indicata per la predisposizione di quadri elettrici da incasso in:

• abitazioni;
• ville e condomini;
• uffici;
• negozi;
• strutture ricettive;
• locali commerciali;
• impianti elettrici civili;
• impianti del settore terziario;
• nuove costruzioni;
• ristrutturazioni con pareti in muratura.

Non è il modello specifico per pareti leggere o cartongesso. Per queste applicazioni il modello corrispondente è la scatola Vimar V53754, caratterizzata da resistenza al filo incandescente GW 850 °C.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Codice produttore	V53354
Tipologia	Scatola da incasso per centralino estetico
Gruppo prodotto	Quadri di distribuzione
Classe prodotto	Cassetta
Installazione	Incasso
Tipo di parete	Muratura
Capacità complessiva	54 moduli DIN
Numero di file	3
Moduli indicativi per fila	18
Larghezza	426 mm
Altezza	588 mm
Profondità	100 mm
Profondità di incasso	100 mm
Profondità interna	98 mm
Dimensioni complessive	426 × 588 × 100 mm
Materiale del corpo	Plastica
Trattamento della superficie	Non trattato
Colore	Azzurro
Resistenza al filo incandescente	GW 650 °C
Numero di ingressi per conduttori	20
Tipo di copertura	Non inclusa
Porta inclusa	No
Serratura inclusa	No
Piastra di montaggio inclusa	No
Grado di protezione dichiarato	IP40
Classe di protezione	Classe II
Installazione esterna	Non prevista
Centralino fumé compatibile	Vimar V53154
Centralino bianco compatibile	Vimar V53154.B
Marcatura	CE
Certificazione	IMQ
EAN / GTIN unitario	8007352509955
EAN confezione da 3 pezzi	8007352509962
Peso unitario indicativo	1.314,5 g
Quantità minima ufficiale	3 pezzi
Condizione	Nuovo

Le caratteristiche tecniche, dimensionali e logistiche riportate nella tabella derivano dal catalogo ufficiale Vimar del codice V53354.

Capacità di 54 moduli DIN

La scatola è predisposta per un centralino composto da tre file e una capacità complessiva di 54 moduli DIN.

Questa configurazione consente di organizzare numerosi dispositivi modulari, come:

• interruttori magnetotermici;
• interruttori differenziali;
• magnetotermici differenziali;
• sezionatori;
• contattori modulari;
• scaricatori di sovratensione;
• relè;
• trasformatori;
• alimentatori;
• dispositivi di comando e segnalazione.

Il numero e la disposizione degli apparecchi devono essere definiti dal progettista o dall’installatore in funzione dell’impianto.

Potenza dissipabile

La certificazione IMQ indica una potenza dissipabile di 63 W per il complesso formato dalla scatola V53354 e dal centralino V53154 o V53154.B.

Il valore riguarda quindi l’involucro completo correttamente assemblato, non la sola scatola da murare.

Compatibilità con i centralini Vimar

La scatola può essere completata con:

Vimar V53154

Centralino estetico da incasso da 54 moduli, completo di portello fumé.

Vimar V53154.B

Centralino estetico da incasso da 54 moduli, completo di portello bianco.

I centralini completi dispongono delle guide DIN necessarie per il montaggio degli apparecchi modulari e raggiungono il grado di protezione previsto dal sistema assemblato.

Accessori compatibili

• Vimar V53595 – giunto orizzontale per scatole centralino estetico
• Vimar V53563 – staffa portamorsetti per centralino da 18 moduli
• Vimar V53583 – flangia fermatubi per centralino da 18 moduli
• Vimar V53573 – separatore per centralino estetico da 18 moduli
• Vimar V53154 – centralino estetico con portello fumé
• Vimar V53154.B – centralino estetico con portello bianco

Gli accessori sono venduti separatamente, salvo diversa indicazione del rivenditore.

Differenza tra V53354 e V53754

Vimar V53354

• Installazione su pareti in muratura
• Resistenza al filo incandescente GW 650 °C
• Dimensioni 426 × 588 × 100 mm

Vimar V53754

• Installazione su pareti leggere, cave o in cartongesso
• Resistenza al filo incandescente GW 850 °C

Il modello deve essere selezionato in base al tipo di parete sulla quale verrà installato.

Contenuto della confezione

• Una scatola da incasso Vimar V53354

Non sono inclusi:

• centralino estetico;
• portello;
• telaio frontale;
• guide DIN;
• apparecchi modulari;
• morsettiere;
• separatori;
• flange fermatubi;
• accessori di cablaggio.

Indicazioni per l’installazione

Prima della posa verificare:

• le dimensioni del vano di incasso;
• la profondità disponibile nella parete;
• il corretto orientamento della scatola;
• la disposizione delle tubazioni;
• il numero dei conduttori in ingresso;
• la compatibilità con il centralino scelto;
• il corretto allineamento rispetto alla parete finita;
• lo spazio necessario per il cablaggio;
• il coordinamento con gli altri componenti del quadro.

La scatola deve essere fissata stabilmente nella muratura e protetta dall’ingresso di malta e detriti durante i lavori.

Il montaggio del centralino, il cablaggio e l’installazione degli apparecchi elettrici devono essere eseguiti da personale qualificato, con l’impianto fuori tensione e nel rispetto delle norme applicabili.
