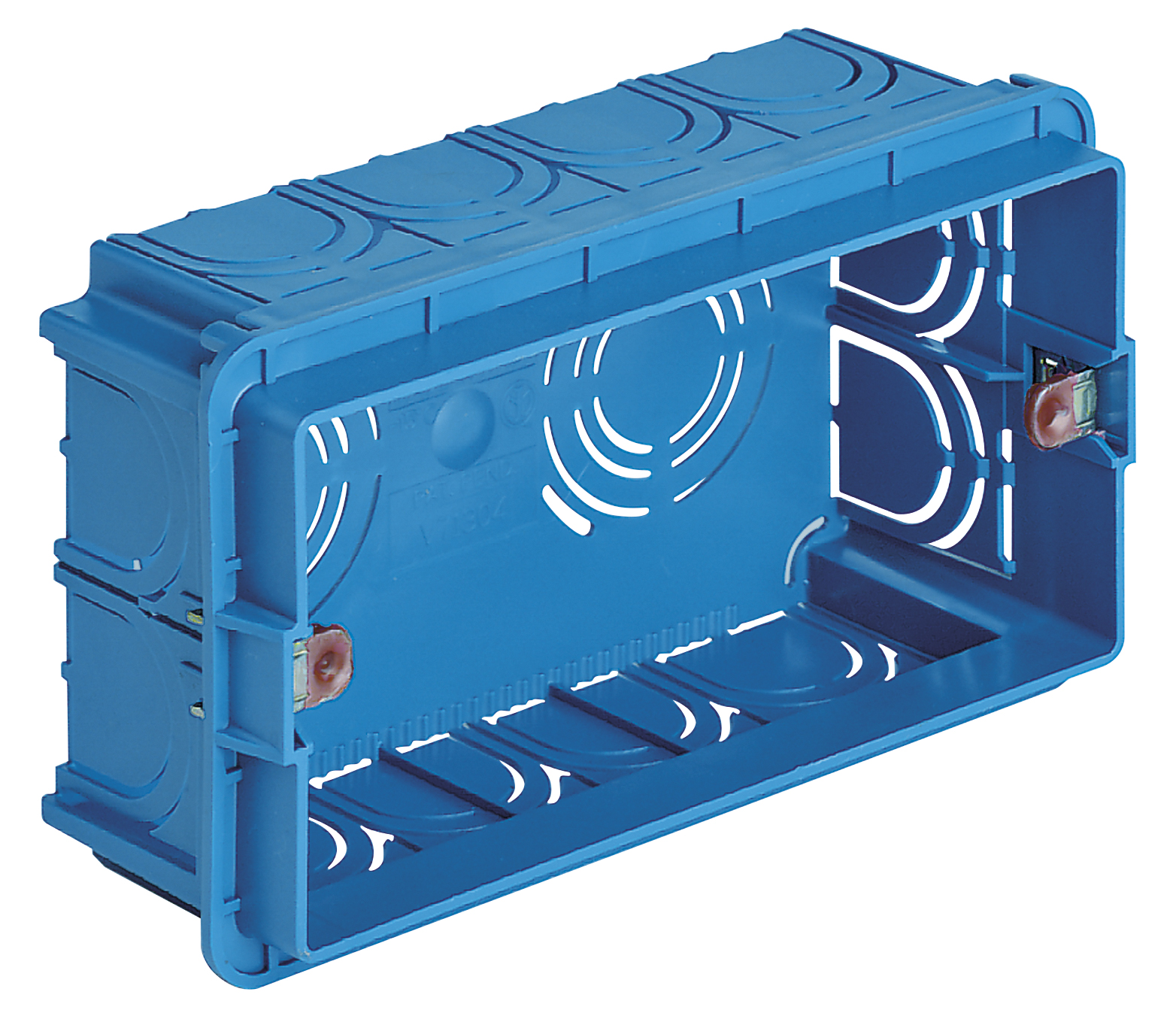

La Vimar V71304 è una scatola portafrutto rettangolare unificata, progettata per l’installazione a incasso nelle pareti in muratura.

La capacità di quattro moduli consente di realizzare punti elettrici composti da prese, interruttori, comandi e altri apparecchi modulari, utilizzando supporti e placche compatibili con il formato della scatola.

La struttura offre uno spazio interno adeguato al cablaggio e dispone di 14 ingressi prefratturati, predisposti per il passaggio di tubi corrugati con diametro di 20 o 25 mm. L’inserimento dei tubi può essere effettuato anche dalla parte posteriore.

Il materiale plastico senza alogeni presenta una resistenza al filo incandescente pari a GW 650 °C. Le squadrette destinate alle viti dei supporti sono sottoposte a zincatura e protette con parafina, così da limitare l’occlusione della filettatura durante le operazioni di muratura.

La scatola può essere accoppiata ad altri elementi mediante il giunto Vimar V71563, permettendo di creare composizioni multiple in direzione orizzontale o verticale. È inoltre predisposta per il montaggio del separatore interno Vimar V71550.

Il prodotto è provvisto di marcatura CE e marchio IMQ.

Caratteristiche principali

• Scatola portafrutto rettangolare da incasso
• Capacità di quattro moduli
• Indicata per pareti in muratura
• Formato rettangolare unificato
• Materiale plastico senza alogeni
• Resistenza al filo incandescente GW 650 °C
• Ampio spazio interno per il cablaggio
• 14 ingressi prefratturati
• Compatibile con tubi Ø20 e Ø25 mm
• Possibilità di inserimento dei tubi dal retro
• Accoppiabile in orizzontale e verticale
• Predisposta per separatore interno
• Fissaggio degli apparecchi mediante viti
• Marcatura CE
• Marchio IMQ
• Colore azzurro

Applicazioni

La scatola Vimar V71304 è indicata per la realizzazione di punti elettrici a quattro moduli all’interno di:

• abitazioni;
• uffici;
• negozi;
• strutture ricettive;
• ambienti commerciali;
• impianti elettrici civili;
• interventi di nuova costruzione;
• ristrutturazioni di pareti in muratura.

Può contenere apparecchi modulari come interruttori, deviatori, pulsanti, prese elettriche, prese dati e altri dispositivi compatibili con il supporto scelto.

Scheda tecnica

Caratteristica	Specifica
Marca	Vimar
Codice produttore	V71304
Tipologia	Scatola portafrutto da incasso
Forma	Rettangolare
Numero di moduli	4
Numero di posti	4
Tipo di montaggio	Incassato
Parete di installazione	Muratura
Larghezza	121 mm
Altezza	59 mm
Profondità massima	49,8 mm
Profondità interna	50 mm
Materiale	Plastica
Materiale senza alogeni	Sì
Colore	Azzurro / blu
Resistenza al filo incandescente	GW 650 °C
Numero di ingressi	14
Tipo di ingressi	Fori prefratturati
Diametro tubi compatibili	20/25 mm
Inserimento tubi dal retro	Sì
Accoppiabile	Sì
Giunto di accoppiamento compatibile	Vimar V71563
Separatore compatibile	Vimar V71550
Fissaggio apparecchi	Mediante viti
Viti incluse	No
Coperchio incluso	No
Grado di protezione	IP00
Marcatura	CE
Certificazione	IMQ
Codice EAN / GTIN	8007352079403
Peso indicativo	38,2 g
Quantità	1 pezzo
Condizione	Nuovo

Le dimensioni, il materiale, il numero di ingressi, la compatibilità con tubi da 20/25 mm, il codice EAN e le certificazioni riportati nella tabella derivano dal catalogo ufficiale Vimar.

Ampio spazio per il cablaggio

La profondità interna di 50 mm offre spazio per il posizionamento dei conduttori e il collegamento degli apparecchi installati sul relativo supporto.

La disposizione dei 14 ingressi consente di organizzare l’arrivo dei tubi corrugati da più direzioni, facilitando la realizzazione del punto elettrico.

Ingressi per tubi Ø20 e Ø25 mm

Le prefratture presenti sulla scatola sono predisposte per tubi con diametro di 20 o 25 mm. I fori necessari devono essere aperti durante la posa, evitando di rimuovere quelli non utilizzati.

Composizioni multiple

Utilizzando il giunto di unione Vimar V71563 è possibile affiancare più scatole in senso orizzontale o verticale, creando batterie multiple per punti elettrici più articolati.

Il giunto è un accessorio separato e non è incluso con la scatola.

Separazione interna

La cremagliera integrata permette il fissaggio dell’apposito separatore Vimar V71550. Questo accessorio può essere utilizzato quando è necessario suddividere internamente la scatola secondo le caratteristiche dell’impianto.

Il separatore deve essere acquistato separatamente.

Accessori compatibili

• Giunto di unione orizzontale e verticale Vimar V71563
• Separatore interno Vimar V71550
• Coperchio antimalta Vimar V71324
• Coperchio estetico filo muro Vimar V71634
• Griffe di fissaggio Vimar V71540

Gli accessori non sono inclusi, salvo diversa indicazione nella confezione del venditore.

Contenuto della confezione

• Una scatola da incasso Vimar V71304
• Prodotto fornito senza supporto portafrutti
• Prodotto fornito senza apparecchi modulari
• Prodotto fornito senza placca
• Prodotto fornito senza coperchio
• Prodotto fornito senza giunto di unione

Indicazioni per l’installazione

Prima della posa verificare:

• la profondità disponibile nella parete;
• il corretto orientamento della scatola;
• il numero e il diametro dei tubi in ingresso;
• la compatibilità del supporto portafrutti;
• l’allineamento rispetto alla superficie finita;
• l’eventuale necessità di giunti o separatori;
• la protezione dell’interno dalla malta durante i lavori.

La scatola deve essere fissata stabilmente nella muratura e posizionata a filo della superficie finita. L’installazione dell’impianto elettrico e degli apparecchi deve essere effettuata da personale qualificato nel rispetto delle norme applicabili.
