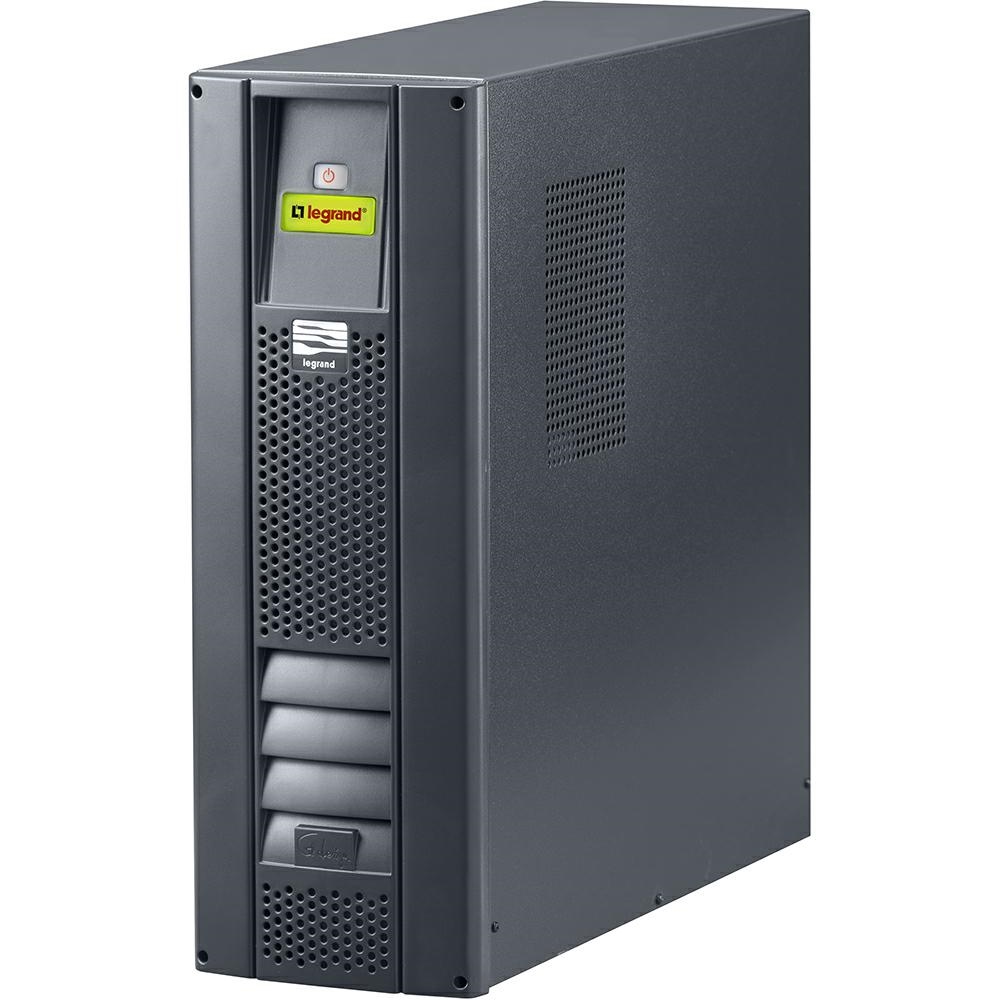

L'UPS Legrand modello Whad CAB è un gruppo di continuità per la protezione in cabine di trasformazione MT/BT conforme alla normativa CEI 0-16, con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 1250VA - 875 W, equipaggiato con batterie d'accumulatori di tipo ermetico regolate da valvola, contenute all'interno dell'UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un'autonomia minima.


L'UPS Whad CAB è dotato di una RISERVA DI CARICA che consente alle batterie di mantenere una riserva di energia per garantire sempre il riarmo della bobina ed il ripristino della piena funzionalità della cabina.

Il raddrizzatore dell'UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:

    Correggere automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all'20% del carico nominale
    Alimentare l'inverter senza richiedere energia alle batterie anche in presenza di tensione di rete molto bassa (funzionamento con alimentazione da rete per valori di VIN 110 Vac al 50% del carico nominale)
    Assicurare una distorsione armonica totale della corrente d'ingresso THDIin < 3% senza l'aggiunta di filtri o componenti supplementari

Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto: Commutatore elettromeccanico, Logica di comando e di controllo gestita da microprocessore che provvede a:

    Trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell'alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter
    Ritrasferire automaticamente il carico da rete primaria a linea inverter, senza interruzione dell'alimentazione, al ripristino delle condizioni normali del carico
    Se la rete primaria e inverter non sono sincronizzati il bypass dovrà essere disabilitato

Al fine di salvaguardare le batterie dai danni derivanti dalle scariche profonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all'utente la possibilità di selezionare una gestione a soglie di tensione fisse.

Un software di diagnostica e shutdown, se opportunamente installato in un PC collegato all'UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows e Linux.

Un software opzionale consente lo shotdown gerarchico multiserver e la gestione dell'UPS in remoto per qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix). Whad CAB è gestito da microprocessore ed è in grado di visualizzare tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto:

    Funzionamento normale
    Frequenza d'uscita non sincronizzata con l'ingresso
    Funzionamento a batteria
    Funzionamento in bypass
    Modulo di potenza guasto
    Sovraccarico
    Anomalia generica
    Errato collegamento neutro
    Riserva di autonomia
    Fine autonomia

Caratteristiche Generali:

    Tipologia di funzionamento On line a doppia conversione
    Architettura UPS UPS convenzionali espandibili in autonomia
    Regime di Neutro Neutro passante
    Forma d'onda in funzionamento a rete / batterie Sinusoidale / Sinusoidale
    Tempo di commutazione Nullo

Caratteristiche d'ingresso:

    Tensione nominale d'ingresso 230 V
    Intervallo della tensione di ingresso 184V÷265V al 100% del carico
    Tensione minima di funzionamento a rete 110 V al 50% del carico
    Frequenza di ingresso 50 Hz o 60Hz (selezionabile dall'utente)
    Distorsione armonica totale della corrente d'ingresso (THDIin) 3%
    Fattore di potenza > 0.99
    Corrente di spunto Al massimo 100% della corrente del carico

Caratteristiche di uscita (funzionamento a rete):

    Tensione nominale di uscita 230 V ± 1%
    Potenza nominale/attiva di uscita 1250 VA / 875 W
    Distorsione armonica totale della tensione d'uscita su carico nominale lineare 1 %
    Distorsione armonica totale della tensione d'uscita su carico nominale non lineare, P.F.=0,7 < 4 %
    Frequenza nominale di uscita 50 Hz o 60 Hz
    Tolleranza sulla frequenza d'uscita Sincronizzata alla frequenza d'ingresso; ± 1% quando non sincronizzata
    Fattore di cresta sulla corrente d'uscita 3,5:1

Caratteristiche di uscita (funzionamento a batteria):

    Tensione nominale di uscita 230 V ± 1%
    Frequenza di uscita 50 Hz o 60 Hz ± 1%
    Potenza nominale/attiva di uscita 1250 VA / 875 W
    Distorsione armonica totale della tensione d'uscita su carico nominale non lineare, P.F.=0,7 < 1 %

Caratteristiche batterie:

    Tipo di batterie Piombo-acido, sigillate, senza manutenzione
    Autonomia1 160 minuti a 50W
    Capacità unitaria 9 Ah (12V)
    Tensione di batteria UPS / dei moduli batteria 36 V max. (serie di 3*12V)
    Protezione moduli batteria 2 fusibili per ogni modulo batterie
