Caratteristiche:

    Larghezza imballo livello 1: 128 mm
    Altezza imballo livello 1: 135 mm
    Profondità imballo livello 1: 143 mm
    Peso lordo imballo livello 1: 1.44 kg
    Tipo di interruttore da associare: Distribuzione di Potenza
    Tipo principale prodotto: SACE Tmax XT

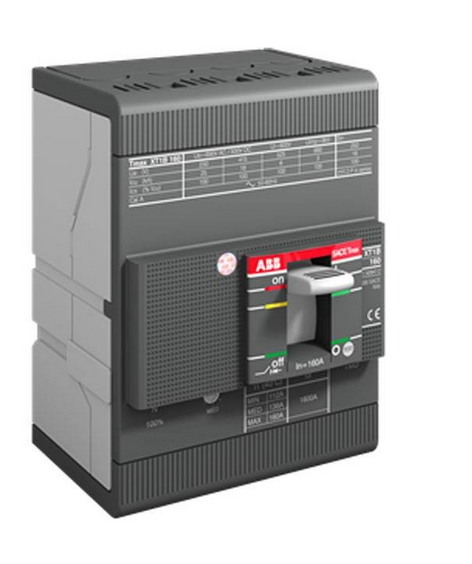

    Nome prodotto: Interruttore scatolato
    Tipo prodotto: Automatic Circuit Breaker
    Versione: F
    Sezioni dei cavi-circuito principale: Busbar 45.5 ... 80 mm²
    Tipo di corrente: AC/DC
    Durata elettrica: 120 cicli orari - 8000 ciclo (i)
    Durata meccanica: 240 cicli orari - 25000 ciclo (i)
    Numero di poli: 4
    Durata di apertura: CB with SOR 15 ms - CB with UVR 15 ms
    Ordine multiplo: 1 pezzo (i)
    Perdita di potenza: a Condizioni Operative Nominali per Polo 7 W
    Corrente nominale (In): 100 A
    Frequenza nominale (f): 50 / 60 Hz
    Tensione di tenuta ad impulso (Uimp): 8 kV
    Impostazione corrente nominale di cortocircuito istantanea (Ii): 1000 A
    Tensione nominale di isolamento (Ui): 800 V
    Tensione nominale di funzionamento: 690 V AC - 500 V DC
    Potere di cortocircuito di servizio nominale (Ics): (220 V AC) 25 kA - (230 V AC) 25 kA - (240 V AC) 25 kA - (380 V AC) 18 kA - (415 V AC) 18 kA - (440 V AC) 11.25 kA - (500 V AC) 8 kA - (525 V AC) 6 kA - (690 V AC) 3 kA - (250 V DC) 2 Poli in Serie 18 kA - (500 V DC) 3 Poli in Serie 18 kA
    Corrente nominale ininterrotta (Iu): 160 A
    Tensione nominale (Ur): 690 V
    Cacciavite raccomandato: Circuito Principale M6
    Sgancio: TMD
    Tipo di sgancio: TM
    Campo di impostazione: 70...100 A
    Livello di prestazioni in cortocircuito: B
    Norme di riferimento: IEC60947-2
    Sottotipo: XT1
    Tipo di connessione morsetto: Front
    Tipo di morsetto: Bolt
    Coppia di serraggio: 6 N·m.
