Caratteristiche:

• Larghezza prodotto: 101.6 mm
• Altezza prodotto: 130 mm
• Profondità prodotto: 70 mm
• Peso netto prodotto: 1.4 kg
• Tipo di interruttore da associare: Distribuzione di Potenza
• Tipo principale prodotto: SACE Tmax XT

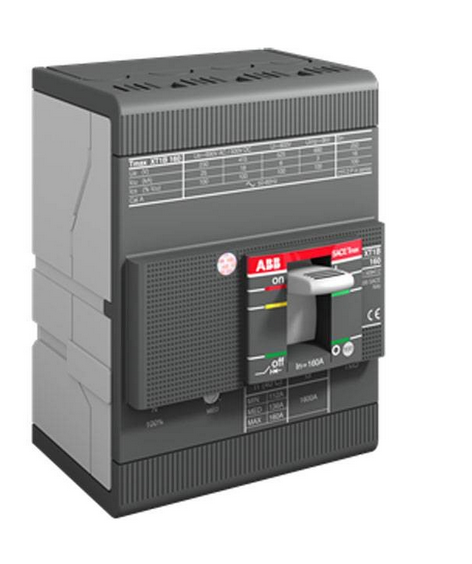

• Nome prodotto: Interruttore scatolato
• Tipo prodotto: Automatic Circuit Breaker
• Versione: F
• Sezioni dei cavi-circuito principale: Busbar 45.5 ... 80 mm²
• Tipo di corrente: AC/DC
• Durata elettrica: 120 cicli orari - 8000 ciclo (i)
• Durata meccanica: 240 cicli orari - 25000 ciclo (i)
• Numero di poli: 4
• Durata di apertura: CB with SOR 15 ms - CB with UVR 15 ms
• Ordine multiplo: 1 pezzo (i)
• Perdita di potenza: a Condizioni Operative Nominali per Polo 10.7 W
• Corrente nominale (In): 125 A
• Frequenza nominale (f): 50 / 60 Hz
• Tensione di tenuta ad impulso (Uimp): 8 kV
• Impostazione corrente nominale di cortocircuito istantanea (Ii): 1250 A
• Tensione nominale di isolamento (Ui): 800 V
• Tensione nominale di funzionamento: 690 V AC - 500 V DC
• Potere di cortocircuito di servizio nominale (Ics): (220 V AC) 25 kA - (230 V AC) 25 kA - (240 V AC) 25 kA - (380 V AC) 18 kA - (415 V AC) 18 kA - (440 V AC) 11.25 kA - (500 V AC) 8 kA - (525 V AC) 6 kA - (690 V AC) 3 kA - (250 V DC) 2 Poli in Serie 18 kA - (500 V DC) 3 Poli in Serie 18 kA
• Potere di cortocircuito estremo nominale (Icu): (220 V AC) 25 kA - (230 V AC) 25 kA - (240 V AC) 25 kA - (380 V AC) 18 kA - (415 V AC) 18 kA - (440 V AC) 15 kA - (500 V AC) 8 kA - (525 V AC) 6 kA - (690 V AC) 3 kA - (250 V DC) 2 Poli in Serie 18 kA - (500 V DC) 3 Poli in Serie 18 kA
• Corrente nominale ininterrotta (Iu): 160 A
• Tensione nominale (Ur): 690 V
• Cacciavite raccomandato: Circuito Principale M6
• Sgancio: TMD
• Tipo di sgancio: TM
• Campo di impostazione: 87.5...125 A
• Livello di prestazioni in cortocircuito: B
• Norme di riferimento: IEC60947-2
• Sottotipo: XT1
• Tipo di connessione morsetto: Front
• Tipo di morsetto: Bolt
• Coppia di serraggio: 6 N·m.
